千毫米行程中央驱动线性运动模组

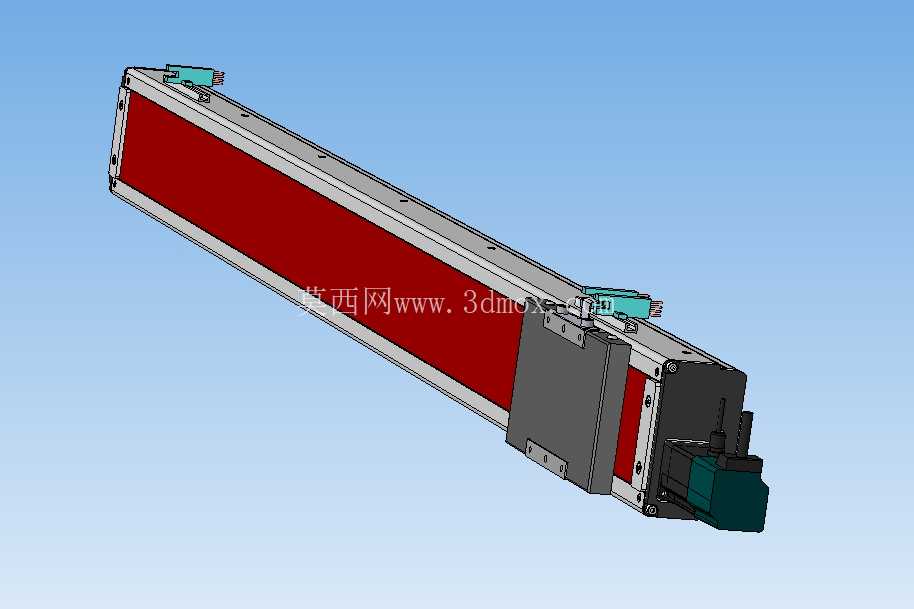

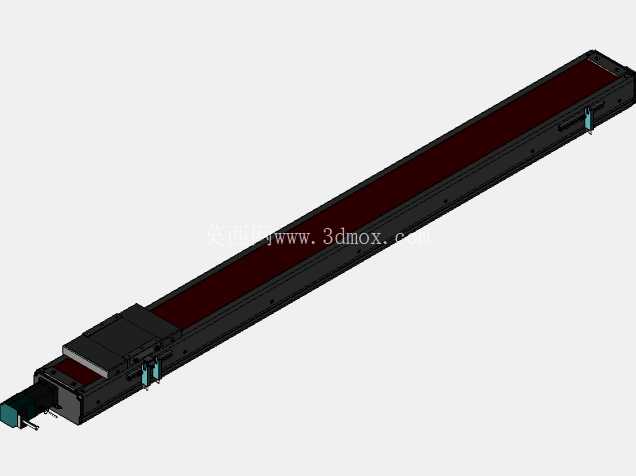

在汽车冲压生产线的上下料工位、长行程物料分拣单元、大跨度检测设备的进给轴设计中，经常会遇到单轴行程接近一米的直线传动需求，这类应用场景既要求传动单元具备足够的结构刚性，避免长跨距下的挠度变形影响重复定位精度，又要兼顾驱动端的布局合理性，减少单侧驱动带来的偏载磨损问题，本次涉及的这款千毫米行程线性运动单元，正是针对这类工况完成的结构设计。从实际应用层面看，这类长行程线性模组常被布置在冲压设备的出料侧，负责将冲压完成的板件从模具工位转移到输送线，也可用于大型钣金件的激光切割进给轴、长尺寸工件的在线检测滑台，相比短行程模组，一米行程的设计可以覆盖更大的作业范围，减少多轴拼接带来的累计误差，同时中央电机的布局方式，能够让传动受力沿模组长度方向的中心传递，避免电机侧置时滑块运行到远端产生的倾覆力矩，有效延长内部传动部件的使用寿命。从功能特性上看，这款模组采用封闭式铝型材主体结构，侧面的密封钢带可以阻挡冲压车间内的金属碎屑、焊接粉尘进入模组内部，保护内部的传动组件与导轨滚道，适配生产现场较为恶劣的工况；驱动端集成的伺服安装座可以直接匹配标准伺服电机，不需要额外加工转接法兰，降低现场安装的适配成本；滑块部分采用多螺栓安装界面，预留了足够的工装连接孔位，可以直接固定气动夹爪、真空吸盘架、检测探头等末端执行器，不需要额外设计转接板。在设计思路上，这款模组优先考虑了长行程下的结构稳定性，型材主体采用加厚壁设计，内部集成的直线导轨选用高刚性宽幅规格，两个导轨平行布置在传动组件两侧，让滑块承受负载时的受力点均匀分布在导轨滚道上，避免单导轨支撑带来的侧向翻转风险；传动部分采用滚珠丝杠结构，丝杠两端采用固定支撑的安装方式，相比一端固定一端支撑的结构，能有效降低长丝杠在高速运行时的抖动问题，提升高速往复运动下的定位精度；中央位置的电机安装座采用一体化加工结构，保证电机输出轴与丝杠的同轴度，减少联轴器处的偏载磨损，同时这种居中驱动的布局，能让丝杠两端的受力长度均等，相比电机端置的长行程模组，丝杠的临界转速更高，允许的直线运行速度更快，适配需要快速往复移动的生产节拍。从安装边界与尺寸参数来看，这款模组的有效行程达到1000毫米，整体型材长度略大于有效行程，两端预留了限位开关安装位与机械硬限位块的安装空间，安装时需要在设备机架上预留对应长度的安装平面，模组底部的安装槽沿型材长度方向通长布置，可以根据机架的实际孔位灵活调整固定螺栓的位置，降低机架加工的精度要求；模组的整体截面尺寸控制在紧凑范围内，不会占用过多的设备安装空间，侧面预留的传感器安装槽可以根据实际工位需求，在任意位置安装原点开关、正负限位开关，适配不同的运动行程设置；滑块的安装面平面度经过精加工处理，保证末端执行器安装后的位置精度，电机侧的出线方向预留了足够的走线空间，避免运动过程中电缆与周边部件产生干涉。在实际选型适配时，需要根据现场的负载重量、运行速度、重复定位精度要求匹配对应的丝杠导程与伺服电机规格，这款模组的结构设计预留了足够的刚性余量，在额定负载范围内运行时，滑块的全程平行度误差可以控制在设备允许的范围内，不需要额外增加辅助导向机构；维护方面，模组侧面预留了润滑脂注油口，可以在不拆解模组的情况下定期给导轨与丝杠补充润滑脂，降低现场维护的工作量，适配工业现场长时间连续运行的使用需求。
