直插式铝电解电容三维结构设计

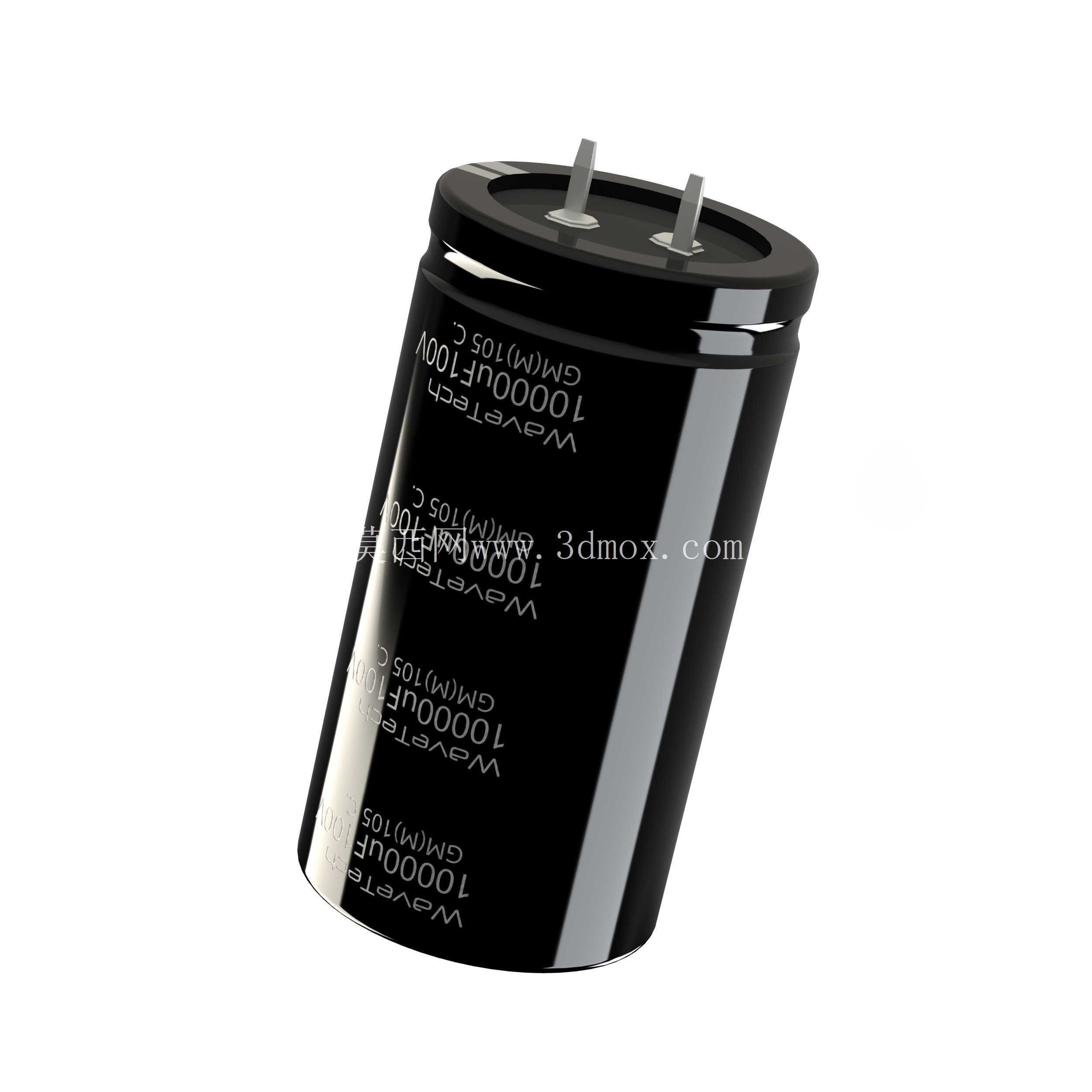

　　在开关电源、工业控制板卡、音频功率放大设备的PCB布局阶段，直插式铝电解电容的选型与安装校核是结构设计环节不可跳过的步骤，这类电容承担着输入输出滤波、储能退耦、平滑脉动电压的核心作用，尤其在大电流输出的电源回路中，容值1000uF级、耐压100V的规格是低压大功率供电场景的常用选型。做三维建模时首先要还原的是产品的实际安装边界，该款电容本体直径为35mm，本体总高度为67mm，底部两根引出销钉的中心间距为10mm，这几个尺寸直接决定了PCB上开孔位置、焊盘间距以及周边器件的避让距离，很多新手工程师在布局时容易忽略电容顶部与机箱外壳的安全距离，或是销钉伸出PCB背面的长度与底层走线、支撑柱的干涉问题，精准的三维模型能在设计阶段就提前规避这类装配冲突。

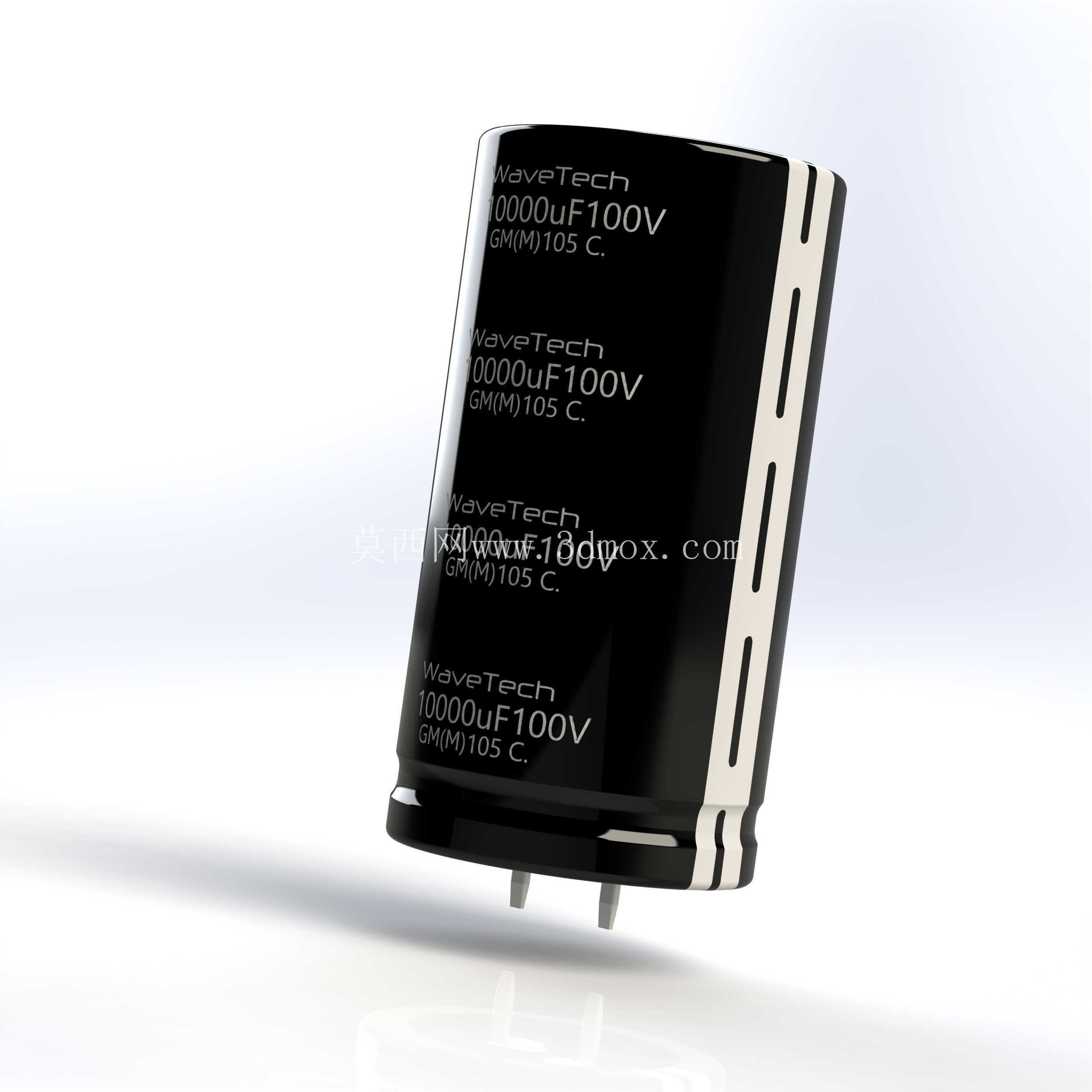

　　从产品功能特性来看，这类牛角式直插铝电解电容相比贴片电解电容，拥有更大的容值上限和更强的耐纹波电流能力，适合用在工频整流后的一级滤波位置，能够承受瞬间大电流充放电，在变频器、伺服驱动器、大功率音响功放的电源回路中应用广泛。建模过程中需要还原本体的几个核心结构特征：外层包裹的黑色PET绝缘套管上印有规格参数标识，套管侧面预留的白色防爆压痕是结构还原的重点——当电容内部因为过压、过温出现电解液气化压力升高时，防爆槽会优先开裂释放压力，避免本体炸裂，这个结构的位置、宽度、深度都需要和实物一致，不能简化成光滑的圆柱面；底部的引出销钉要还原实际的直径与伸出长度，销钉与本体底部的密封胶层位置也要做出来，方便后续做PCB装配干涉检查时，准确判断焊盘孔径是否匹配、波峰焊时焊锡爬升高度是否符合工艺要求。

　　设计思路上，建模时优先以安装基准面为坐标原点，也就是将电容底部与PCB贴合的端面设为Z轴零点，两根销钉的中心连线对齐X轴，这样导入PCB设计软件时不需要额外调整坐标角度，能直接匹配封装坐标。本体的圆柱曲面做适当的圆角过渡，还原真实铝壳卷边的工艺特征，顶部的密封胶盖与铝壳的配合台阶也要体现，避免模型看起来过于简化失真。在做整机结构校核时，这个模型可以用来检查电容周边的散热空间是否足够——铝电解电容的工作寿命直接和环境温度相关，本体周边如果离功率管、整流桥这类发热器件过近，会大幅缩短使用寿命，通过三维模型的距离测量，能快速确认电容与发热源的间距是否满足热设计要求，同时也能检查装配时电容是否会被周边的结构件、线束挤压，避免外力导致套管破损、引脚受力断裂的问题。

　　对于设备维修、样机试制阶段的工程师来说，精准的电容三维模型还能用来做工装夹具的设计，比如批量焊接时的治具定位孔、电容打胶固定的支撑位设计，都需要匹配电容的实际外形尺寸。很多时候工程师在选型时只看 datasheet 上的标称尺寸，忽略了不同厂商同规格电容的外形公差，通过还原实物的三维模型，能把实际测量的尺寸偏差纳入设计考量，比如本体直径的正公差、引脚的偏斜范围，都能在模型里预留足够的装配余量，避免量产时出现元器件插不进、装配后顶壳的问题。另外在做产品的BOM可视化展示时，带完整结构细节的电容模型能让装配工人更清晰地识别元器件极性，本体上的负极标识条在模型里做出来后，装配指引里可以直接标注极性方向，减少插件时的极性接反风险，这在电源类产品的生产中尤为重要，电解电容极性接反会直接导致通电后电容鼓包漏液甚至炸裂，精准的模型在生产指导环节也能发挥实际作用。
