环形磁芯低通滤波电感线圈结构设计

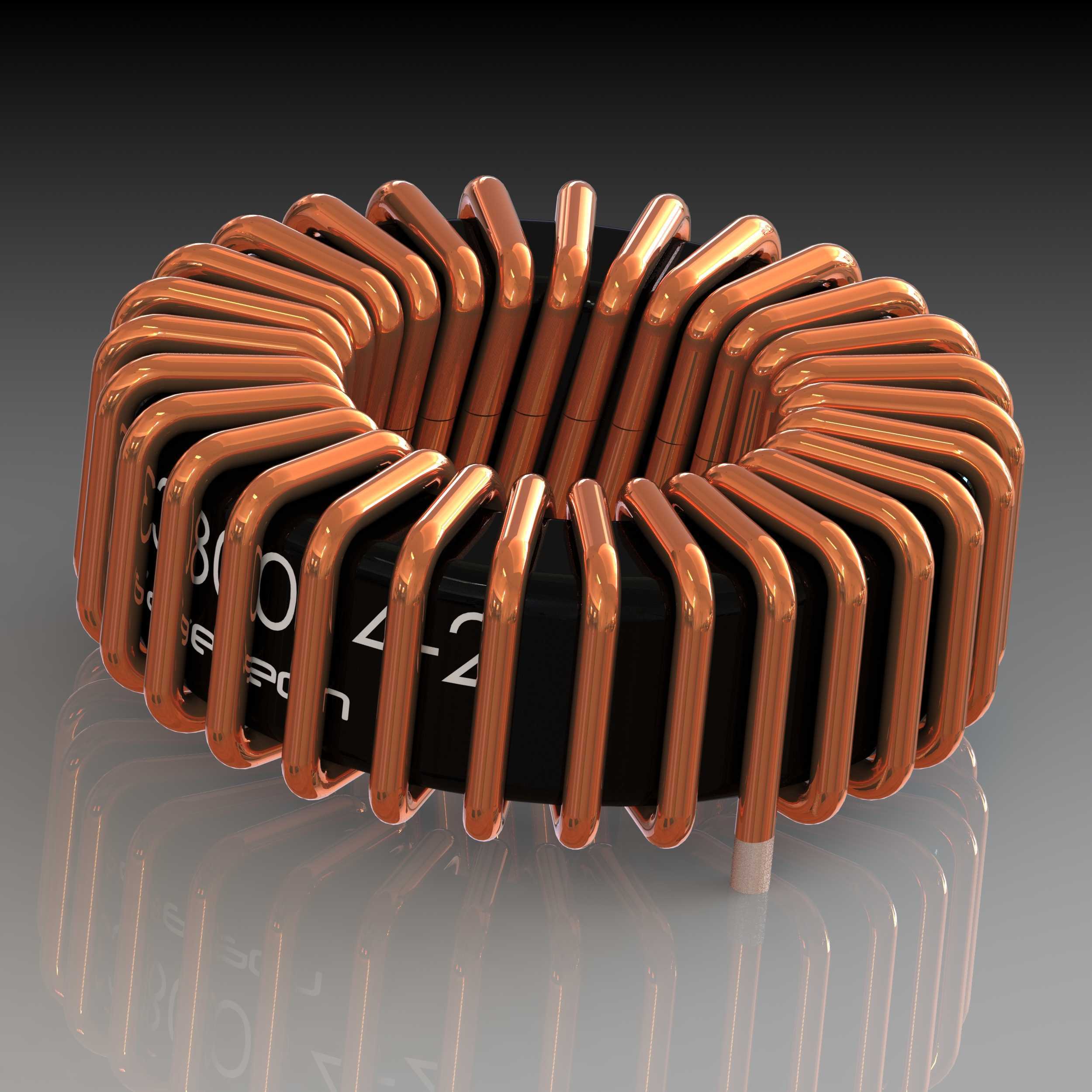

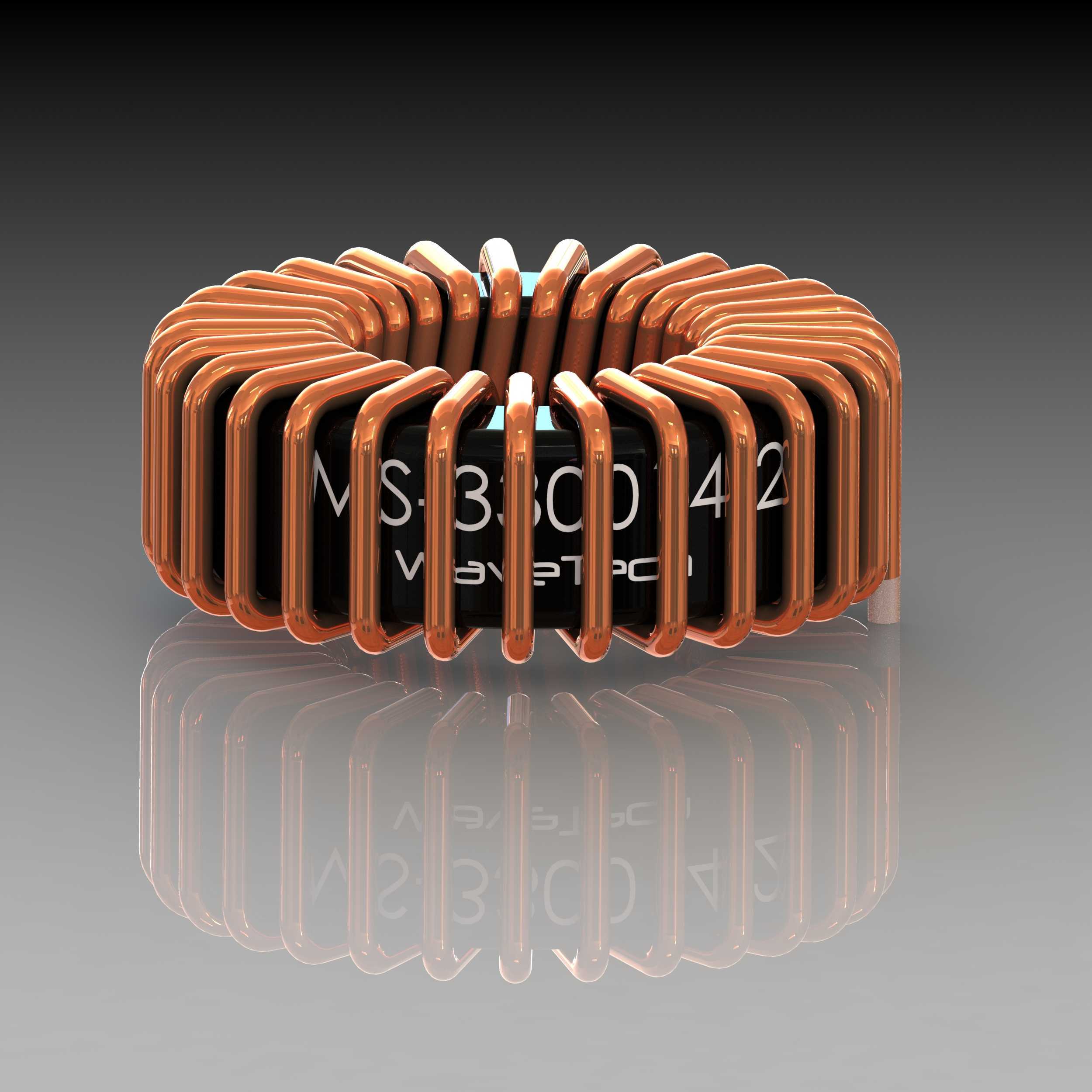

　　做电源类硬件结构设计这么多年，环形磁芯滤波电感是开关电源、功率变换回路里绕不开的核心被动元件，这次做的这款外径33mm的环形低通滤波线圈，最早是针对Buck类D类功率变换拓扑的输出端滤波需求做的结构优化，之前项目里用过不少市售成品电感，要么是磁导率匹配不对导致轻载纹波超标，要么是线圈绕制排布不合理带来额外的邻近效应损耗，温升卡不住安规要求，索性自己从头捋了结构参数做了三维建模，方便后续做PCB布局的干涉校验和整机结构的空间匹配。

　　先从实际应用场景说，这类环形滤波电感最常出现在非隔离DC-DC变换回路、D类音频功率放大输出端、工业控制板卡的电源输入端口，作用是把功率回路里的高频开关纹波、尖峰电压挡在负载端之前，和后端的电解电容、陶瓷电容组成LC低通滤波网络，保证后级供电的电压纹波控制在芯片允许的输入范围内。和常见的工字电感、EE型磁芯电感比，环形磁芯的闭合磁路结构漏磁要小很多，不会对周边的信号采样线路、霍尔传感器带来磁干扰，这也是当初选环形结构做这款滤波线圈的核心原因——之前做一款工业伺服驱动的电源板时，用了工字功率电感，结果漏磁耦合到旁边的电流采样电阻上，导致电流采样值漂移了3%，调了半个月才定位到是电感漏磁的问题，之后做功率滤波电感优先选闭合磁路的环形结构。

　　说回这款线圈的设计思路，首先是磁芯的选型边界，外径33mm的尺寸是卡着整机电源腔的安装空间定的，之前的结构预留里，电感安装位的直径最大不能超过35mm，高度方向留了18mm的余量，所以磁芯选了外径33mm、内径20mm、高度11mm的铁硅铝磁环，这种材质的磁芯饱和磁通密度在1.05T左右，比铁粉芯的损耗低，比铁氧体的抗饱和能力强，适合通过较大的直流偏置电流，不会因为负载电流上来就出现电感量骤降的问题。线圈绕制的时候特意做了分层疏绕的排布，没有用密绕的方式，一来是疏绕可以降低线圈之间的寄生电容，提升高频段的滤波阻抗特性，避免因为寄生电容过大导致高频纹波直接从电容路径耦合过去，二来疏绕的结构散热更好，线圈之间留有空气流道，整机风冷的时候气流可以带走线圈表面的热量，不会出现内层线圈热量积散发不出去的问题。绕线选了1.2mm线径的耐高温漆包铜线，按照额定电流10A的载流量算，电流密度取4A/mm²的时候刚好满足温升要求，不会因为长期满负载运行出现漆包线绝缘层老化的问题。

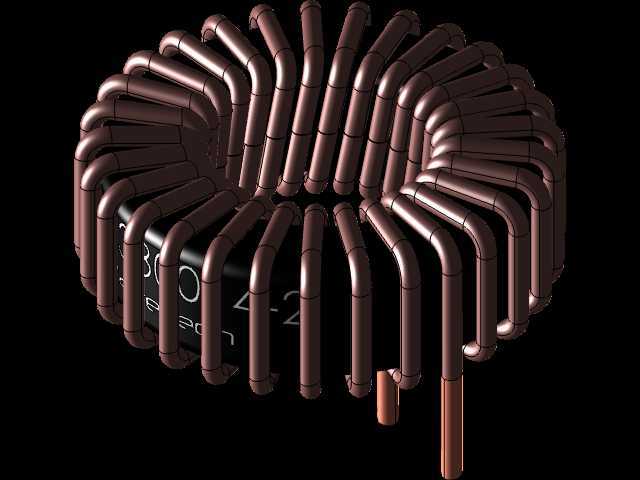

　　安装边界这块，建模的时候特意把线圈的引脚长度、引脚间距都做了1:1的还原，两个引出引脚的间距是10mm，刚好匹配PCB上标准的插件焊盘间距，引脚伸出磁芯底部的长度留了3.5mm，过波峰焊的时候刚好能透锡，不会出现引脚过短焊不上、过长导致焊盘之间连锡的问题。磁芯底部和PCB表面预留了1mm的安装间隙，没有让磁芯直接贴在PCB上，避免生产过程中磁芯和PCB阻焊层摩擦掉屑，也给PCB上的表层走线留了走线路径，不会因为电感压在走线上导致绝缘破损。另外建模的时候把线圈的圆角、漆包线的绝缘层厚度都做了还原，不是简单的几何体拼接，做整机结构干涉检查的时候，可以精准判断线圈和周边电容、散热片、外壳结构件的安全距离，比如高压场合要求带电体和外壳的爬电距离不小于3mm，用这个模型做校验的时候，直接测量线圈外轮廓到外壳内壁的距离就能确认是否满足安规要求，不用等实物打样回来才发现距离不够要改板。

　　从功能特性上看，这款低通滤波线圈的电感量控制在47μH，搭配后端100μF的电解电容，截止频率大概在2.3kHz，刚好可以把开关频率在20kHz以上的Buck变换器输出纹波衰减到10mV以下，满足工业控制类设备对电源纹波的要求。绕制的时候特意把线圈的引出端做了搪锡处理的结构还原，引脚位置没有多余的铜线突出，避免生产过程中引脚毛刺导致的相邻焊盘短路。磁芯表面做了喷塑绝缘层的结构表达，绝缘耐压可以达到AC2000V以上，满足初次级隔离场合的绝缘要求，不会因为磁芯导电导致线圈和安装结构之间出现漏电问题。

　　之前做项目的时候经常遇到三维模型和实物尺寸偏差大的问题，要么是线圈外径做小了导致安装位留大了浪费空间，要么是高度做高了导致外壳盖不上，所以这次建模的时候每一个尺寸都对着物料的实际公差做了冗余设计，模型的最大外径控制在33.2mm以内，最大高度控制在16.8mm以内，就算生产过程中磁芯尺寸有±0.2mm的公差，线圈绕制有±0.3mm的公差，也能顺利装进预留的安装位里，不会出现装配干涉。另外模型里也还原了线圈绕制的实际排布，不是整圈均匀绕满，而是留了15度左右的缺口位置，这个位置是用来留磁芯气隙？不对，环形磁芯是没有开气隙的，留这个缺口是为了方便生产的时候绕线机挂线，也方便后期做电感量微调，如果测试的时候电感量偏大，可以在这个位置稍微拨开几匝线圈调整电感值，不用整圈拆了重绕，提升生产调试的效率。

　　很多刚做结构设计的工程师选电感的时候只看电感量和额定电流，不关注电感的实际外形尺寸和安装边界，结果打样回来才发现电感和旁边的散热片撞了，或者引脚间距不对插不进PCB，浪费打样成本和项目周期，精准的三维模型在设计阶段就能把这些问题规避掉，不管是做PCB布局的器件高度校验，还是做整机结构的空间排布，都能直接调用这个模型做装配检查，不用对着 datasheet 上的二维尺寸一点点量，减少设计出错的概率。另外做热仿真的时候，这个模型的线圈和磁芯的结构都是和实物一致的，可以直接给模型赋予对应的材料参数，模拟实际满负载运行时的线圈温升、磁芯损耗发热情况，提前判断散热设计是否满足要求，不用等实物做出来做温升测试才发现温度过高要重新改散热结构。
