直插式铝电解电容三维结构设计

　　在开关电源、工业控制板卡、大功率驱动电路的PCB布局设计环节，直插式铝电解电容的占位与安装校核一直是结构设计、硬件layout工程师需要重点关注的内容，这类电容承担着母线滤波、储能、电压纹波抑制的核心作用，尤其是高压大容值的型号，往往是板上高度最高、径向尺寸最大的被动元件之一，一旦三维模型的尺寸、引脚参数出现偏差，后续打样时就容易出现元件与外壳干涉、引脚无法对应焊盘、安规距离不足等问题，直接拖慢项目迭代进度。

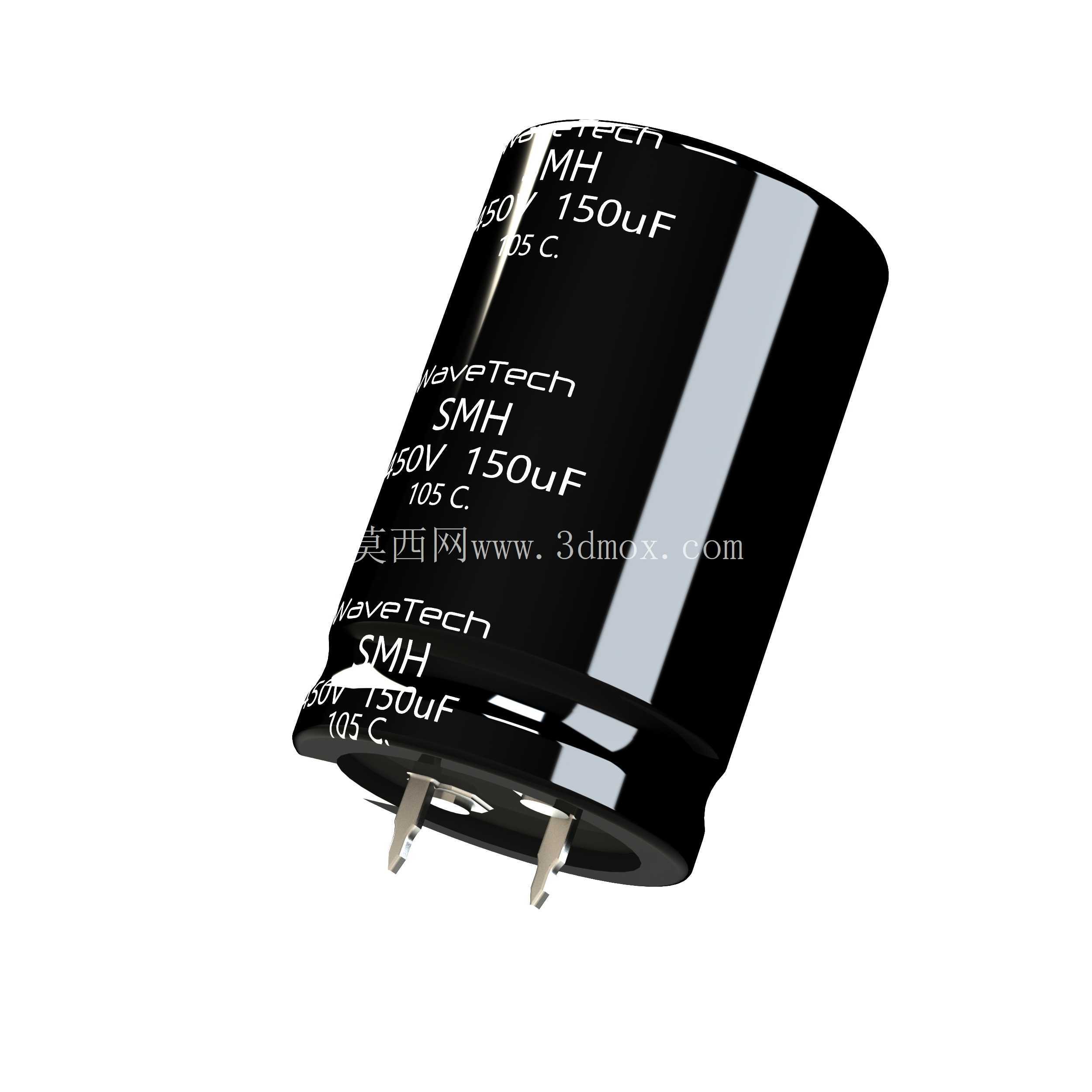

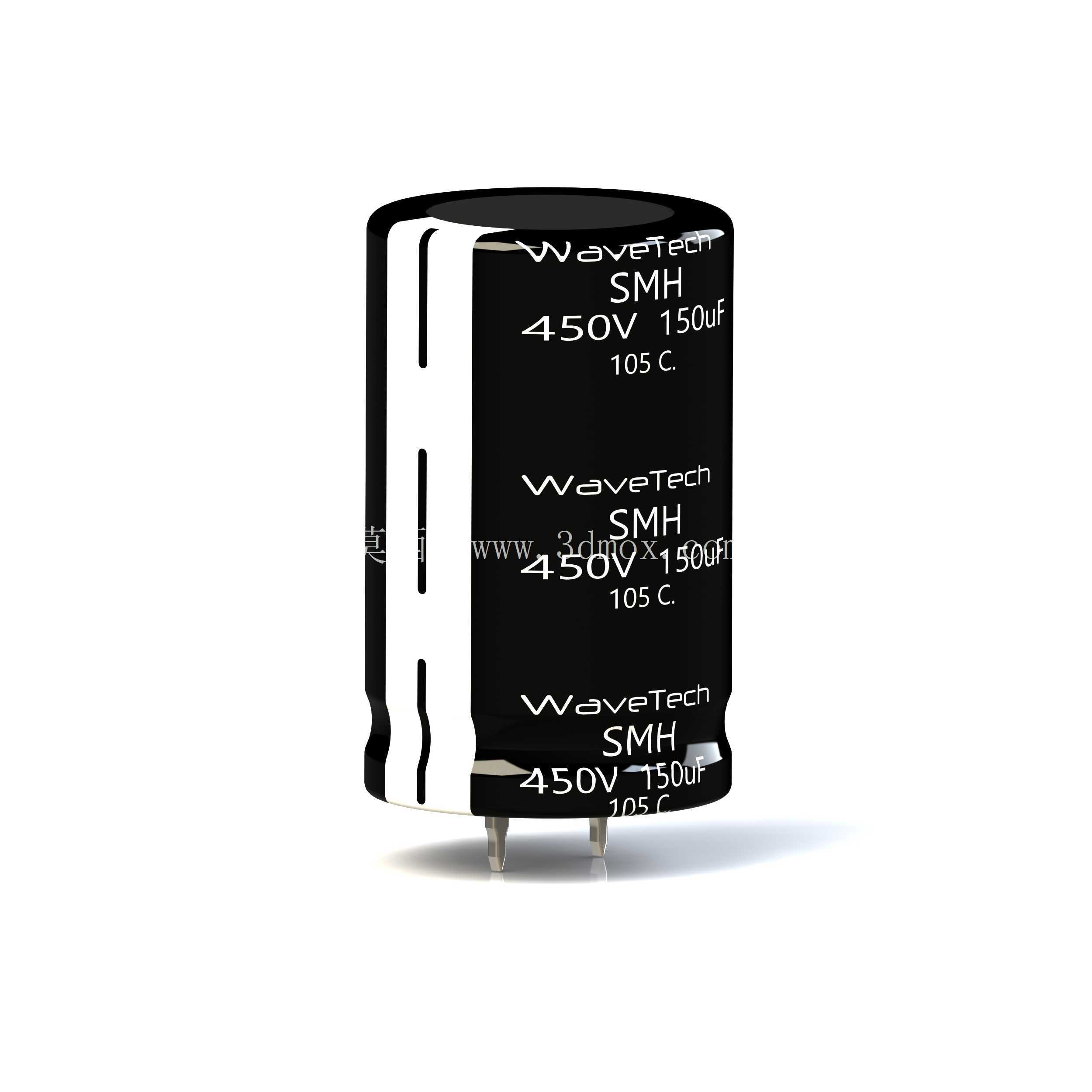

　　这款直插铝电解电容的三维建模完全围绕实际生产装配的需求展开，首先确定核心安装边界参数：本体直径25mm，本体总高度40mm，两个引出引脚的中心间距为10mm，引脚直径按照常规直插元件的工业标准设定，完全匹配市面上通用PCB封装库的焊盘尺寸，不需要工程师再额外调整封装参数。建模过程中没有做过度的外观简化，本体外壳的黑色塑封层、表面印刷的参数标识区、顶部的防爆压痕结构、底部的密封胶层与引出引脚的过渡结构都做了还原，甚至连塑封层侧面的白色极性标识条都做了对应呈现，在做整机装配干涉检查的时候，可以直观通过极性条确认元件安装方向，避免生产时出现极性插反的低级错误。

　　从实际应用场景来看，这款450V耐压等级的电解电容，主要适配AC220V输入的开关电源一次侧母线滤波位置，常见于工业变频器、伺服驱动器、大功率开关电源、UPS不间断电源这类设备的电路中，这类场景下电容往往需要长时间在较高温升的环境下工作，建模时还原的本体高度与直径参数，也能帮助结构工程师提前核算电容周边的散热空间，预留出足够的对流间隙，避免电容长期工作在超温状态下影响使用寿命。

　　在做PCB布局的三维校核时，工程师可以直接将该模型导入装配环境，核对电容顶部与设备上盖、散热片、其他周边元件的安全距离，尤其是在紧凑型电源设备的设计中，25mm直径、40mm高度的电容属于体积较大的元件，往往会决定整个PCB板的最低安装高度要求，精准的三维模型可以帮助工程师在设计阶段就完成空间排布优化，不需要等到实物打样后再调整元件位置。另外模型的引脚伸出长度也按照常规波峰焊的工艺要求设定，伸出本体底部的长度符合通孔插装元件的引脚留长规范，在做DFM可制造性检查时，可以直接验证引脚是否会与PCB背面的其他元件、结构件产生干涉，提前规避生产装配环节的隐患。

　　不同于很多简化的电子元件模型只做一个圆柱体加两个引脚的粗略结构，这个模型在细节上还原了铝电解电容的真实结构特征：顶部的十字防爆槽结构做了对应的凹陷处理，在做整机安规评估的时候，可以直观确认防爆阀上方是否有遮挡结构，预留出足够的防爆泄压空间；本体底部的卷绕芯子包封层的台阶结构也做了还原，能够准确呈现电容本体与PCB板面接触后的实际安装高度，不会因为模型底部做平而出现高度计算偏差，导致实际装配后电容顶到上方结构件。对于需要做产品渲染、展示内部结构的场景，该模型的外观细节也足够支撑效果图输出，不需要再额外做外观面的细化处理。

　　在进行电源类产品的结构设计时，这类高压大电容的位置往往还需要考虑打胶固定的空间，精准的外径尺寸可以帮助工程师提前核算固定胶的涂布范围，确认打胶后不会影响周边元件的安装，也不会出现胶水流到其他焊盘上的问题。同时引脚间距的精准建模，也能在PCB设计阶段就确认焊盘的位置是否合理，避免因为引脚间距偏差导致元件无法插装，或者插装后出现歪斜、应力过大的问题，长期使用下引脚断裂的隐患。
