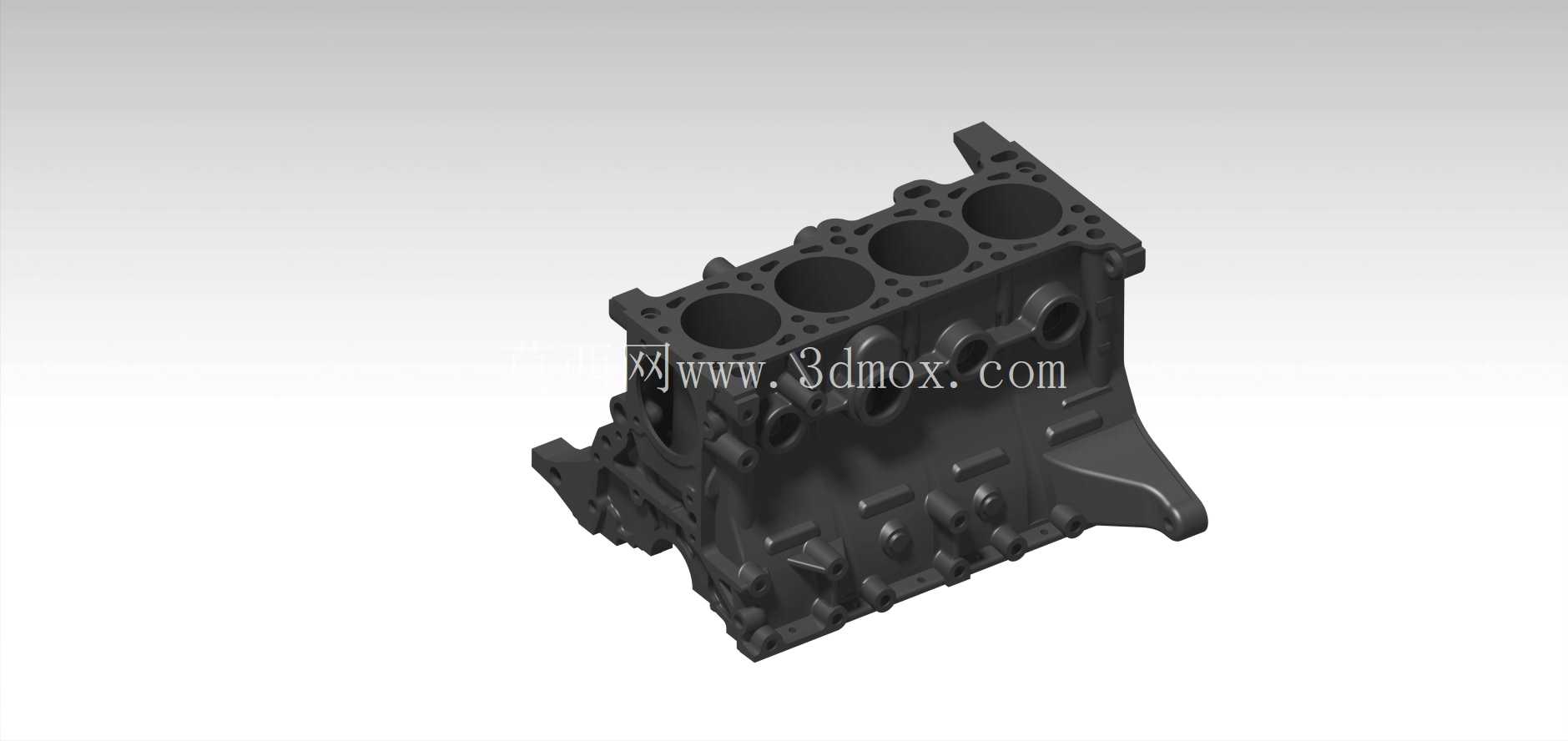

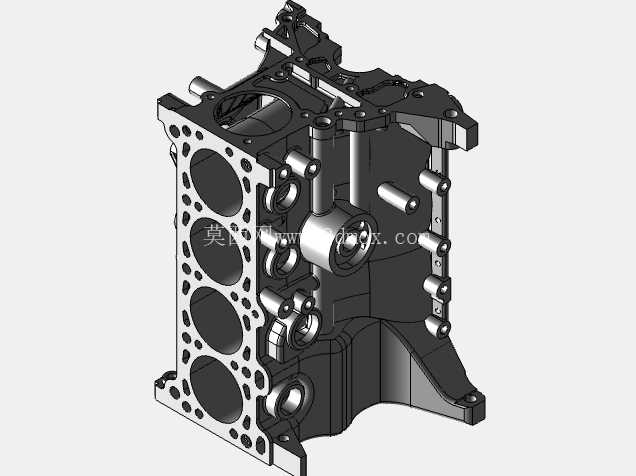

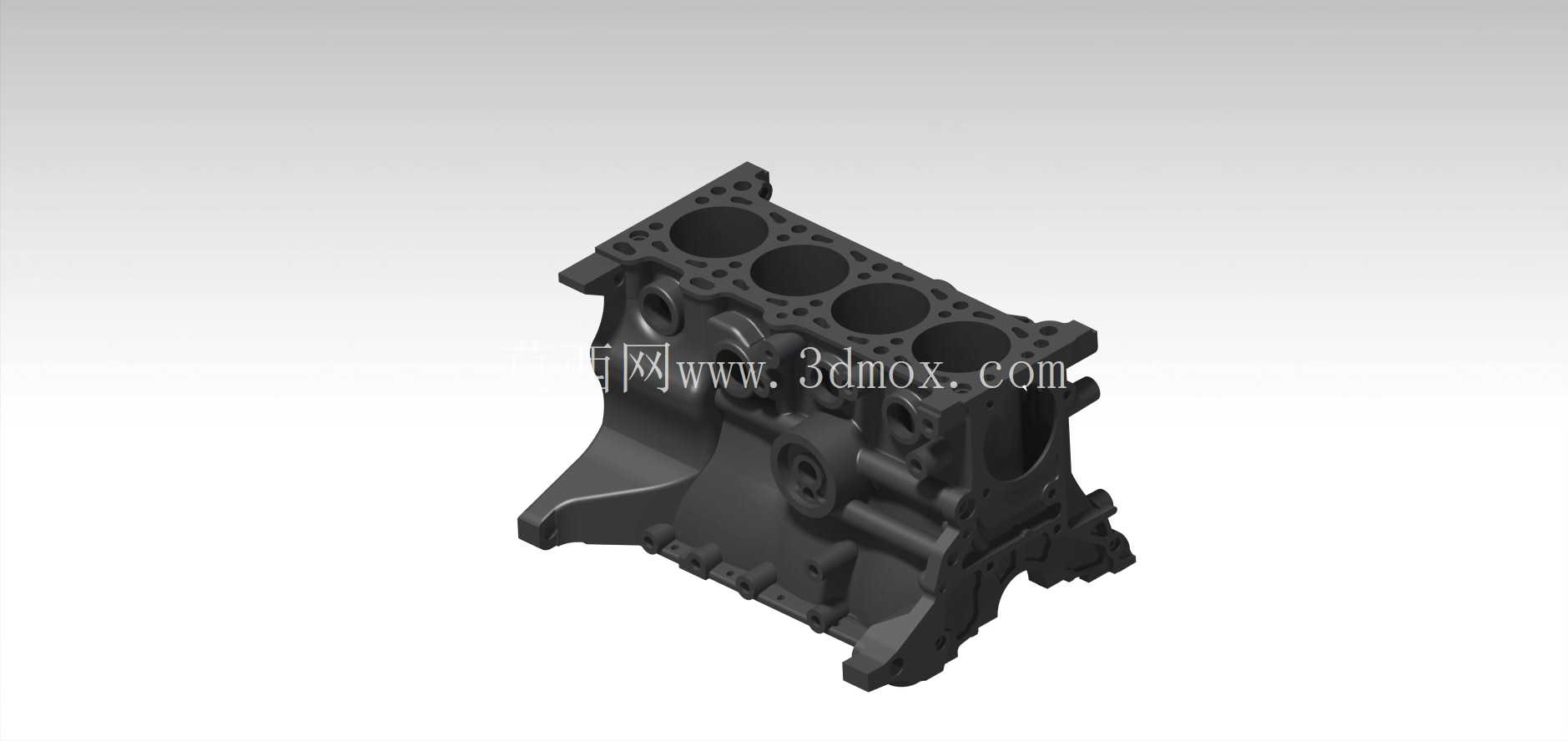

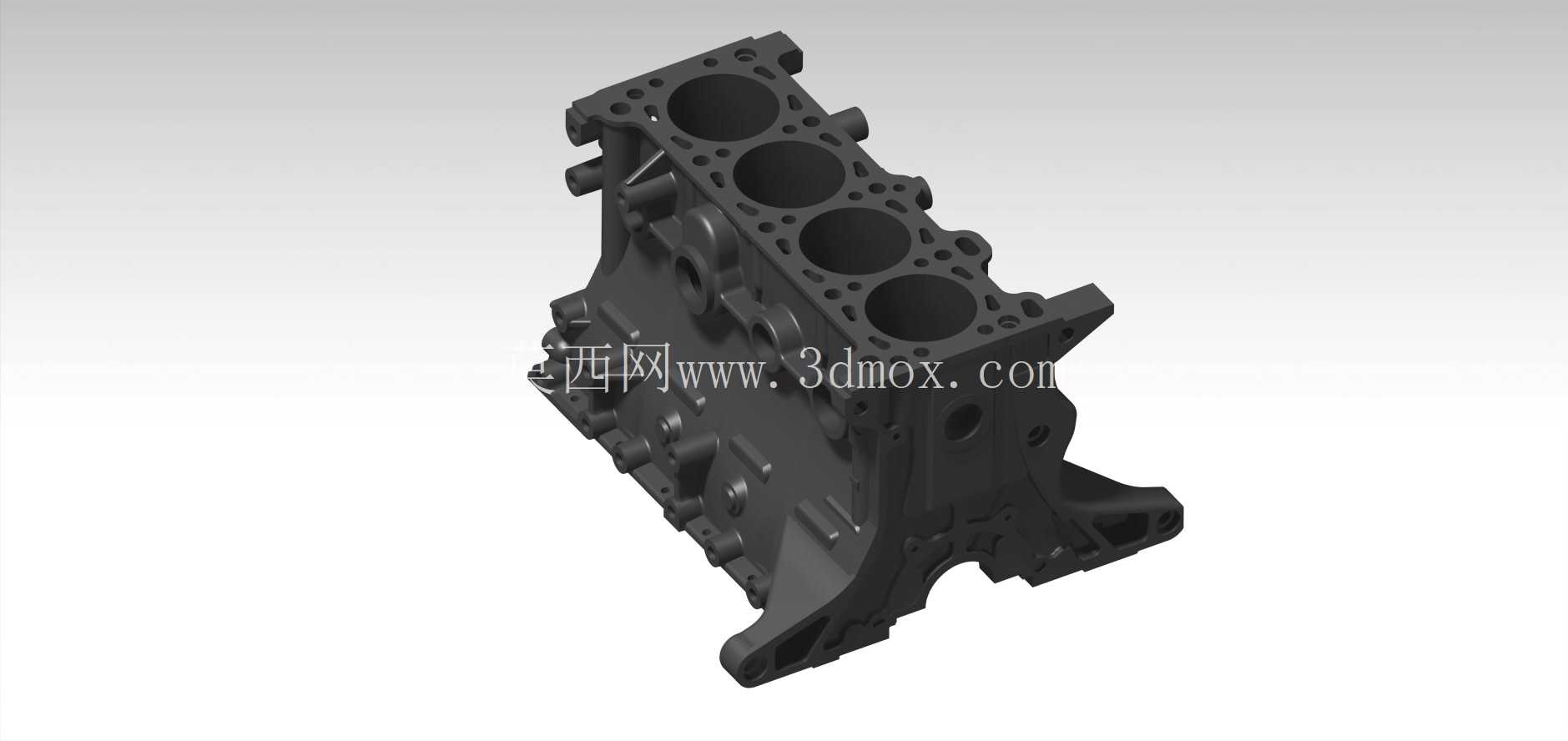

直列四缸M15铸铁发动机缸体结构设计

作为小排量自然吸气内燃机的核心承载构件，这款直列四缸缸体的设计完全围绕量产乘用车的前置前驱动力布局展开，日常工况覆盖城市通勤的低扭输出、高速巡航的持续运转以及频繁启停的交变载荷，是整车动力系统的刚性基体。从实际装车场景来看，该缸体需要同时承载曲柄连杆机构的高速往复运动、配气机构的传动载荷、冷却润滑系统的介质密封，还要作为发动机悬置、附件支架的安装基座，与变速箱壳体形成刚性对接，其结构强度直接决定了动力单元的整机可靠性。

缸体采用铸铁材质一体铸造成型，相比铝合金缸体拥有更优的刚性表现与尺寸稳定性，在高压缩比工况下缸孔变形量更小，能够长期维持活塞环与缸壁的密封性能，降低机油消耗与漏气风险。四缸直列的排布方式让整机长度控制更适配横置前驱的机舱布局，71mm缸径与83.6mm冲程的配比偏向长冲程设计，能够在较低转速区间输出足够扭矩，适配家用车型的常用转速区间，减少日常行驶的换挡频率，提升低速跟车的平顺性。缸孔周边设计有贯通的冷却水套，进水口布置在缸体排气侧，冷却水从缸体水套向上流入缸盖，精准覆盖燃烧室、排气道周边的高温区域，避免局部热应力集中导致的缸体开裂；主油道沿缸体纵向贯穿，通过分油道向曲轴主轴颈、连杆轴颈、凸轮轴传动机构输送压力润滑油，各油道孔口位置设计有密封堵头与工艺孔，装配后能够形成封闭的润滑回路，避免油压泄漏导致的运动副磨损。

从结构设计思路来看，这款缸体采用平底式曲轴箱结构，曲轴从缸体下方装入，主轴承盖采用螺栓与缸体刚性连接，结合加强筋布局提升曲轴箱的整体扭转刚度，抑制高转速下的缸体振动，降低整机辐射噪声。缸体前端面设计有正时机构、水泵、机油泵的安装定位面，各安装孔位的位置度公差严格控制，保证附件传动的同轴度，避免皮带偏磨、传动异响问题；后端面设计有与变速箱对接的定位销孔与螺栓孔，同时预留曲轴后油封的安装槽，密封结构采用双唇口设计，能够长期耐受曲轴高速旋转的径向跳动，防止机油泄漏到离合器壳体内部。缸体侧面预留了机油滤清器、机油冷却器、爆震传感器、水温传感器的安装接口，各接口的螺纹规格、密封面平面度都按照量产装配要求设计，不需要二次加工即可满足零部件装配需求。

安装边界方面，缸体顶面的平面度、缸孔中心距公差严格匹配对应的气缸盖密封要求，缸垫压合区域设计有均匀的螺栓孔排布，按照规定扭矩顺序紧固后能够保证燃烧室的密封压力均匀，避免冲缸垫故障。缸体两侧设计有发动机悬置的安装凸台，凸台位置经过重心匹配计算，能够将动力总成的重量均匀传递到车身副车架，同时隔离发动机运转的振动传递到驾驶舱。缸体下部预留了油底壳的安装法兰面，法兰面采用冲压油底壳的密封结构设计，密封胶槽的深度与宽度经过匹配，能够耐受机油长期浸泡与温度交变，不会出现渗油问题。所有加强筋的布置都经过拓扑优化，在保证刚性的前提下尽可能控制缸体自重，避免不必要的材料冗余，平衡了强度与轻量化的需求。

在细节设计上，缸体的缸孔内壁设计有珩磨网纹，能够在运转过程中储存少量润滑油，改善活塞与缸壁的润滑条件，减少冷启动磨损；曲轴箱内部设计有挡油板与回油通道，能够将曲轴高速旋转搅起的机油导回油底壳，减少机油被曲轴通风系统带入进气道的概率，降低机油消耗。各螺栓孔的深度、螺纹有效啮合长度都经过强度校核，能够承受装配扭矩与工作载荷下的拉力，不会出现螺纹滑牙、螺栓断裂问题。缸体的铸造工艺采用高压铸造，壁厚均匀控制在合理范围，避免壁厚突变导致的铸造缩孔、裂纹缺陷，关键受力部位的壁厚做了局部加强，能够承受燃烧爆发压力的冲击，满足整机全生命周期的使用强度要求。
