干燥气候用6000CFM蒸发冷却设备结构设计

在我国西北、华北等常年空气相对湿度低于40%的干燥区域，传统压缩式制冷设备不仅能耗居高不下，还会因过度除湿导致室内空气过于干燥，引发人员呼吸道不适、工业生产物料静电积累等问题，蒸发冷却设备凭借水蒸发吸热的自然降温原理，成为这类区域厂房通风降温、户外作业点位局部供冷、农业大棚温控的主流选型。本次呈现的6000CFM规格蒸发冷却器，正是针对干燥区域商用及中小工业场景开发的直吹式降温设备，额定送风量覆盖120-150㎡开放或半开放空间的降温需求，相比同冷量压缩式空调设备，运行能耗可降低70%以上，且无需封闭空间即可实现有效降温，适配五金加工车间、物流仓储中转区、露天施工人员休息区等无法封闭安装传统空调的场景。

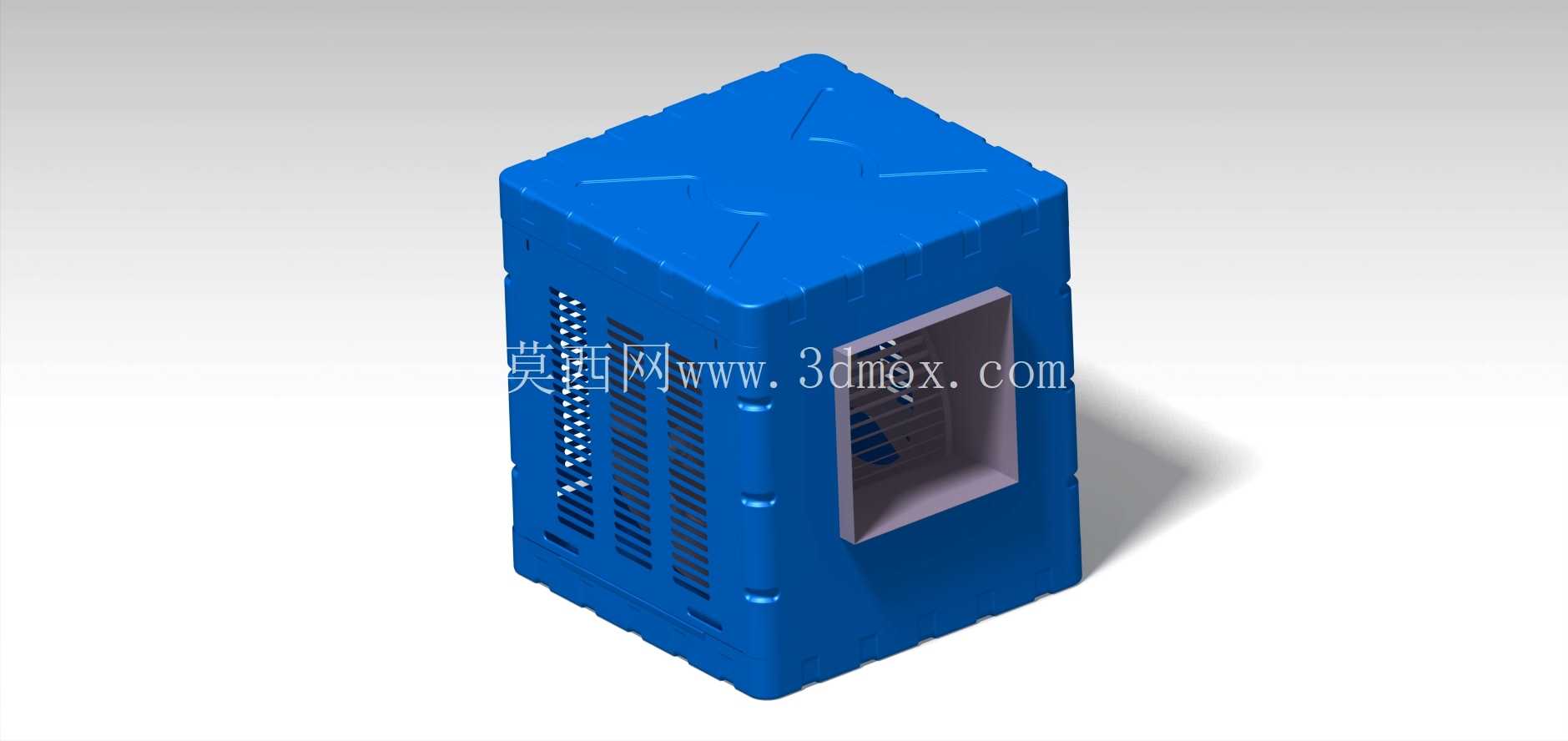

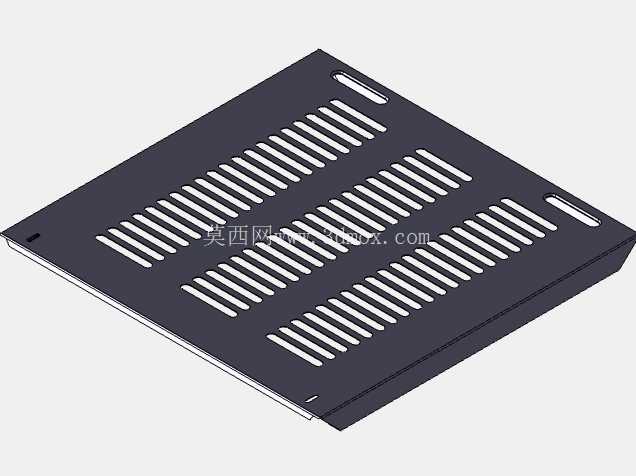

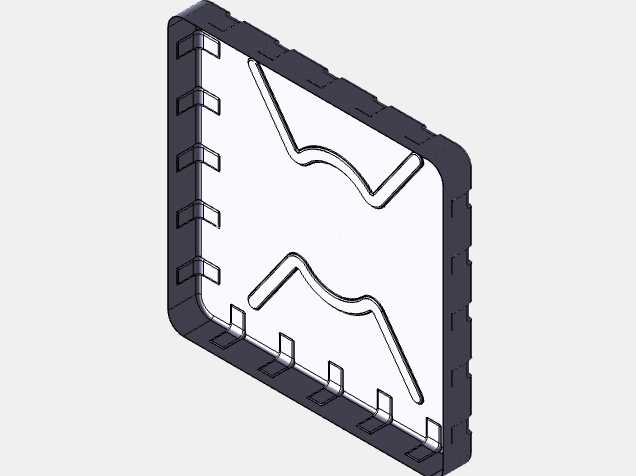

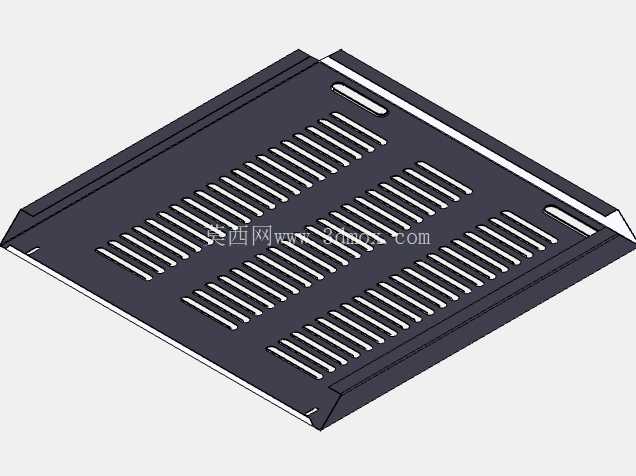

从实际使用需求倒推结构设计逻辑，这款设备采用立式立方箱体布局，整体外壳采用钣金拼接结构，所有外露钣金件均做折边加强处理，避免大面薄壁钣金在风机运行时产生共振噪音。箱体顶部做十字形加强筋压型，既可以提升顶部承重能力，满足设备堆叠运输、户外安装时顶部承载检修人员重量的需求，也能引导顶部淋水均匀分布到湿膜表面，避免淋水偏流导致的湿膜利用不均、降温效率下降问题。箱体侧面开设多组竖向通风格栅，格栅采用向外倾斜的百叶结构，既可以保证进风面积满足6000CFM风量的进风阻力要求，也能阻挡室外大颗粒杂物、雨水溅入设备内部，减少日常运维的清理频次。设备正面预留方形出风口，出风口尺寸适配常规300*400mm的通风管道接口，也可直接加装风摆实现直吹送风，出风口边框做外翻边结构，方便现场安装时快速对接风管或送风组件，无需额外焊接转接法兰。

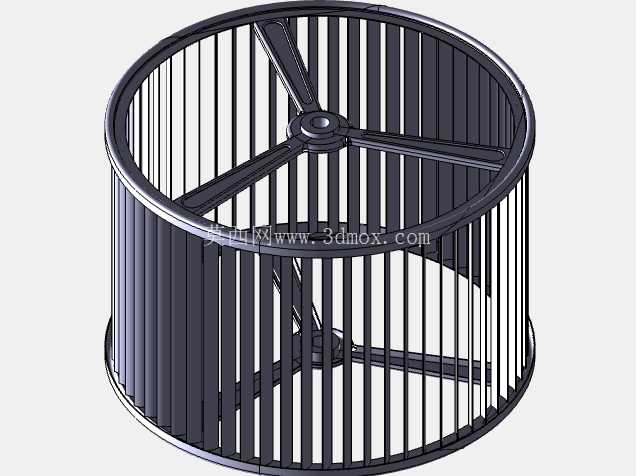

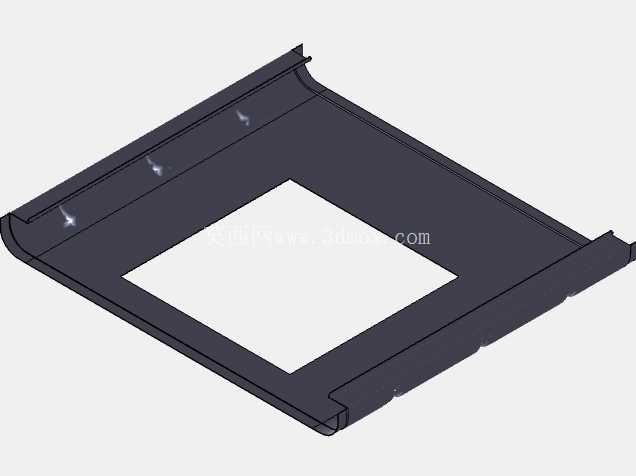

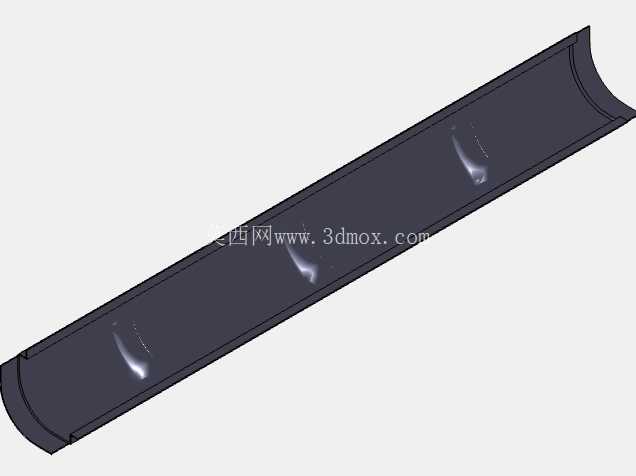

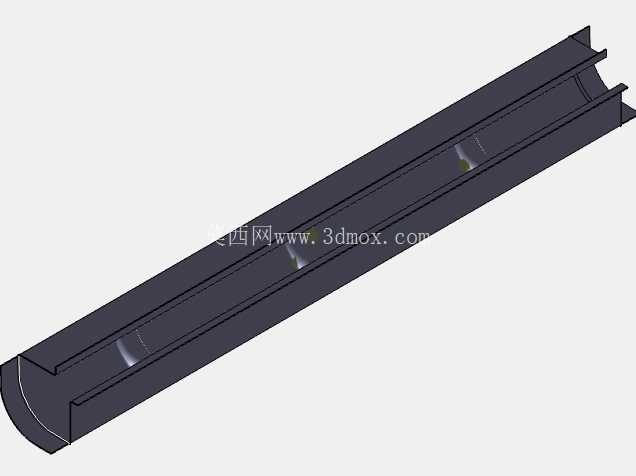

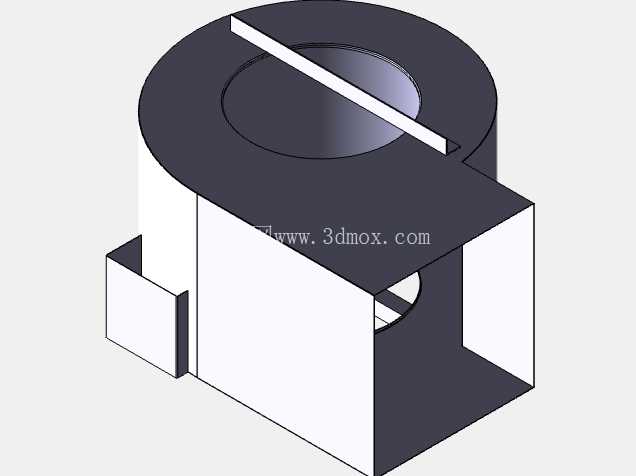

设备内部核心流道设计遵循低风阻原则，进风格栅内侧预留湿膜安装位，湿膜采用倾斜安装布局，相比垂直安装可增加15%左右的空气与水膜接触面积，提升换热效率；湿膜下方设置接水盘，接水盘做1°倾斜坡度，最低点连接回水管道，将未蒸发的循环水导流回底部水箱，避免积水滋生细菌或产生渗漏。风机安装位设置在箱体中部靠后位置，采用轴流风机直吹式结构，相比离心风机方案结构更简单、维护更便捷，风机与箱体连接位置加装橡胶减震垫，降低运行时的振动传递。水箱设置在箱体最底部，容积匹配6000CFM风量下4小时的循环水损耗量，同时预留浮球阀进水接口、溢流口、排污口，现场安装时只需接通自来水即可自动补水，无需人工频繁加水，排污口设置在水箱最低点，方便定期排空水箱内的积尘杂质。

从安装边界来看，这款设备整体外形为规整立方体，底部预留四个标准脚轮安装位，既可以直接放置在平整地面做移动点位降温，也可以拆除脚轮通过底部的安装孔固定在屋面、支架上做固定点位送风；设备侧面预留电源接线盒、检修门，检修门采用快拆式卡扣固定，日常更换湿膜、清理水箱、检修风机时无需借助专用工具即可快速打开。设备运行时的送风距离在直吹状态下可达8-10米，搭配风管可实现15米范围内的多点位送风，送风相对湿度提升幅度控制在15%-20%，不会导致区域内湿度过高影响生产作业，在室外干球温度38℃、相对湿度30%的典型干燥气候下，送风温度可降至26-28℃，完全满足人员作业的舒适度要求。

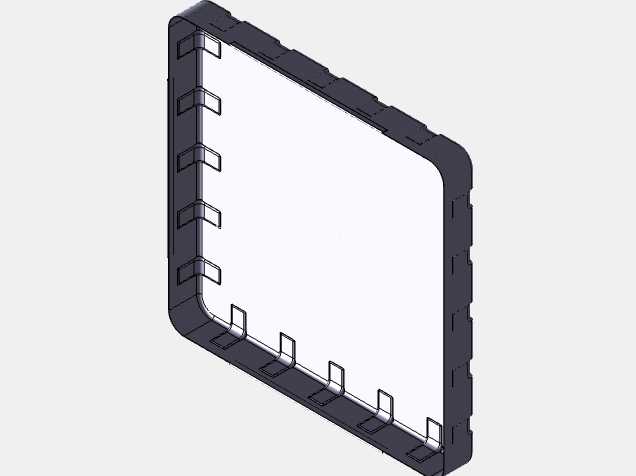

在钣金结构细节处理上，所有钣金拼接位置均采用防水折边设计，户外安装时无需额外打胶即可实现IPX4级防水能力，避免雨水渗入内部损坏电气组件；箱体边角做圆弧过渡处理，避免安装、移动过程中尖锐边角划伤操作人员；外壳表面采用户外级粉末喷涂，抗紫外线老化能力满足5年以上户外使用需求，不会出现漆面脱落、锈蚀等问题。整个设备的结构拆分完全适配常规钣金加工工艺，所有折弯角度均为90°或常规钝角，无需特殊成型模具即可加工生产，零部件通用化率高，后续运维更换配件的成本较低。
