板材折弯用V型槽冲床冲模结构

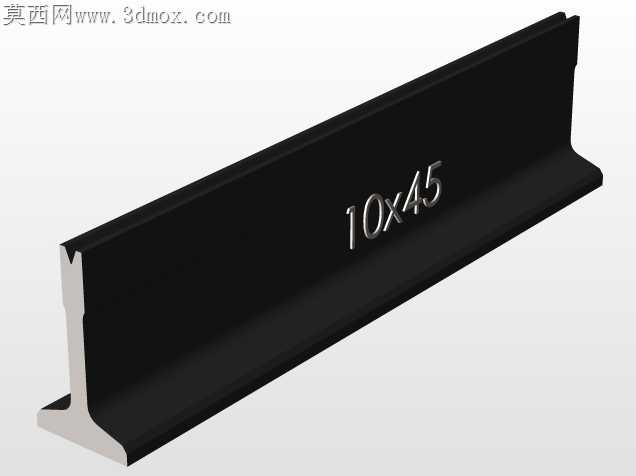

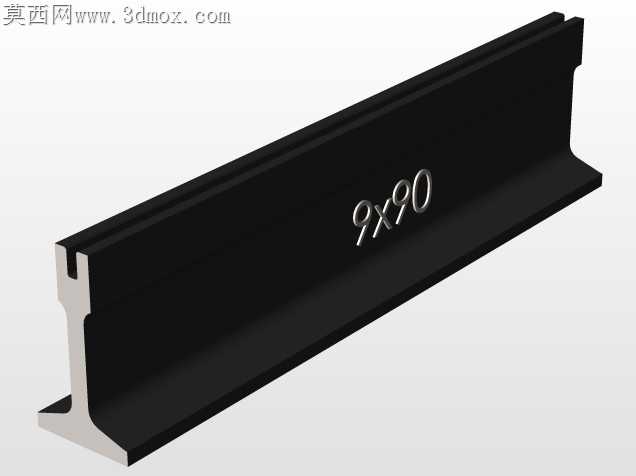

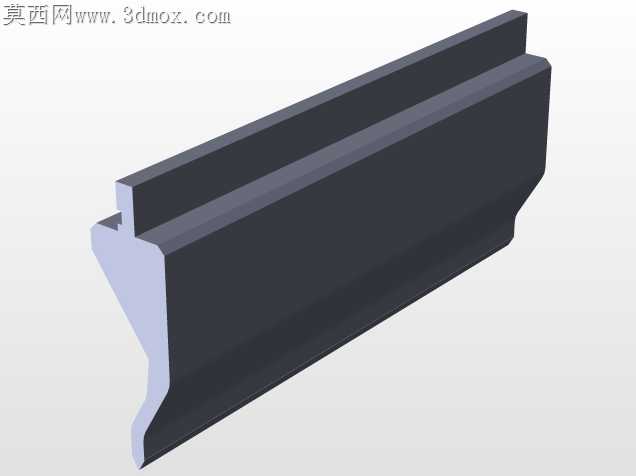

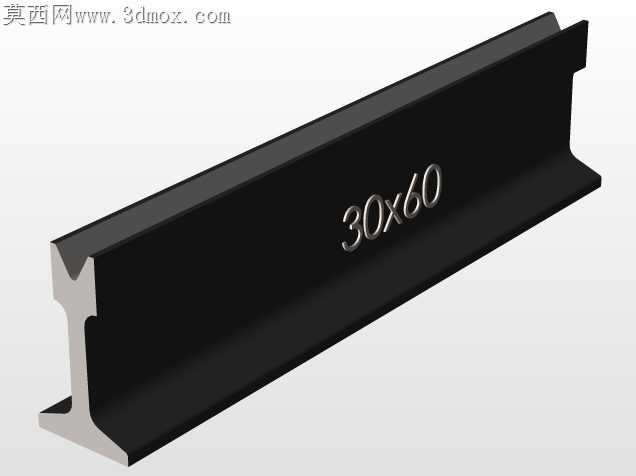

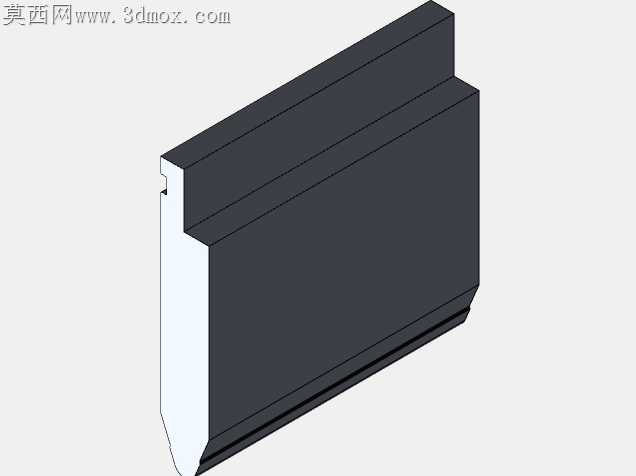

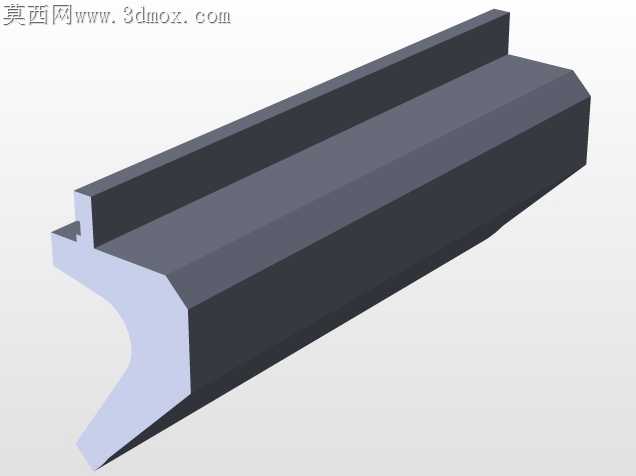

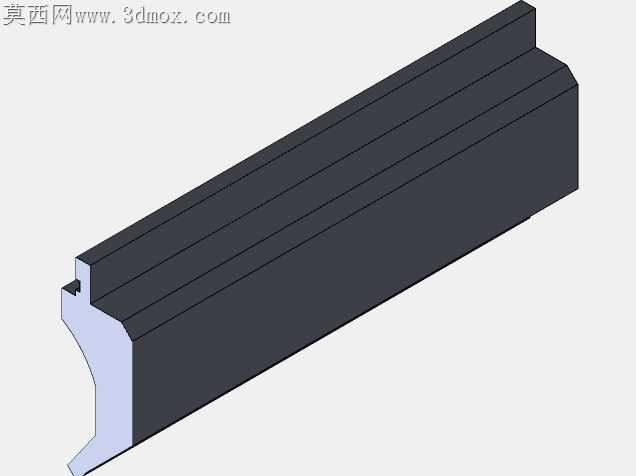

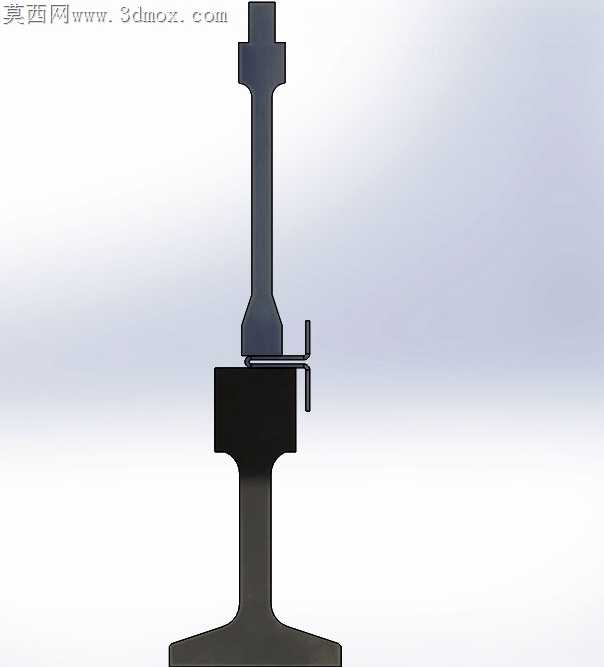

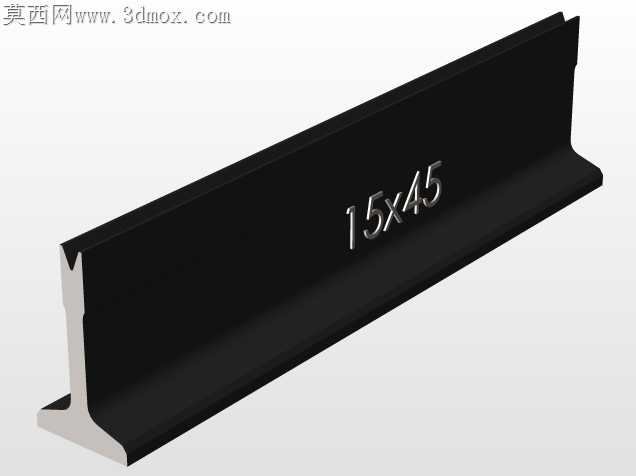

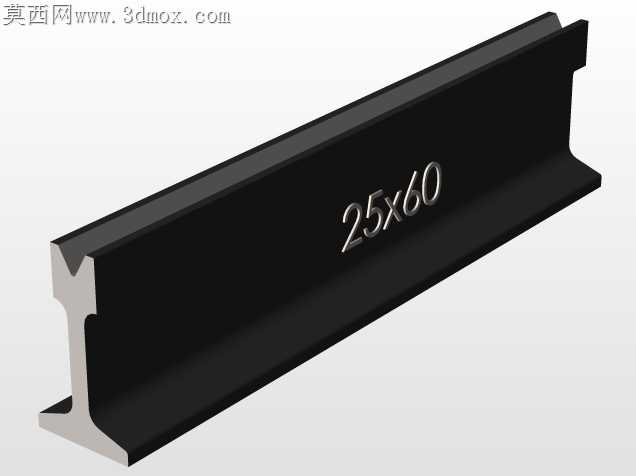

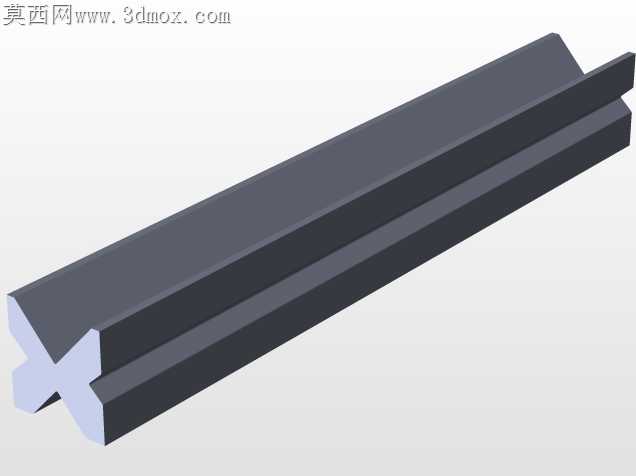

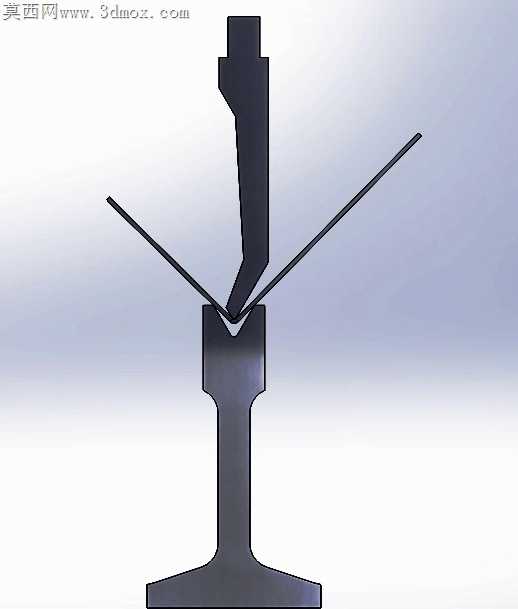

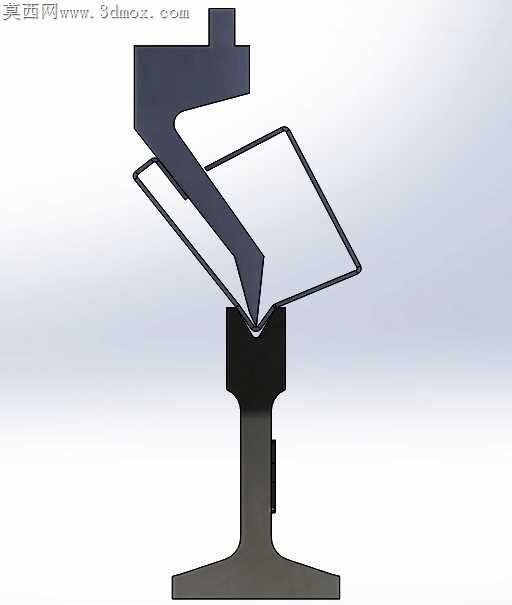

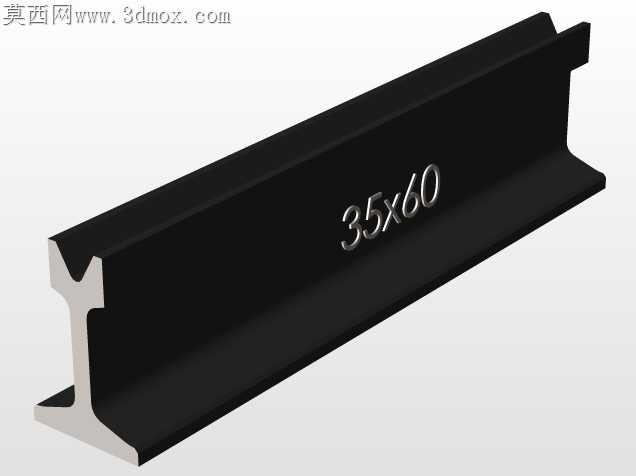

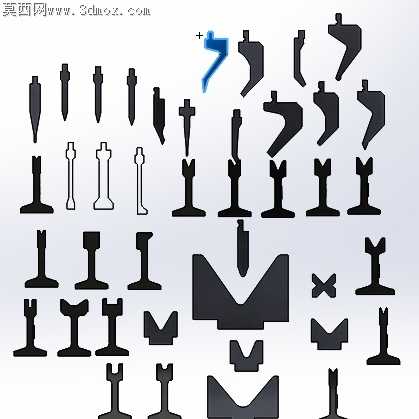

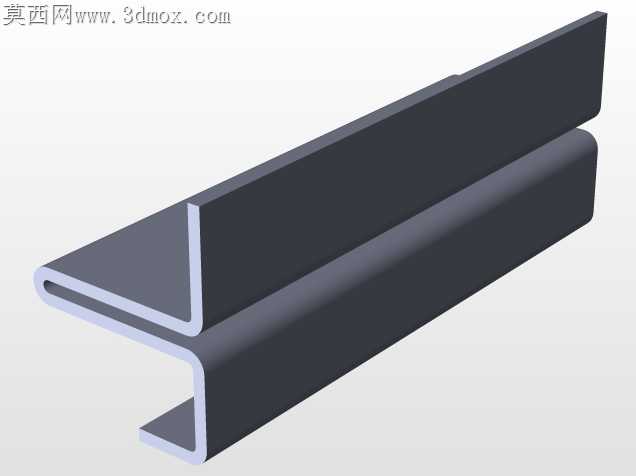

车间里常规薄板折弯作业常遇到冲头刃口崩边、下模V槽定位偏移的问题，这套冲模结构在设计时就瞄准了这些现场频发的加工痛点。上模冲头的弯折角度做了1.5度的微幅负差补偿，不是照搬理论折弯角直接成型，毕竟金属板材受压后会有2到3度的回弹量，预留的补偿量刚好抵消Q235、冷轧钢板这类常用板材的回弹变形，压出来的折弯件不用二次校形就能直接进入下道工序。冲头和压力机滑块连接的根部做了加宽的过渡圆弧，没有做直角台阶，避免长期往复冲压时应力集中在连接根部造成断裂，之前车间里用的老款冲模就是因为根部直角过渡，连续冲压三千次左右就会出现细微裂纹，这套结构把过渡圆角放大到R8之后，抗疲劳寿命能提升四倍以上。下模的V型槽开口边缘做了0.2mm的钝化倒棱，不是锋利的直角刃口，板材滑入槽位的时候不会被刮出毛刺，之前锋利刃口的下模压出来的工件折弯处总有细碎的铁屑粘连，倒棱之后铁屑不会卡在槽口边缘，连续作业不用频繁停机清理槽口。上下模的对位基准做在模座的侧边，不是靠滑块行程硬对位，安装的时候只要把侧边定位块卡紧，上下模的中心偏差就能控制在0.05mm以内，换模的时候不用反复打表找正，换模时间能缩短一半。冲头的工作段做了高频淬火的硬度分区，刃口段硬度做到HRC58-62保证耐磨，和滑块连接的根部硬度控制在HRC40-45保留足够韧性，不会因为硬度过高受冲击断裂，之前整段淬火的冲头掉地上就容易崩裂，分区淬火之后抗冲击性能提升明显。下模的底座做了T型槽的快装结构，和压力机工作台的T型槽直接匹配，不用额外做转接板，安装的时候螺栓直接穿入就能锁紧，底座底面做了0.02mm的平面度要求，和工作台贴合的时候不会出现翘曲，冲压时受力均匀不会压偏。这套结构适配1到6mm厚度的普通碳钢板材折弯，V槽的开口宽度是板材厚度的8倍，刚好符合钣金折弯的工艺参数要求，压出来的折弯R角均匀，不会出现折弯处开裂或者压痕过深的问题。冲头侧面还预留了微调垫片的安装位，遇到不同回弹量的板材，只要增减垫片厚度就能微调折弯角度，不用重新更换冲头，小批量多品种的钣金加工场景下适配性很强。
