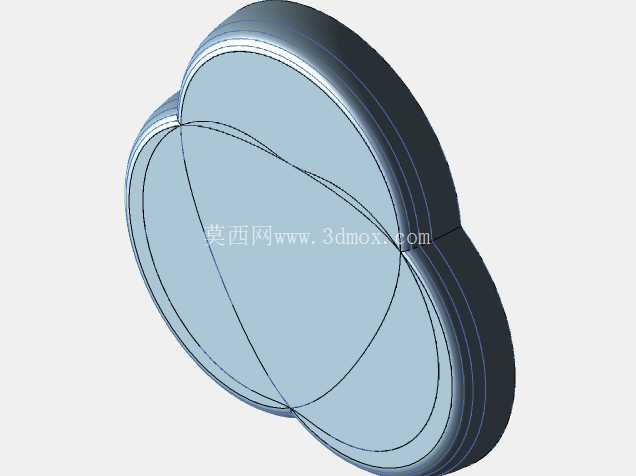

无顶点密封拐角汪克尔转子结构设计

在车用旋转动力装置的研发迭代过程中，传统三角转子汪克尔发动机长期存在顶点密封件磨损快、燃烧室漏气率高的痛点，根源在于转子尖角位置与缸体型面配合时存在硬拐点，密封片在拐点处会产生运动方向突变，不仅加剧密封件的冲击磨损，还会在高速运转时形成密封间隙，直接降低整机压缩比与燃烧效率。这套无角汪克尔动力结构的设计，核心就是从型线根源上消除顶点密封的拐角突变，通过重构转子与缸体的配合型面，解决传统结构的密封可靠性问题。

从实际应用场景来看，这类优化后的旋转动力结构，既可以适配小型轻量化特种车辆的动力单元需求，也能作为增程式电动车的紧凑型 range extender 使用——相比传统往复式活塞发动机，汪克尔结构本身就具备体积小、重量轻、振动低的优势，消除密封拐点后，其密封件寿命能得到显著提升，可覆盖长周期免维护的使用需求，尤其适合对动力单元体积重量有严格限制的低空小型飞行器、便携发电设备等场景。

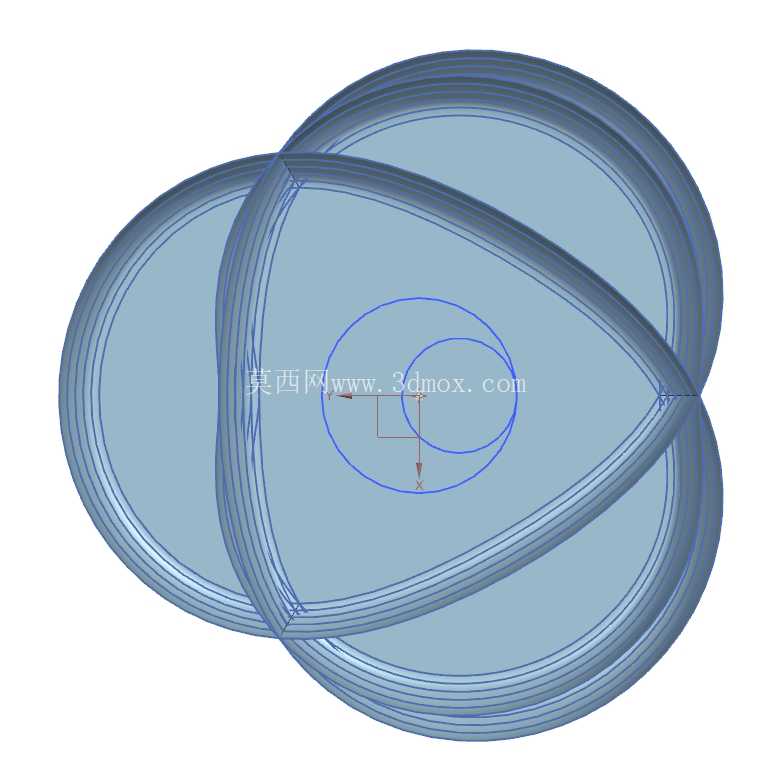

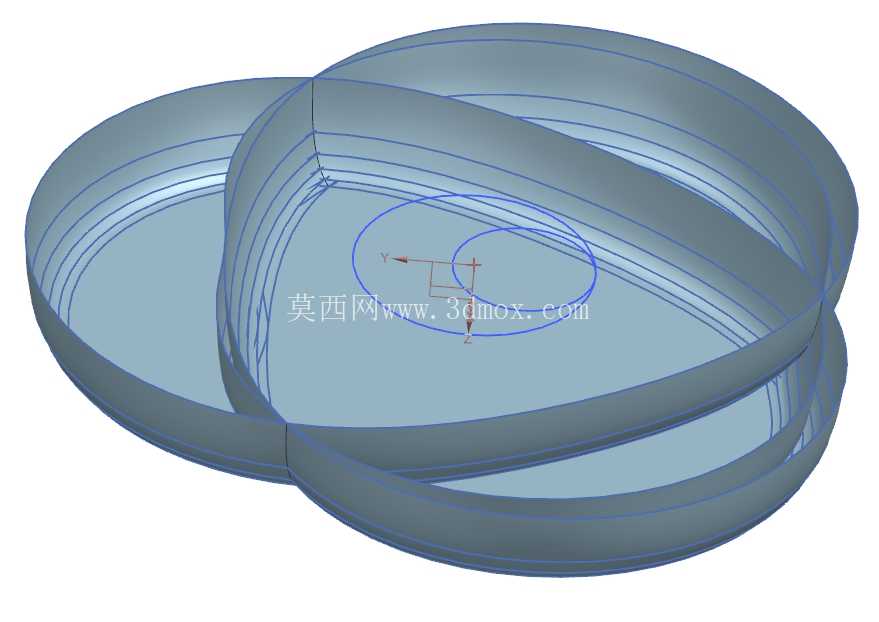

设计思路上，这套结构没有沿用传统三角转子的外旋轮线等距偏移生成逻辑，而是以基础外旋轮线为核心基准，分别构建转子的椭圆轮廓，以及缸体内部、外部的包络曲线，让转子在公转加自转的运动过程中，密封件始终沿平滑连续的型面滑动，不存在运动方向的硬拐点。具体来说，转子的轮廓曲线全程曲率连续，没有曲率突变的尖角位置，配套的缸体型面完全匹配转子的运动包络，保证三个工作腔在进气、压缩、做功、排气的循环过程中，密封件与型面的接触压力始终保持均匀，不会出现拐点处的压力骤升骤降，从结构上减少密封件的异常磨损，同时降低漏气通道的形成概率。

从安装边界与尺寸配合来看，这套结构的整体径向尺寸相比同排量传统三角转子汪克尔发动机略有增加，但轴向尺寸可以做的更薄，因为平滑型面的密封结构不需要预留尖角位置的密封件退让空间，转子的轴向密封布局可以更紧凑。安装接口上，动力输出轴的偏心距参数可以沿用传统汪克尔发动机的成熟参数，不需要重新设计配套的输出轴系、端盖密封结构，能直接适配现有成熟的汪克尔发动机外围安装位，降低配套替换的改造成本。转子自身的重量分布因为取消了尖角结构，质心更靠近旋转中心，高速运转时的离心力波动更小，对端盖轴承的冲击载荷更低，能进一步提升整机的高速运转可靠性。

功能特性层面，这套无角结构除了提升密封寿命、降低漏气率之外，还能优化燃烧室的形状连续性，传统三角转子的燃烧室在尖角位置容易形成火焰传播死角，导致混合气燃烧不完全，排放物中未燃碳氢含量偏高；平滑连续的转子轮廓让燃烧室形状更规则，火焰传播距离更均匀，能有效提升燃烧效率，降低燃油消耗与排放水平。另外，因为密封件不存在拐点冲击，整机运转时的机械噪音也能得到明显控制，尤其是高转速工况下，传统结构的密封片敲击缸体拐点的异音会被彻底消除，NVH表现更优。

在实际结构建模过程中，需要重点验证转子运动过程中的型面干涉问题，因为采用了新的包络曲线生成逻辑，要逐帧检查转子在整个运动周期内，与缸体型面、端盖密封槽的配合间隙，保证密封件的预紧量全程处于合理区间，既不能间隙过大导致漏气，也不能预紧量过大导致摩擦阻力过高。同时，转子内部的冷却油道布局也要配合新的轮廓形状调整，因为取消了尖角位置，转子内部的可用空间更连贯，可以布置更顺畅的冷却油流道，提升转子的散热能力，避免高负荷工况下转子出现热变形，进一步保证型面配合的精度。

从工程落地的角度来看，这套结构的缸体加工不需要特殊的专用设备，因为型面是连续平滑的曲线，采用常规的数控铣削加珩磨工艺就能达到要求的表面粗糙度与型面精度，相比传统三角转子缸体的拐点位置加工难度反而更低，不会额外增加过多的制造成本。密封件也可以沿用传统汪克尔发动机的密封片材料，只需要根据新的型面配合长度调整密封件的尺寸规格，不需要开发全新的密封材料体系，具备较好的产业化落地基础。
