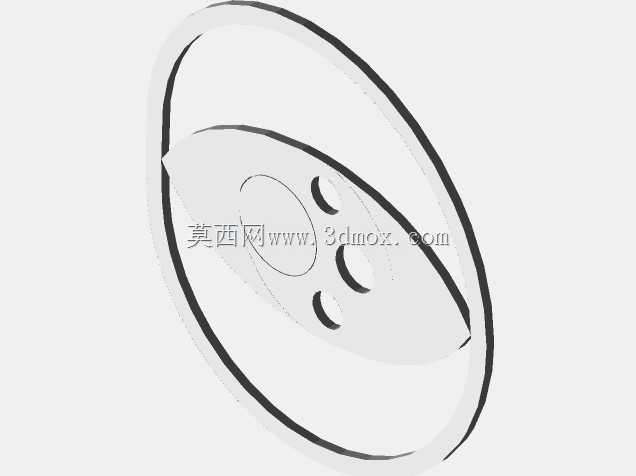

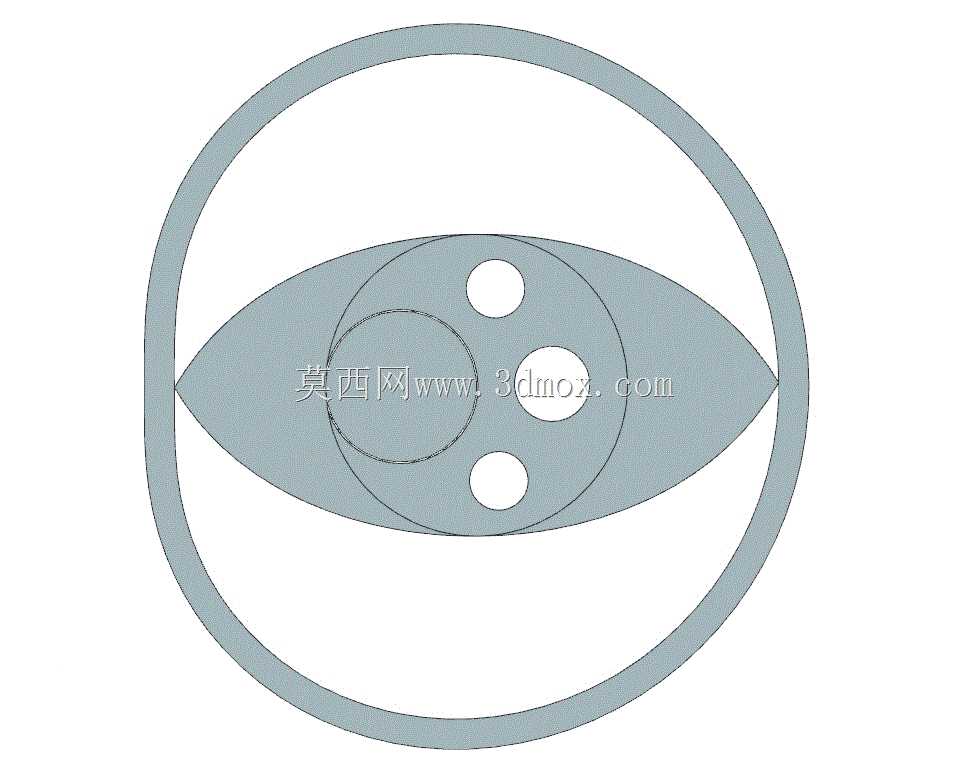

万克尔旋转引擎几何结构计算参考模型

在小型动力输出场景中，三角转子结构的旋转发动机凭借体积小、功重比高的特性，在轻型无人机、便携发电机组、小型竞速载具领域始终保有稳定的应用空间，这类动力装置没有传统往复式发动机的曲柄连杆往复惯性力，高转速工况下的振动控制表现远优于同排量活塞机型，对紧凑安装空间的适配性更强。这套几何结构参考模型，核心是还原旋转发动机的核心运动副配合关系，建模时优先锁定了转子型线的生成逻辑，以缸体双弧长短幅外旋轮线为基准，匹配转子三个顶点的密封件安装槽位，同时预留了偏心轴的偏心距设计基准，能直观呈现转子在缸体内做行星运动时，三个独立工作腔的容积变化全过程，对应进气、压缩、做功、排气四个冲程的位置节点都做了几何边界标注。从安装适配维度看，模型还原的缸体外轮廓为正圆形安装基准面，可直接匹配常规环形安装法兰的定位尺寸，转子中心的偏心轴安装孔位、端面密封间隙的预留值都按照通用小型旋转引擎的工程公差带做了几何约束，设计人员可直接提取型线参数调整偏心距、转子半径、密封件伸出行程等核心参数，快速迭代不同排量的旋转引擎方案。不同于常规的整机装配模型，这套结构更偏向设计阶段的几何校验工具，能帮助设计人员快速验证转子运动过程中是否存在型线干涉、各腔室容积变化率是否符合热力循环设计要求，尤其是进气口、排气口的开设位置与转子运动相位的匹配关系，可通过模型的运动仿真直接观测扫气效率的影响区间，避免前期设计阶段出现型线匹配失误导致的漏气、压缩比不足等问题。针对小型动力场景的轻量化需求，模型中转子的三个减重孔位也做了结构应力传递路径的几何优化，在保证转子结构刚度的前提下尽可能去除冗余材料，降低偏心轴带动转子旋转时的转动惯量，提升引擎的转速响应速度，缸体的壁厚设计也参考了常规铝合金压铸的工艺要求，预留了冷却水道的布设空间，可直接延伸做冷却系统的结构设计。
