汪克尔转子发动机核心型线结构设计参考

　　从实际功能逻辑来看，转子发动机的核心做功逻辑是三角转子在“8”字形气缸型腔内做行星运动，将三个分隔腔室的容积周期性变化，依次完成进气、压缩、做功、排气四个冲程，和传统四冲程机每两转完成单次做功循环不同，单转子每转即可输出一次做功，动力输出的连续性更优，这也是其在对动力单元体积重量有严苛限制的场景中具备不可替代性的核心原因。做这类结构的三维设计时，首先要锚定的是气缸型线的双弧外旋轮线生成基准，转子的三个顶点密封件始终要和气缸壁保持贴合，一旦型线参数出现偏差，就会出现腔室密封失效、压缩比达不到设计值、运转过程中出现卡滞甚至构件碰撞的问题，不少初入动力结构设计的从业者容易在偏心距、创成半径、等距半径的参数匹配上出现计算偏差，最终导致做出的模型无法还原真实运动关系，这套参考结构可以直观展示各参数匹配后的几何边界，帮助设计者快速校验自身参数计算的合理性。在小排量高功率密度动力装置的研发场景里，转子发动机凭借无往复运动构件、运转平顺性强、同功率下体积重量远低于传统往复式活塞机的特性，一直是小型航空动力、便携发电机组、特种作业车辆动力单元选型时的重点关注方向。这套结构模型聚焦汪克尔式转子发动机的核心运动副几何关系，还原了三角转子与气缸型线的啮合基准，能为结构设计阶段的运动干涉校验、密封件安装槽位预留提供直观的三维参照。

　　从安装边界来看，这类转子结构的动力输出轴为偏心轴，和传统活塞机的曲轴输出逻辑有明显差异，偏心轴的主轴颈支撑位、转子轴承的安装位、前后端盖的密封配合面都需要和转子的运动包络留出足够安全间隙，通常转子的最大回转直径决定了整机的径向安装尺寸，偏心轴的轴向长度则和端盖布置、冷却油道、进排气道的布局直接相关，在做整机适配设计时，不能直接套用传统活塞机的安装接口尺寸，需要结合转子的运动包络重新规划周边附件的布置位置。

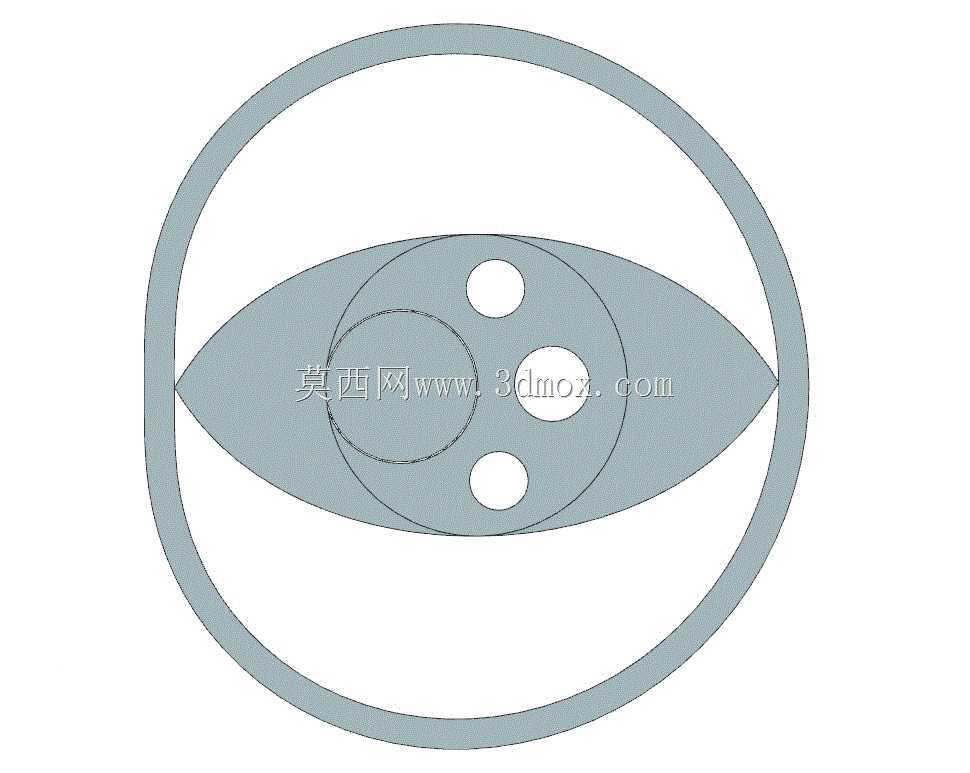

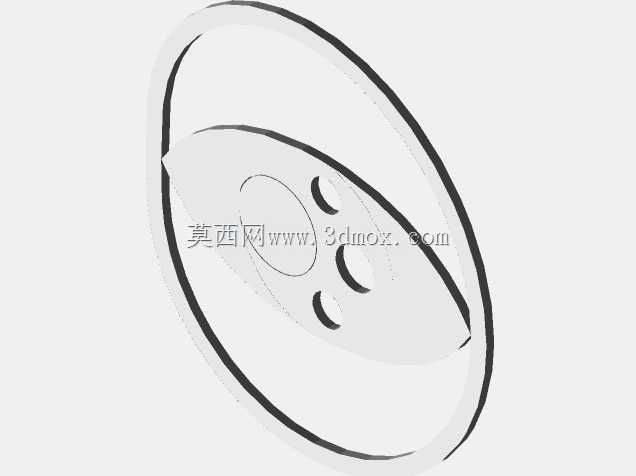

　　在实际工程应用中，转子发动机的密封件磨损、燃烧室热负荷不均是长期存在的技术痛点，三角转子的三个端面密封片、顶点密封销的安装槽位尺寸精度直接决定了密封件的使用寿命，做三维结构设计时，槽位的公差带、热膨胀补偿间隙都需要结合转子的运动轨迹做反复校验，这套结构模型清晰呈现了转子本体上的密封件安装基准位置、减重孔的布局逻辑——转子上的三处圆形开孔并非随意设置，是在保证转子结构强度、满足偏心轴承安装空间的前提下，尽可能降低转子自身转动惯量，减少偏心轴运转时的不平衡振动，同时也能为冷却介质的流动留出通道，降低转子工作时的热积累。

　　不少做小型动力改装、航空模型动力适配的从业者，在设计转子发动机外围结构时，经常会忽略转子运动过程中的最大外廓包络，导致进排气口的位置和转子运动轨迹出现干涉，或是端盖的凹腔深度不足，刮蹭转子端面，通过三维模型的运动仿真配合这类基准结构的参照，可以在设计阶段就规避这类低级错误，减少后续样机试制时的反复修改成本。另外需要注意的是，转子的偏心轴承安装位是整个结构的受力核心，做功冲程的燃气压力会通过转子直接传递到偏心轴承上，这个位置的结构圆角、壁厚设计都需要结合燃烧压力做强度校核，模型上呈现的轴承安装位尺寸比例，是经过多轮迭代后的通用基准比例，在做不同排量的转子结构缩放设计时，不能单纯按线性比例缩放壁厚，需要结合材料的力学性能、目标工况的爆发压力重新做强度验算，避免出现运转过程中转子开裂、轴承抱死的故障。
