禧玛诺RX100系列自行车制动杆护罩结构

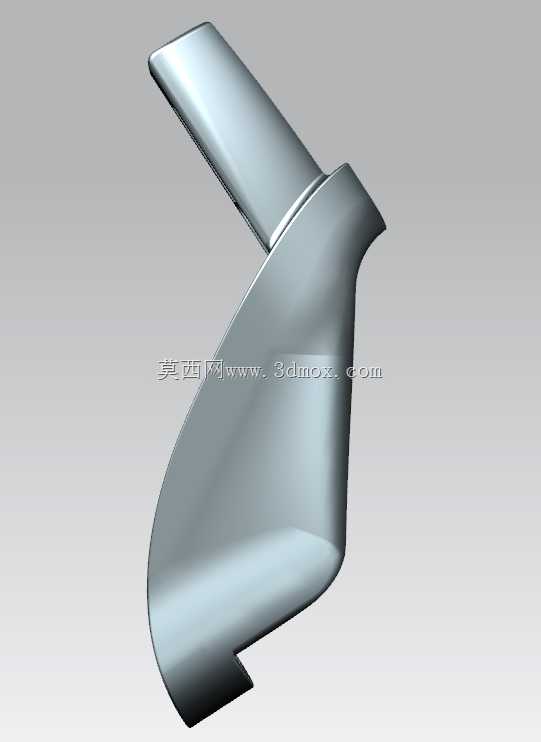

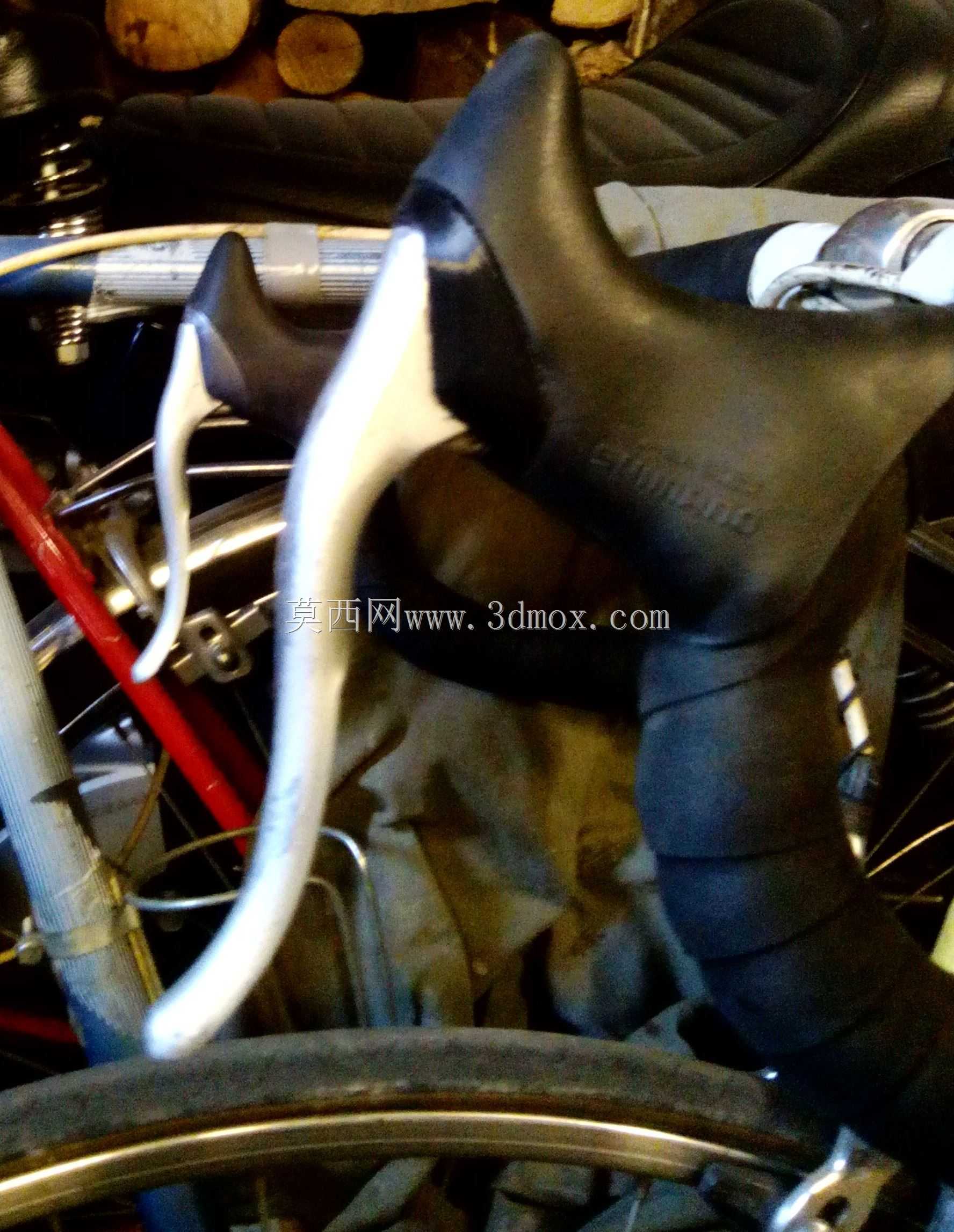

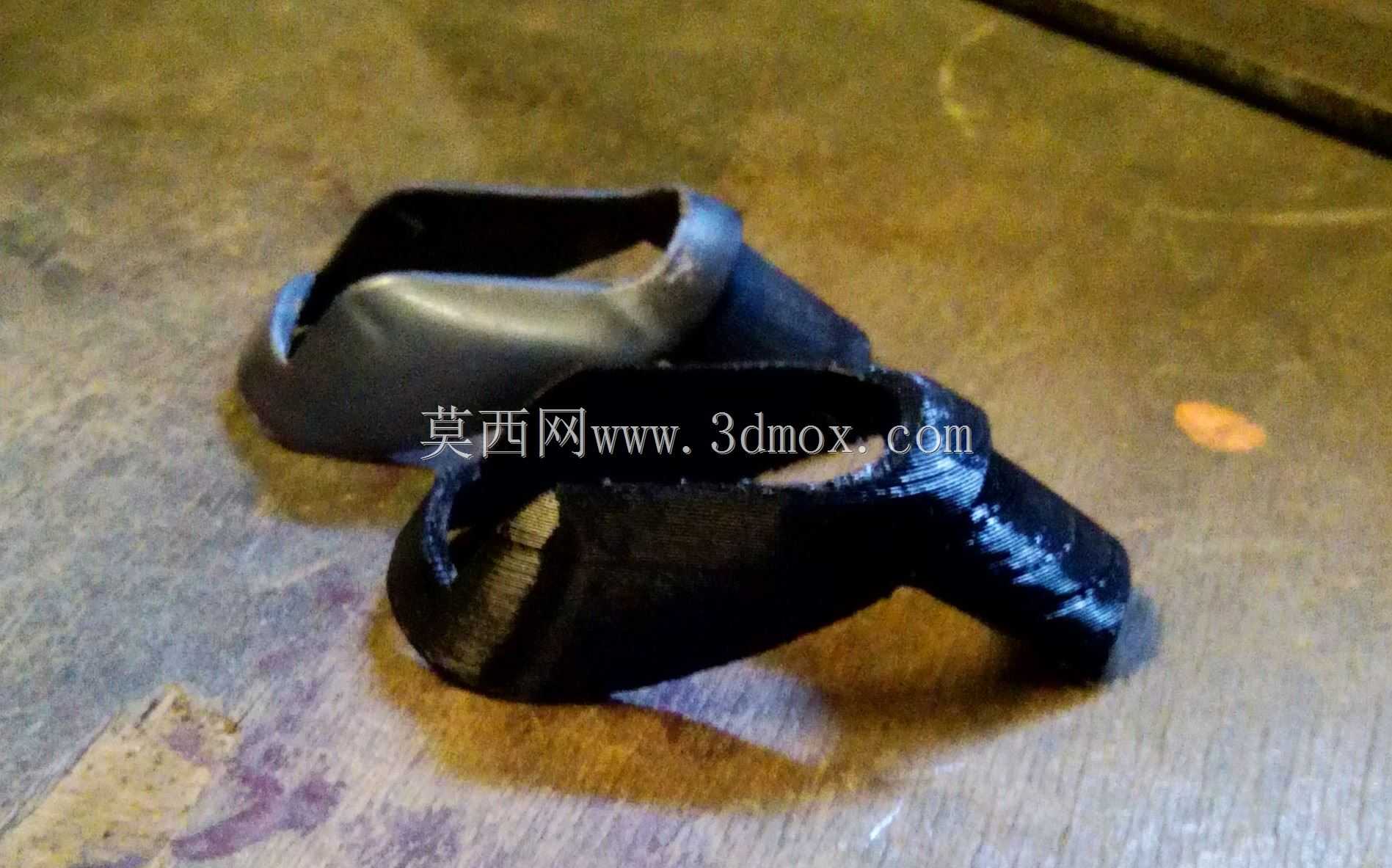

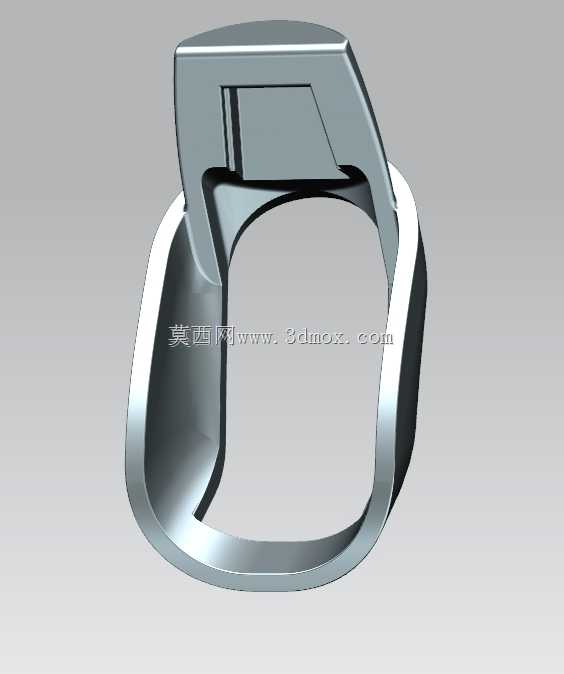

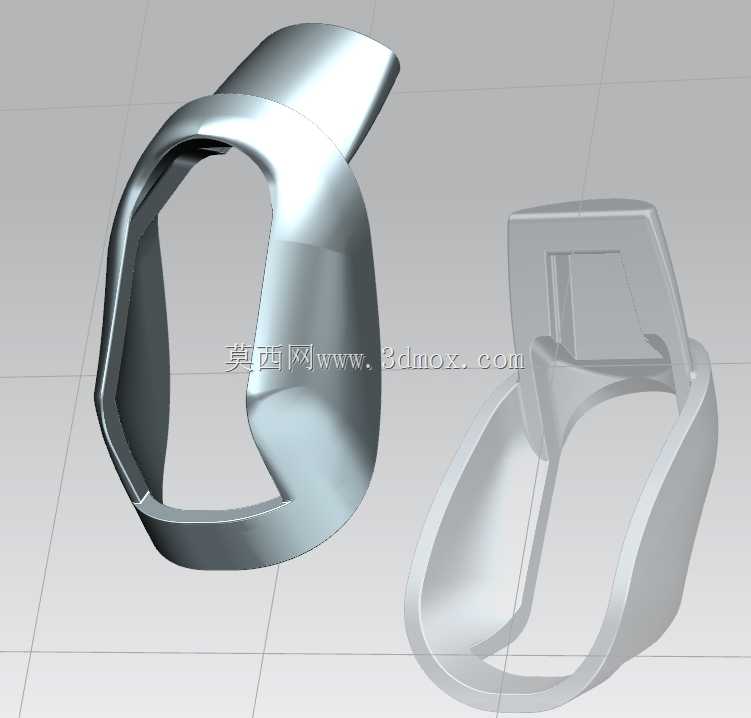

在民用运动自行车的长期使用场景中，老式禧玛诺入门级公路刹车组件的小塑料护罩属于高频损耗的易损件，这类零件本身不承担核心制动力传导功能，却直接决定了刹车手柄的握持手感、走线防护能力以及整体外观完整度，一旦出现断裂丢失，市面上很难找到对应年代型号的全新替换备件，很多存量老车因此出现握持硌手、刹车走线外露积灰、手柄金属边缘锈蚀的问题。这个零件的安装边界完全贴合RX100 BL-A550刹把的金属基座轮廓，整体为带弧度的环形包覆结构，上部延伸出对应刹把枢轴位置的遮挡段，下部环边刚好卡在刹把基座的安装卡槽内，不需要额外螺丝固定，依靠自身注塑件的弹性形变就能卡紧到位，安装后不会随刹车捏合动作产生位移，也不会干涉刹把的正常转动行程。从设计思路来看，这类小护罩不需要承担结构载荷，因此壁厚设计均匀控制在1.5mm左右，既保证了足够的抗冲击韧性，避免日常磕碰碎裂，也不会因为壁厚过大导致安装时卡滞，所有转角位置都做了R2以上的圆角过渡，一方面符合注塑成型的工艺要求，避免尖角位置出现应力集中开裂，另一方面也贴合骑行时的手部握持曲线，不会出现硌手的棱角。零件的内轮廓完全复刻原刹把基座的曲面外形，和金属基座的贴合间隙控制在0.2mm以内，既不会因为间隙过大出现晃动异响，也不会因为尺寸过盈导致安装困难，外轮廓则顺着刹把的整体造型做流线型过渡，和原装零件的视觉一致性极高。在实际使用中，这个护罩一方面可以阻挡骑行过程中的泥水、灰尘进入刹把的枢轴转动位置，减少枢轴的磨损卡顿，延长刹车组件的维护周期，另一方面可以覆盖金属基座的锐边，在骑行者握持上把位或者下把位操作刹车时，手部不会直接接触金属毛边，提升长时间骑行的握持舒适度。针对这类停产老零件的还原设计，核心难点在于曲面的精准度，因为原零件是注塑成型的自由曲面，没有规则的几何特征可以直接测量，需要通过多次拟合调整曲面曲率，保证安装后的贴合度，同时还要考虑3D打印成型的工艺特性，调整壁厚和脱模角度，让打印出来的零件不需要过多后处理就能直接安装使用，安装后可以达到和原装零件一致的使用效果，解决老款自行车配件难找的维修痛点。
