机械制图入门带斜切凸块练习素材

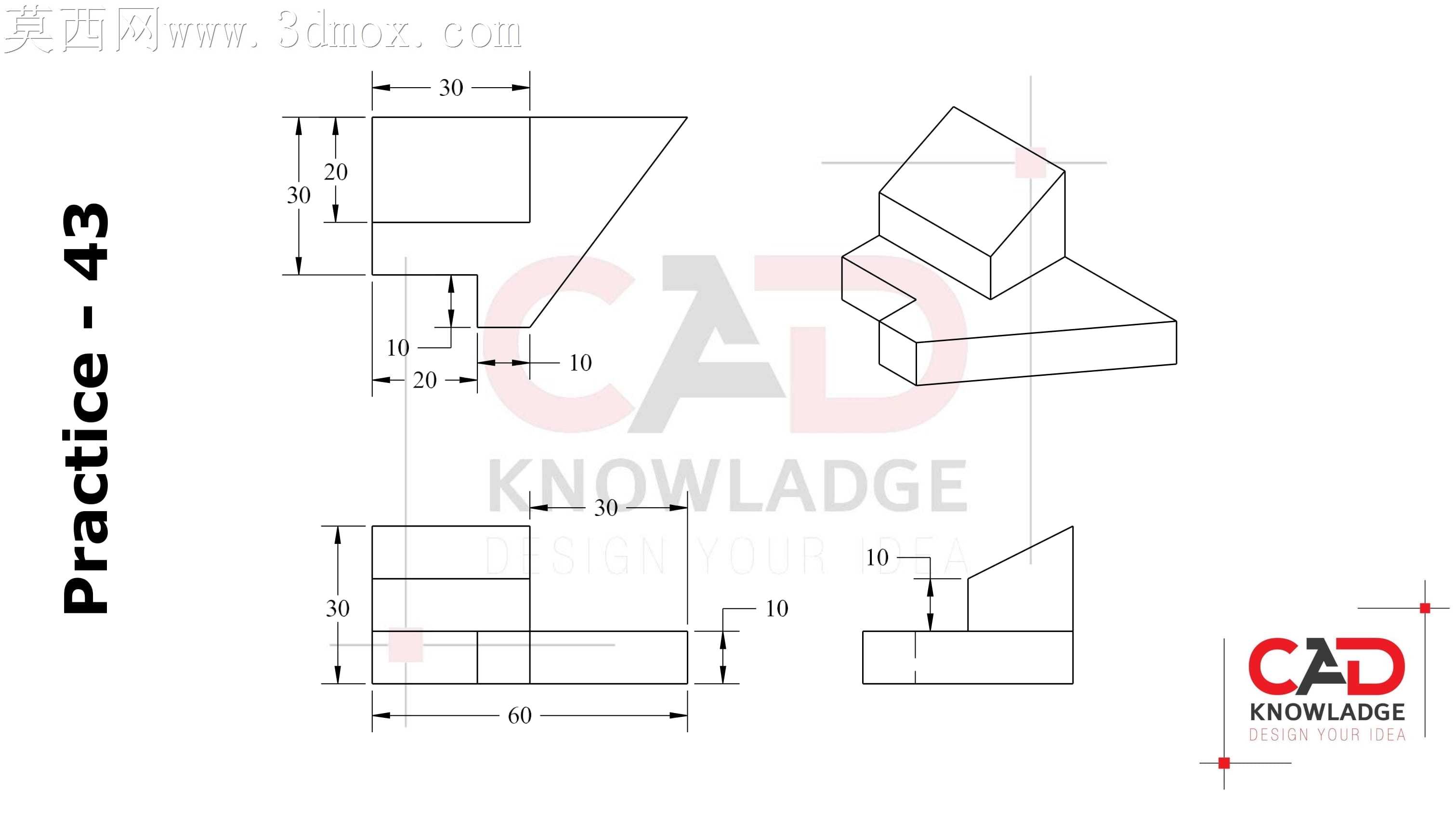

刚接触机械加工的新手最容易在斜切结构的尺寸换算上栽跟头，不少学徒对着图纸上的45度斜角标注，要么算错斜面的实际加工余量，要么把凸台的定位尺寸搞混，最后铣出来的零件要么斜面角度超差，要么相邻台阶的配合面错位，连最基础的直角块都做不到尺寸闭合。这套练习素材里的带斜切凸块结构，刚好戳中新手识图的薄弱点，没有复杂的曲面或者多零件装配干扰，所有尺寸都围绕直角基体、顶部凸台、侧方45度斜切面三个核心结构排布，练的时候不用被冗余结构分散注意力，能把精力全放在尺寸链的核对上。看图纸上的标注，30毫米的总长、20毫米的台阶定位、10毫米的凸台宽度，每一个尺寸都和斜切面的起止位置有对应关系，新手在对照二维图画三维模型的过程中，能慢慢摸清楚斜角标注的基准逻辑——不是随便给个角度就完事，斜面的两个端点必须和相邻的直边尺寸形成闭合的尺寸链，不然加工的时候根本找不到下刀的基准点。不少人练这类题的时候会忽略斜切面和顶部凸台的交线位置，要么把斜面切得太靠上吃掉凸台的边角，要么留的余量太多导致斜角根部有多余的残料，其实只要顺着标注的尺寸把每一条边的投影关系理清楚，就能发现45度角的斜边刚好和台阶的竖直边、水平边形成等距的直角边，根本不需要额外计算三角函数，顺着尺寸链推就能找准交线的位置。练熟这类基础结构，再去碰带多个斜角、复杂台阶的零件图，就不会出现尺寸漏看、基准找错的问题，毕竟车间里加工的零件，再复杂的结构也都是由这类直角、斜切、台阶的基础特征组合而来，把基础的尺寸对应关系练到形成肌肉记忆，后续看复杂图纸的时候才能快速抓准核心基准，不会被细碎的标注绕晕。这类练习还有个容易被忽略的点，就是轴测图和二维视图的对应关系，很多新手能对着二维图抄尺寸，但一到根据轴测图反推二维标注、或者根据二维图画轴测示意的时候就卡壳，这套素材里同时配了二维工程图和等轴测示意，练的时候可以来回切换视角核对，慢慢建立起二维投影和三维实体的空间映射感，不用再靠死记硬背“长对正、高平齐、宽相等”的口诀，对着实物结构就能自然反应出各个视图的投影形状。
