电脑CPU散热用轴流风扇结构设计

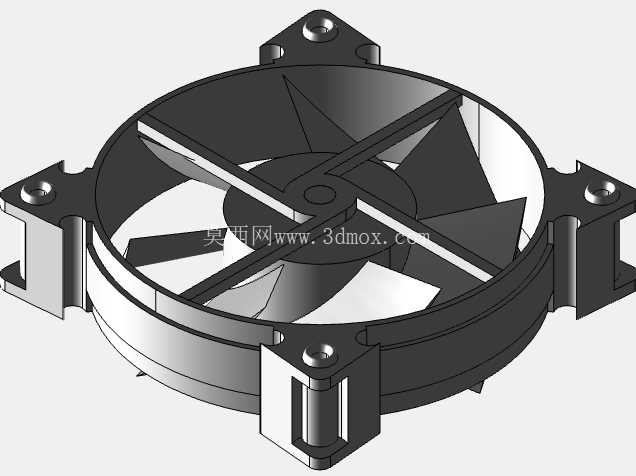

这款轴流风扇主要面向台式电脑处理器的风冷散热场景，是常规塔式、下压式CPU散热器的核心风动部件，也可拓展适配ITX紧凑型机箱的局部辅助散热、工控板卡芯片主动散热等小空间风冷需求场景。从实际装机的适配逻辑来看，该风扇采用四角固定的安装结构，四个带安装孔的固定支脚均匀分布在扇框外沿的四个对角位置，安装孔位匹配主流CPU散热扣具的通用孔距标准，可直接兼容市售绝大多数LGA、AM系列处理器平台的散热器安装支架，不需要额外定制转接件就能完成装配。扇体整体外轮廓为正方形，扇框采用窄边设计，在保证扇叶转动防护强度的前提下尽可能压缩了非必要的边框宽度，适配120mm标准风扇位的安装边界，整体厚度控制在常规25mm风冷风扇的尺寸区间内，既不会因为扇体过厚挤占机箱内的内存、显卡安装空间，也能保证足够的轴向进风深度，避免进风侧气流紊乱导致的风压损失。

从功能特性来看，该风扇采用7片后掠式扇叶设计，扇叶的叶根到叶梢做了连续的扭角变化，靠近叶根位置的安装角更大，适配轮毂处较低的线速度，尽可能提升轮毂区域的气流驱动能力，减少扇叶中心区域的气流死区；叶梢位置的安装角逐步收窄，匹配更高的线速度，降低叶梢位置的气流分离损失，同时减少扇叶转动过程中的涡流噪音。扇叶中心的轮毂位置做了圆弧过渡的导流面，能够引导轴向进入的气流平顺转向，沿扇叶的径向通道向外推送，避免气流在轮毂正面形成驻涡影响进风效率。四个固定支脚与扇框的连接位置做了加厚的筋位补强，能够降低风扇高速转动时的共振传导，减少固定位置的震动传递到散热鳍片或者机箱壁面引发的异音。

设计过程中优先考虑了小空间内的风压与风量平衡，不同于机箱排风用的大风量低风压风扇，CPU散热用风扇需要克服密集散热鳍片的风阻，因此扇叶的弦长从叶根到叶梢做了渐变加宽处理，提升扇叶对气流的做功能力，保证气流能够穿透鳍片间隙带走热量。扇框的内圈与扇叶的叶梢间隙控制在极小的范围内，减少叶梢位置的回流损失，提升风扇的静压输出能力，即使在鳍片风阻较大的塔式散热器上使用，也能保证足够的有效风量通过散热鳍片。扇体的出线位置设置在其中一个固定支脚的侧边，走线方向沿支脚延伸，不会突出扇体平面，安装时不会与散热鳍片或者主板元件产生干涉。

从实际使用的适配性来看，该结构的风扇既可以单独作为下压式散热器的风源，直接向处理器表面的散热底座吹风，也可以成对安装在塔式散热器的鳍片两侧，形成推拉式的风道组合，进一步提升高负载工况下的散热效率。扇叶的材质选用常规的玻纤增强PBT材质，具备足够的刚性和耐温性能，长期在处理器周边的高温环境下工作不会出现扇叶变形的问题，固定支脚的安装孔内可以加装硅胶减震钉，进一步降低转动震动的传递，适配对运行噪音有要求的使用场景。整个结构没有冗余的设计元素，所有的外形特征都服务于气流效率提升和安装适配性，没有多余的装饰性结构，能够直接用于常规风冷散热器的配套结构设计参考，也可以作为小尺寸轴流风扇的基础结构模板，根据具体的转速、噪音需求调整扇叶的扭角和弦长参数，快速衍生出适配不同散热功率需求的风扇结构。
