波音777民航客机外观结构三维数模

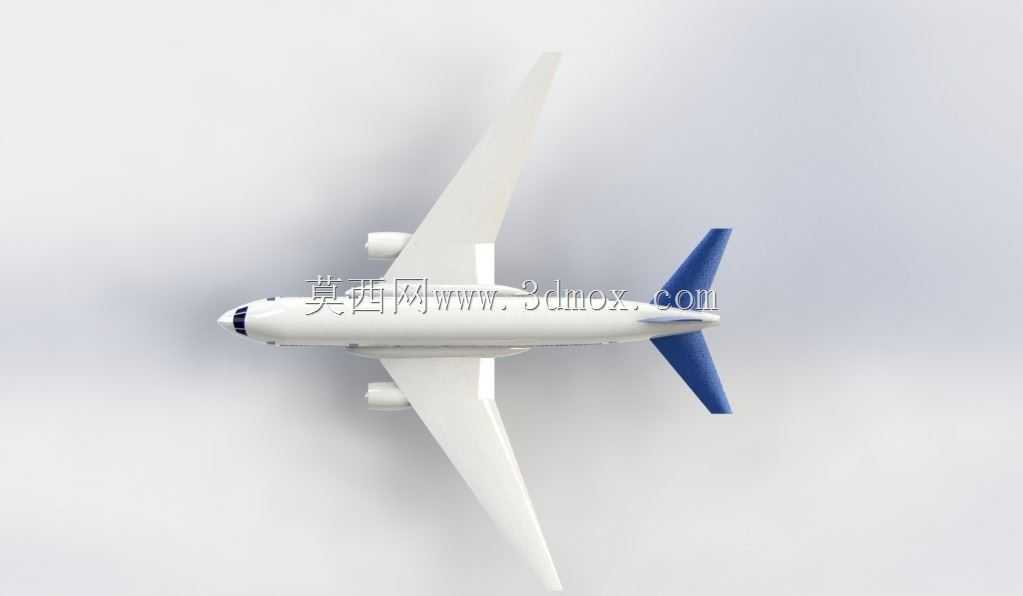

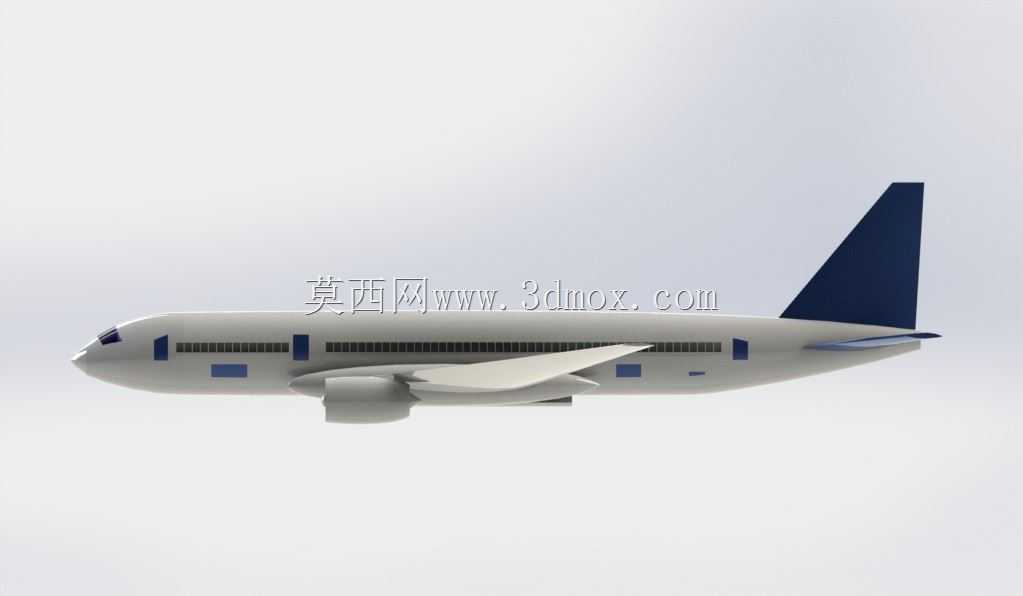

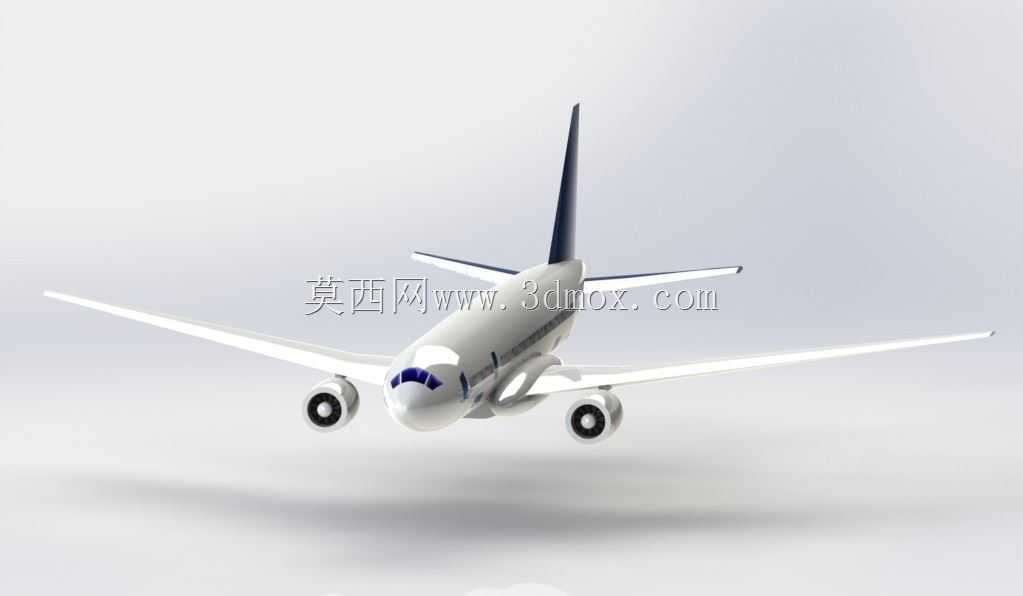

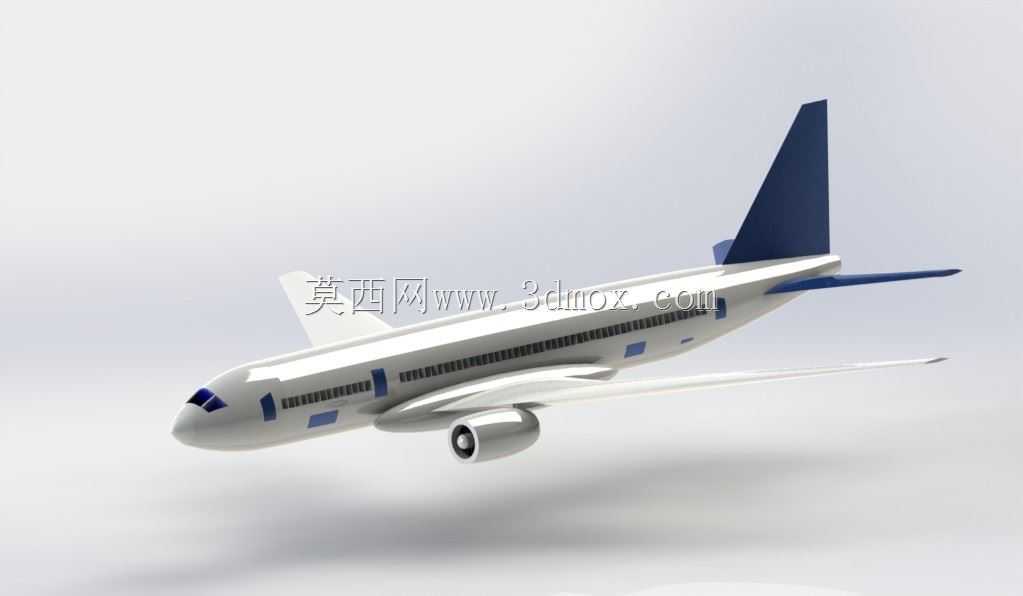

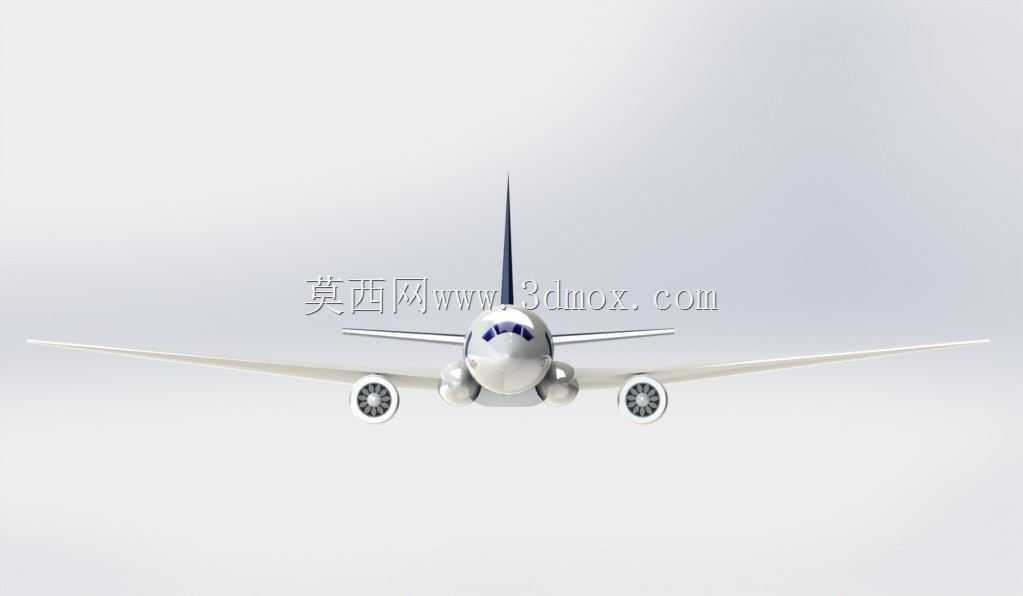

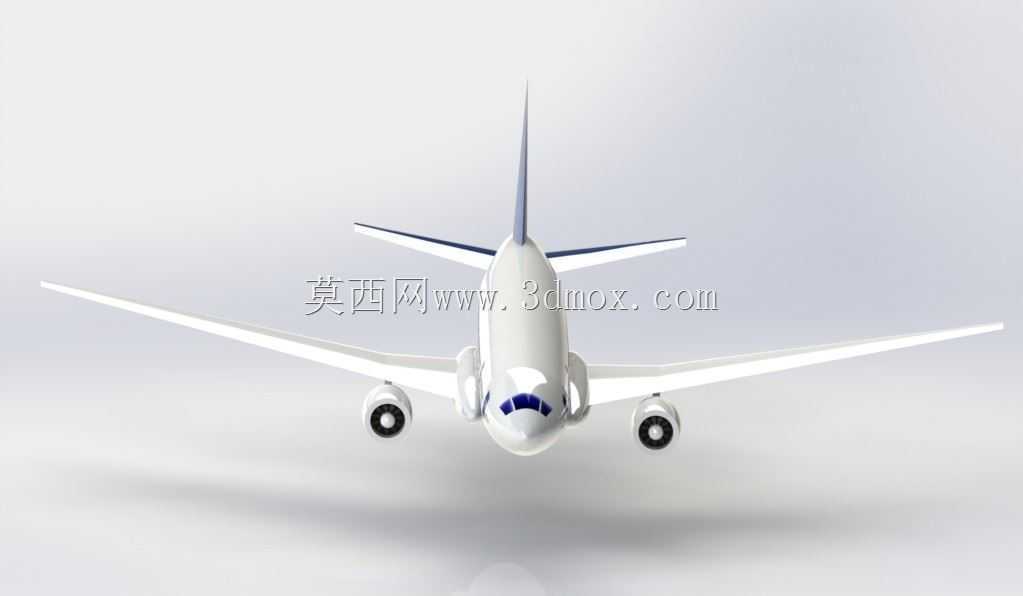

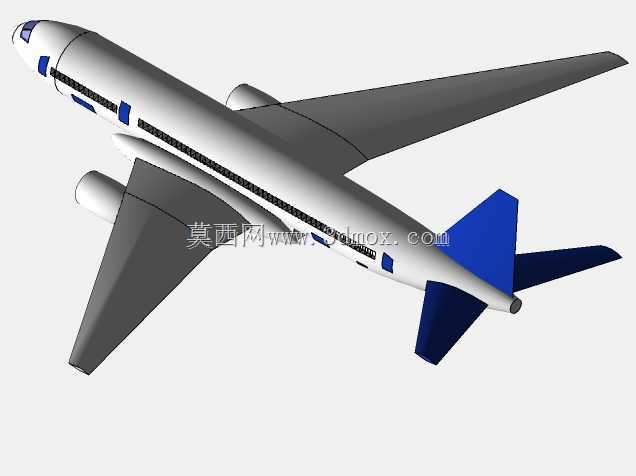

该三维数模还原了宽体民用客机的整机外观结构，建模过程中优先遵循干线民航客机的气动布局逻辑，机身采用变截面长筒形流线设计，机头段做圆弧收窄处理以降低巡航阶段的空气阻力，驾驶舱风挡区域按照实际机型的倾角做曲面拟合，保证外形还原度的同时，为后续做气动仿真预留了曲面连续性基础。机翼采用下单翼布局，翼根与机身下部做平滑过渡融合，翼型选取适配亚音速巡航的超临界翼型特征，翼尖设置上翘式翼梢小翼，能够在建模阶段就直观体现减阻设计的结构形态，发动机吊舱通过吊挂结构连接于机翼下方，吊舱外形做流线包覆处理，短舱进气口与尾喷口的轮廓比例严格参照实机的尺寸边界，保证整体比例协调。尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼的后掠角度、相对安装位置都按照实机的气动配平要求设置，垂尾前缘后掠角符合高速飞行时的航向稳定性设计需求，平尾安装位置避开机翼下洗气流的主要影响区域，能够直观体现整机气动面的布置逻辑。起落架部分做了简化的外观还原，前起落架位于机头下方舱段位置，主起落架布置于机翼根部与机身连接的腹舱区域，起落架舱门的轮廓与开合边界做了明确的结构区分，能够清晰展示收放机构的安装空间预留。在实际工程应用场景中，这类整机外观数模可用于航空科普教具的结构演示、民航地勤实训设备的外形适配设计、机场地面保障装备的作业空间校核，也可作为航空类文创产品设计的外形基准参考。建模时对机身表面的客舱舷窗排布、舱门位置都做了等比例还原，机身分段的接缝位置做了细节刻画，能够直观体现民机机身的分段制造逻辑，曲面建模过程中保证了G2连续，避免出现曲面褶皱、曲率突变的问题，可直接用于后续的渲染展示、3D打印验证等环节。整机的尺寸边界严格参照宽体客机的实际参数设置，机身长度、翼展、机高的比例关系符合实机的尺寸规范，在做机场场景建模、地面保障设备适配时，可直接调用该数模做空间干涉检查，无需额外调整比例。机身下部的货舱舱门轮廓、天线布置位置也做了对应还原，能够满足不同场景下的外观展示需求，建模时将不同结构部件做了分层管理，机身、机翼、尾翼、发动机、起落架等部件独立分组，方便后续根据需求做单独的结构调整或者拆解展示。
