龙门式数控木工镂铣加工设备

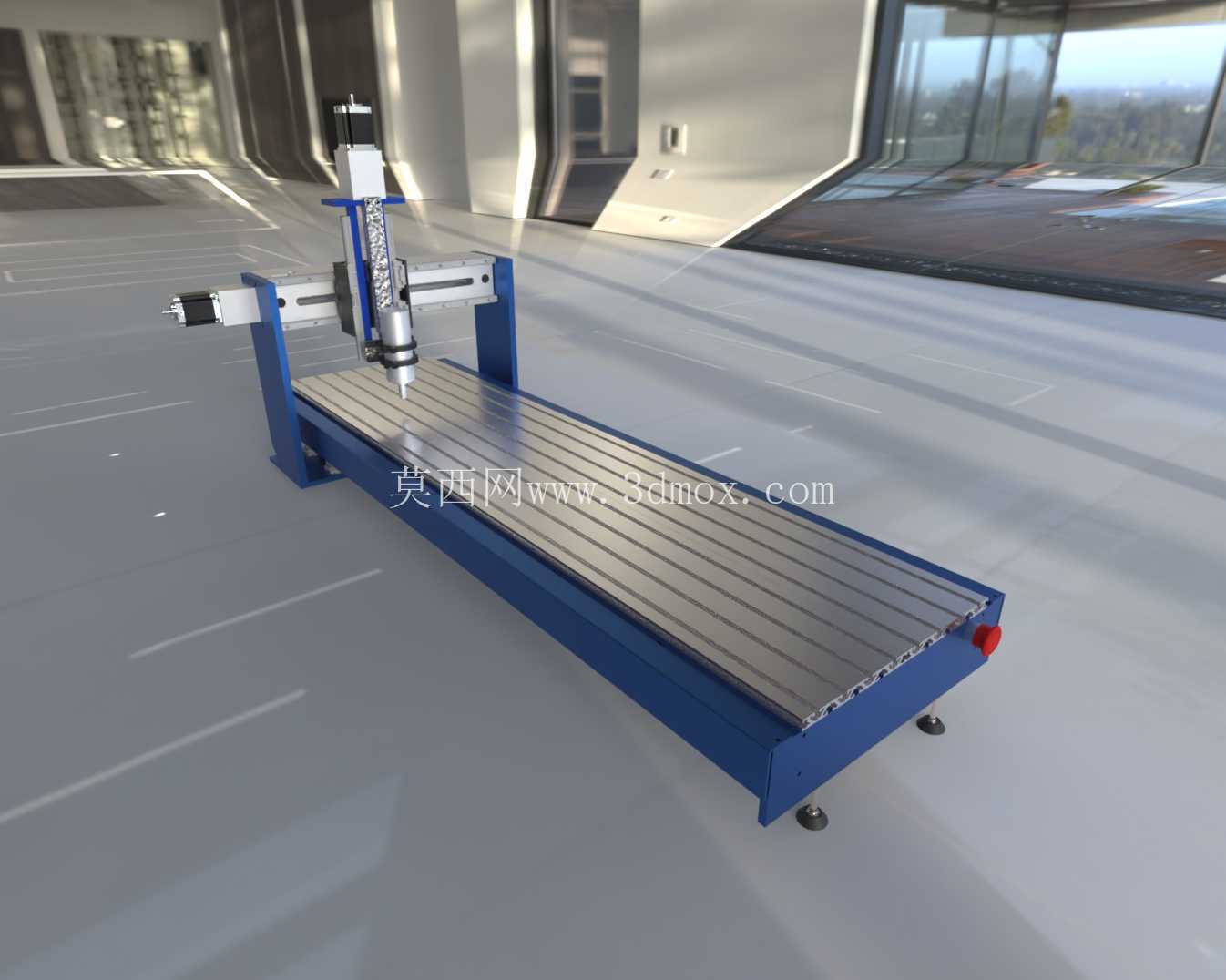

　　这款龙门式数控镂铣加工设备主要面向木工板材加工场景，在家具制造、广告板材裁切、装饰构件加工、非金属板材开槽等工况中承担平面铣削、轮廓镂刻、开槽钻孔等工序。设备采用长工作台跨距布局，工作台面铺设多道平行T型槽铝型材台面，可适配大幅面板材的装夹定位，长条形床身底座为整机提供刚性支撑，底部配置可调支撑脚杯，可在车间地面完成水平校准，抵消地面不平带来的安装误差。

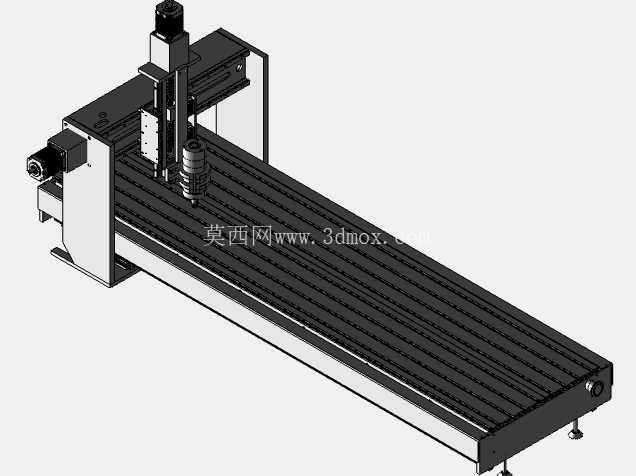

　　从结构设计思路来看，整机采用龙门动梁式布局，两侧立式立柱架设在床身两端，横梁横跨工作台上方，搭载铣削主轴的滑座可沿横梁横向移动，主轴滑枕可沿垂直方向完成进给升降，龙门整体可沿床身纵向导轨完成长距离进给，三个进给轴的运动范围覆盖整个工作台加工区域，这种布局的优势在于工作台固定承载板材，运动部件重量分布均匀，长行程加工时机床刚性不会因跨距增大出现明显衰减，相比台式小型镂铣设备，大幅面加工的稳定性更有保障。

　　主轴单元安装在滑枕下端，配置专用木工铣削刀柄，可装夹各类镂铣刀具、开槽刀、钻孔刀，针对木材、亚克力、密度板、PVC板材等非金属材料加工时，主轴高转速运行可保证切削面光滑无毛刺，减少后续打磨工序的工作量。横梁两端的传动组件布局对称，纵向进给驱动布置在床身侧方，可带动龙门整体沿床身长度方向平稳移动，横向进给驱动集成在横梁内部，带动主轴滑座沿横梁左右移动，垂直进给则负责主轴的下刀与抬刀动作，三轴配合可完成任意平面轮廓的走刀加工。

　　设备的安装边界需要结合车间布局提前规划，长条形床身沿板材上料方向布置，周边需要预留板材上下料的操作空间，工作台两侧要留出操作人员清理切屑、更换刀具的通行距离，设备就位后先调整底部脚杯将床身调平，再校验导轨直线度与横梁水平度，避免长期加工出现台面倾斜导致的加工深度不均问题。电气控制组件可安置在床身侧方或独立机柜内，走线沿床身、立柱的内腔布设，避免加工过程中木屑散落堆积在管线表面，车间配套除尘接口可对接主轴侧的吸尘罩，将铣削产生的木屑即时抽走，维持加工区域整洁。

　　在实际选型应用中，这类设备常替代人工手持镂铣机完成批量板材的重复加工，比如定制家具的柜门雕花、广告行业的亚克力字裁切、装饰行业的木构件开槽，数控走刀的一致性远高于人工操作，批量加工时工件的尺寸误差可控制在很小范围内。设备的床身采用焊接钢结构件，经过时效处理消除内应力，长期承受切削振动也不易出现结构变形，导轨选用适配粉尘工况的线性导轨，配合防尘护罩可阻挡木屑进入传动副，延长部件使用寿命。工作台面的T型槽可配合压块、快速夹具固定不同尺寸的板材，小工件可直接在台面任意位置装夹，大幅面板材可横跨整个工作台一次性完成整板加工，无需多次翻面重新定位，减少二次装夹带来的定位误差。主轴侧的红色限位触发件布置在行程末端，进给轴移动到极限位置时可触发限位信号，避免运动部件超程碰撞，各轴的传动端配置限位挡块作为机械防护，即便电控信号失效也能硬限位阻止部件脱出。

　　针对木工加工的特殊工况，设计阶段就考虑了木屑防护问题，所有导轨、丝杠的外露面都可加装折叠防尘罩，电气接头选用防尘等级适配的接插件，车间环境中的木屑粉尘不会轻易进入运动部件内部。设备操作时操作人员只需在控制端导入加工路径代码，设备即可自动完成走刀加工，上下料工序可在工作台空闲区域同步进行，加工节奏连贯。相比金属切削机床，这款镂铣设备的主轴转速区间更高、进给速度更快，适配非金属材料的高速切削特性，切削负载更小但运动行程更长，结构设计上在保证刚性的前提下控制了运动部件的重量，让进给动作更加灵活，长幅面加工时的走刀流畅度完全满足木工行业的加工需求。
