梅赛德斯三叉星环形车标外观结构

　　环形三叉星标识在整车外观体系中属于辨识度很高的装饰承载件，常见于车头格栅中央、尾门饰板、轮毂盖、方向盘气囊盖以及展台展具的品牌展示区域。它并不是单纯按平面图案拉伸得到的摆件，建模时需要同时照顾圆环外轮廓、三根星臂的空间扭转、表面高光走向和背部安装边界。实际装车场景中，车标往往位于格栅前方或车身外覆盖件的视觉中心，周围会与镀铬饰条、雷达罩、牌照安装区、发动机盖分缝发生位置关系，因此三维结构不能只追求正面图案相似，还要预留背部卡扣、定位柱、胶粘面或螺纹固定座的空间。

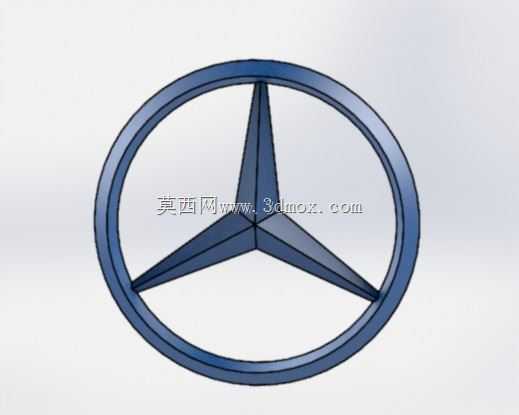

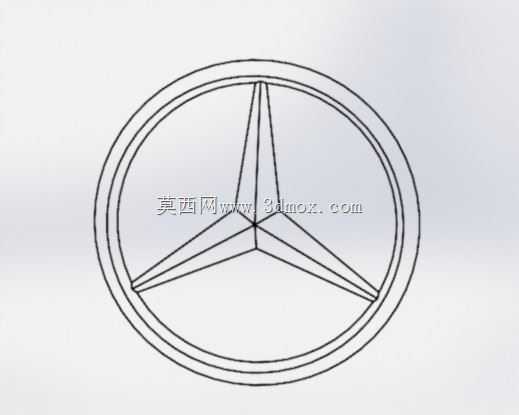

　　从造型逻辑看，外圈采用连续封闭环，承担品牌轮廓的完整边界；内部三根星臂按约120度均布，从中心交汇区向外延伸并接近环体内壁。星臂截面不能做成简单等厚薄片，否则渲染时侧面发闷，真实零件上通常带有棱线、微弧面和边缘倒角，使光线沿臂长形成连续高光。中心交汇区域需要适当加厚，既是三根星臂的力流汇合处，也是背部安装结构最容易布置的位置。若用于外饰件，该区域可承接热熔柱、卡扣或定位销；若用于展示模型，则可作为背部支撑柱的连接面。

　　安装边界方面，正面可见区域应保持圆环圆度和星臂对称度，背部则可根据载体不同设计成平面贴合、浅柱插入或环形止口。车头格栅安装时，车标背面与格栅基础面之间要留出避让间隙，避免装配应力压弯星臂；尾门安装时，外轮廓与周边钣金、饰条的间隙应均匀，不能因圆角过大导致标志显得漂浮。轮毂盖场景尺寸更小，壁面厚度和倒角比例需要同步收缩，防止三叉星臂在小尺寸下显得臃肿。

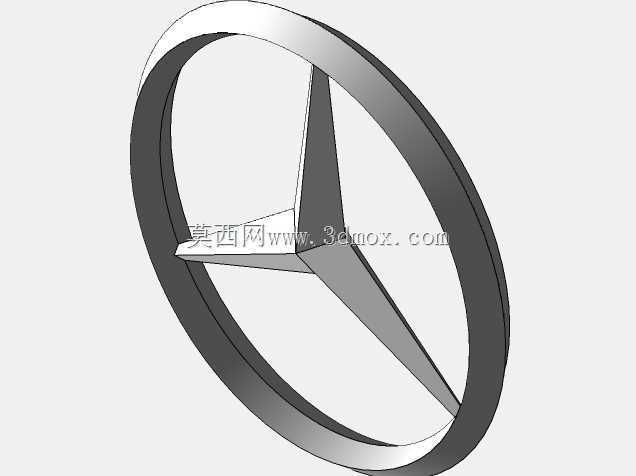

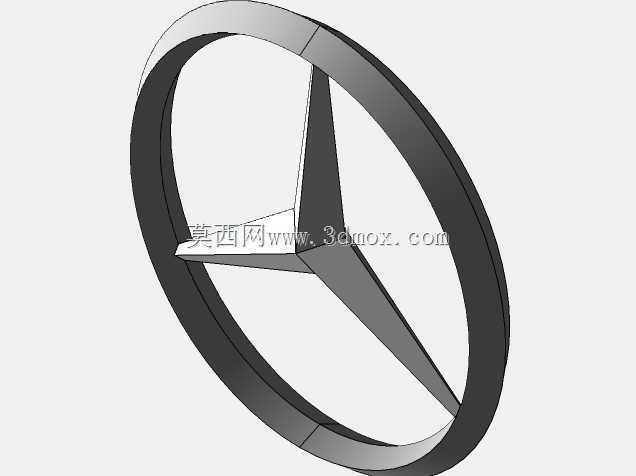

　　建模过程可先建立基准圆和三向放射中心线，确定环体中心线直径、星臂端点位置及中心交汇半径。环体采用扫略方式控制截面，星臂则沿放射路径建立带宽度变化的实体，根部宽、末端收窄，并在靠近环体处保留过渡材料。三根星臂完成后进行圆周阵列，再与外环合并，重点检查中心交汇处的褶皱面、环臂交接处的尖角以及背面壁厚突变。外观面需要保持连续反射，倒角不宜一刀切，外露边缘可小，背部非外观区可放大圆角以改善成型和受力。

　　在工程应用上，这类模型既可作为汽车外观造型评审中的品牌元素，也可用于格栅总成、尾门饰板、展车道具和宣传物料的空间校核。把它放入装配体时，应重点核对标志外径与安装凹腔的匹配、背部固定点高度、外伸量以及拆装工具空间；若前方涉及雷达波穿透区域，还需在后续详细设计中与材料、壁厚和雷达性能要求联动，而不是仅把标志当作独立装饰体处理。
