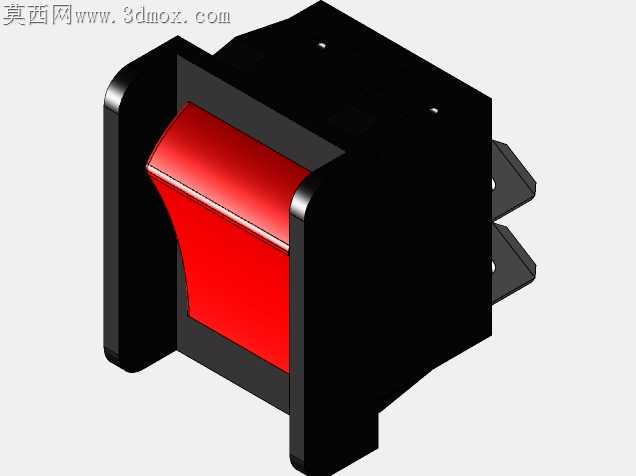

红面翘板式船型开关摇杆结构

常规翘板开关在批量注塑组装时，常出现摇杆按键与壳体卡合间隙不均的问题，按动时要么卡滞发涩，要么晃动松垮，长期使用还会因为摩擦面受力不均出现按键偏磨，甚至翘板脱落的故障。这款红面开关摇杆的结构设计，刚好针对这类加工装配的痛点做了细节调整。红色按键的曲面不是单纯做装饰弧度，按压接触面的内凹弧度贴合指腹施力角度，侧边的导向筋做了0.15mm的拔模斜度预留，和黑色壳体的导向槽配合时，能抵消注塑件常见的缩水变形公差，不会因为壳体注塑时的轻微翘曲就出现卡滞。壳体两侧的安装卡脚做了加厚的圆角过渡，卡入面板安装位时，不会因为硬插出现卡脚断裂，卡脚背面的定位凸点刚好卡进面板的定位孔，装配后不会出现开关整体转动偏移的问题。后端的插片接线端做了防退的倒刺结构，插接线端子后拉扯线束也不会出现端子松脱，避免接触不良打火的隐患。红色按键的边缘做了细微的圆角包边，没有尖锐的棱角，按压时不会割手，按键和壳体的配合间隙控制在0.1mm，既不会因为间隙过大进灰，也不会因为间隙过小在温度变化时因为热胀冷缩出现卡键。黑色壳体的内壁做了均匀的加强筋排布，既节省注塑原料，又能保证壳体的结构强度，安装拧紧面板螺丝时不会出现壳体开裂。摇杆的转动支点做了耐磨的凸点设计，减少转动时的摩擦面积，按动的手感更清脆，长期按动也不会因为磨损出现松垮晃动感。这类开关常用在小家电、电源控制机柜的面板上，结构细节的调整直接决定了实际使用的手感和寿命，没有冗余的设计，每一处结构都对应实际生产和使用中的常见问题，不需要额外做二次结构修改就能直接适配常规的面板开孔尺寸，开模量产的良率能比普通翘板开关高出不少。
