马特拉电厂620T/h锅炉本体钢结构

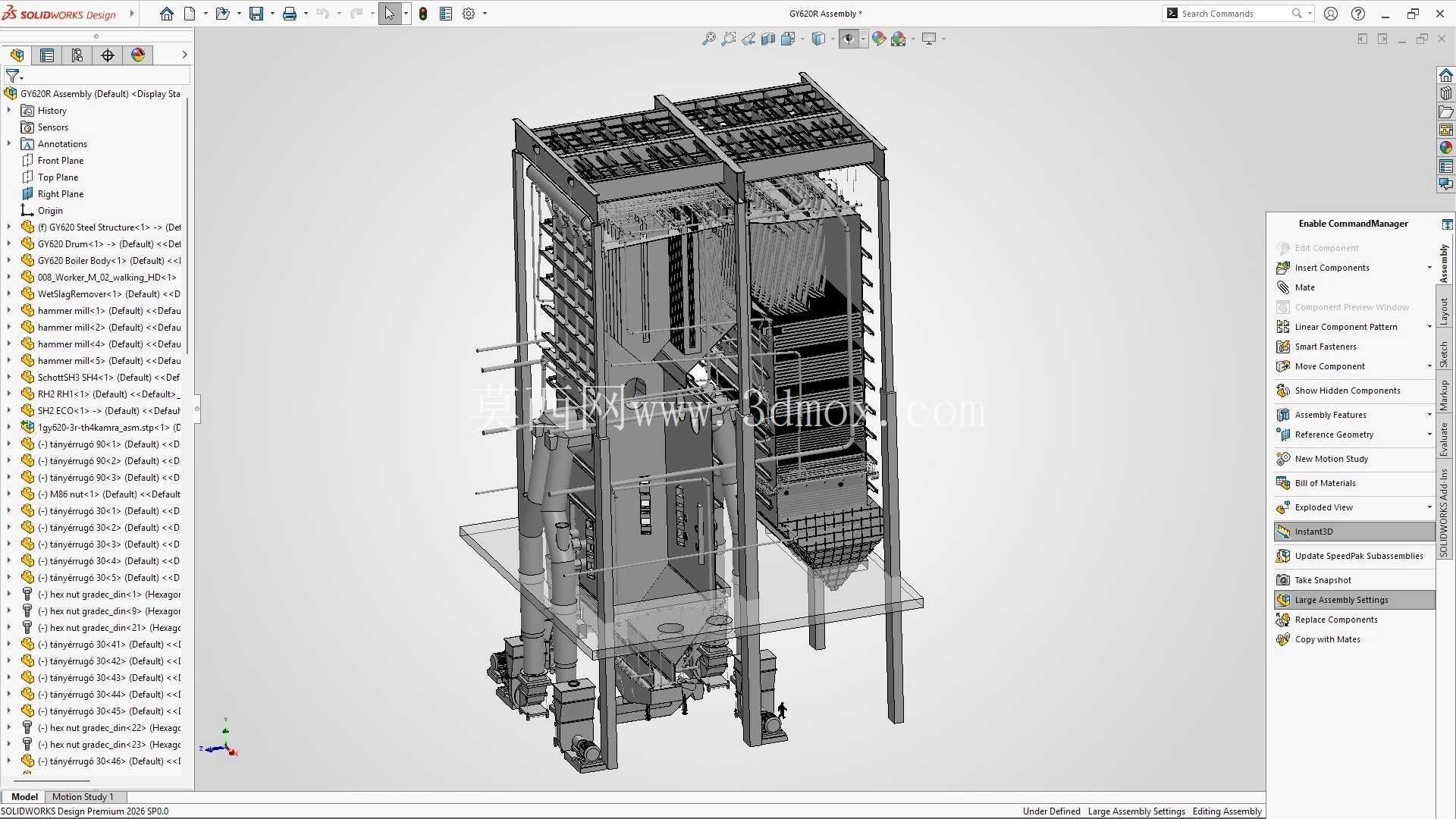

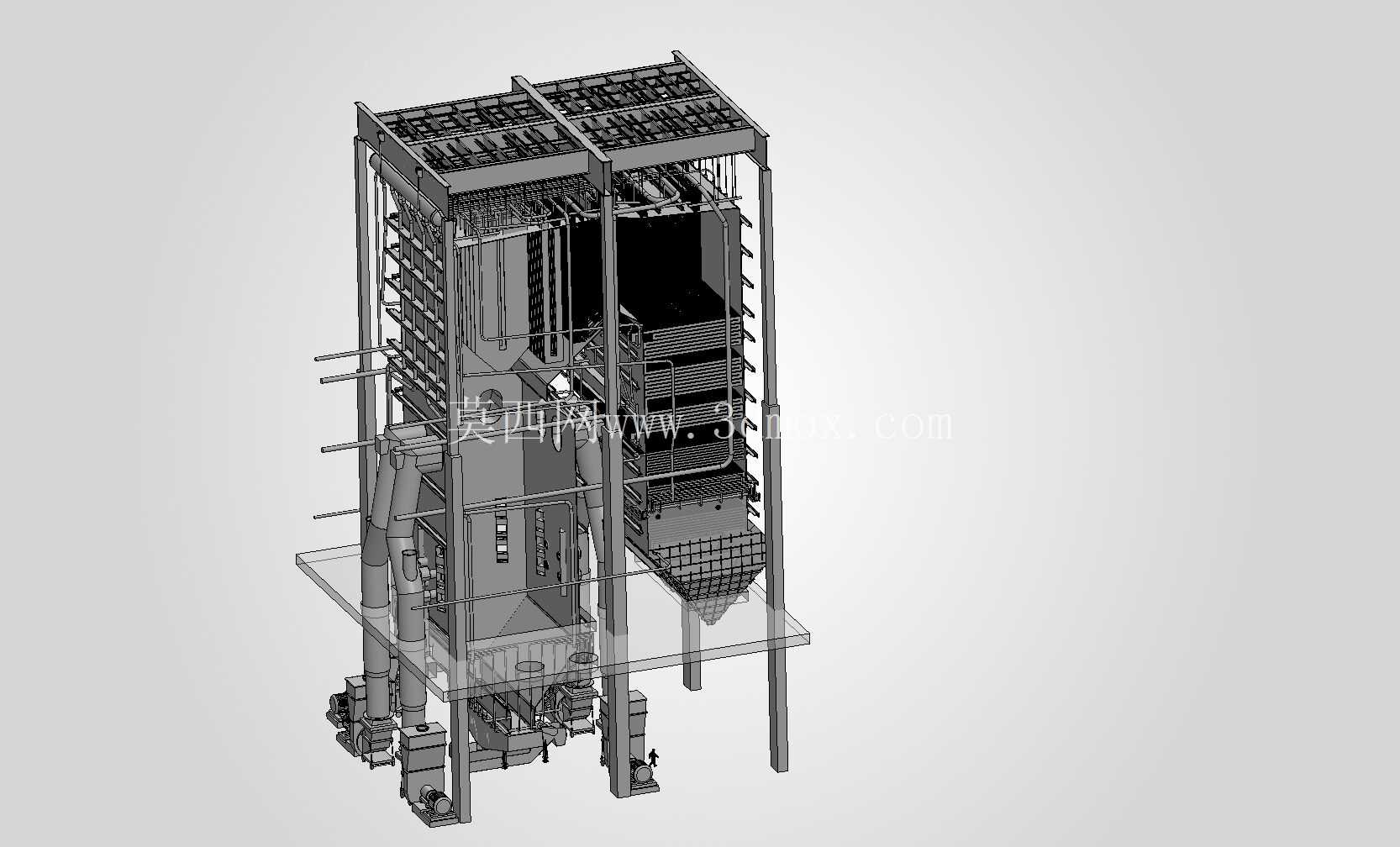

这套三维结构针对620T/h级燃煤电站锅炉的下部炉体与灰斗区域做了完整细节还原，覆盖了从炉膛出口水平烟道到下部冷灰斗、支撑钢架的全段结构，可直接用于电站设备布置校核、检修路径规划、钢结构载荷验算等场景。在燃煤火力发电场景中，该段结构承担着炉膛出口烟气导流、燃烧后飞灰沉降收集、炉体载荷传递到主厂房基础的核心作用，上部衔接炉膛水冷壁与过热器区域，下部对接除灰系统的排灰设备，是锅炉本体与辅机系统衔接的关键过渡段。

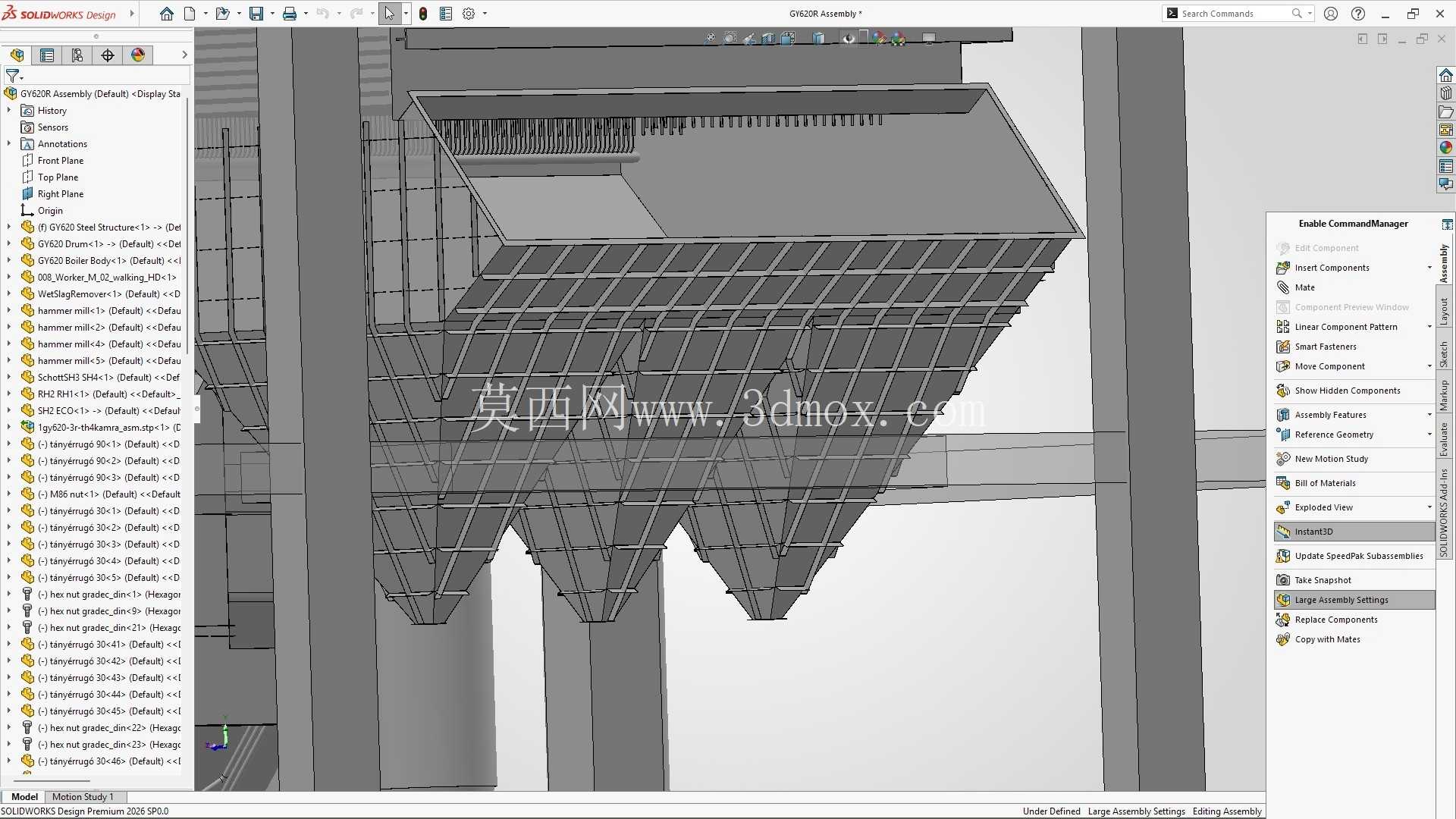

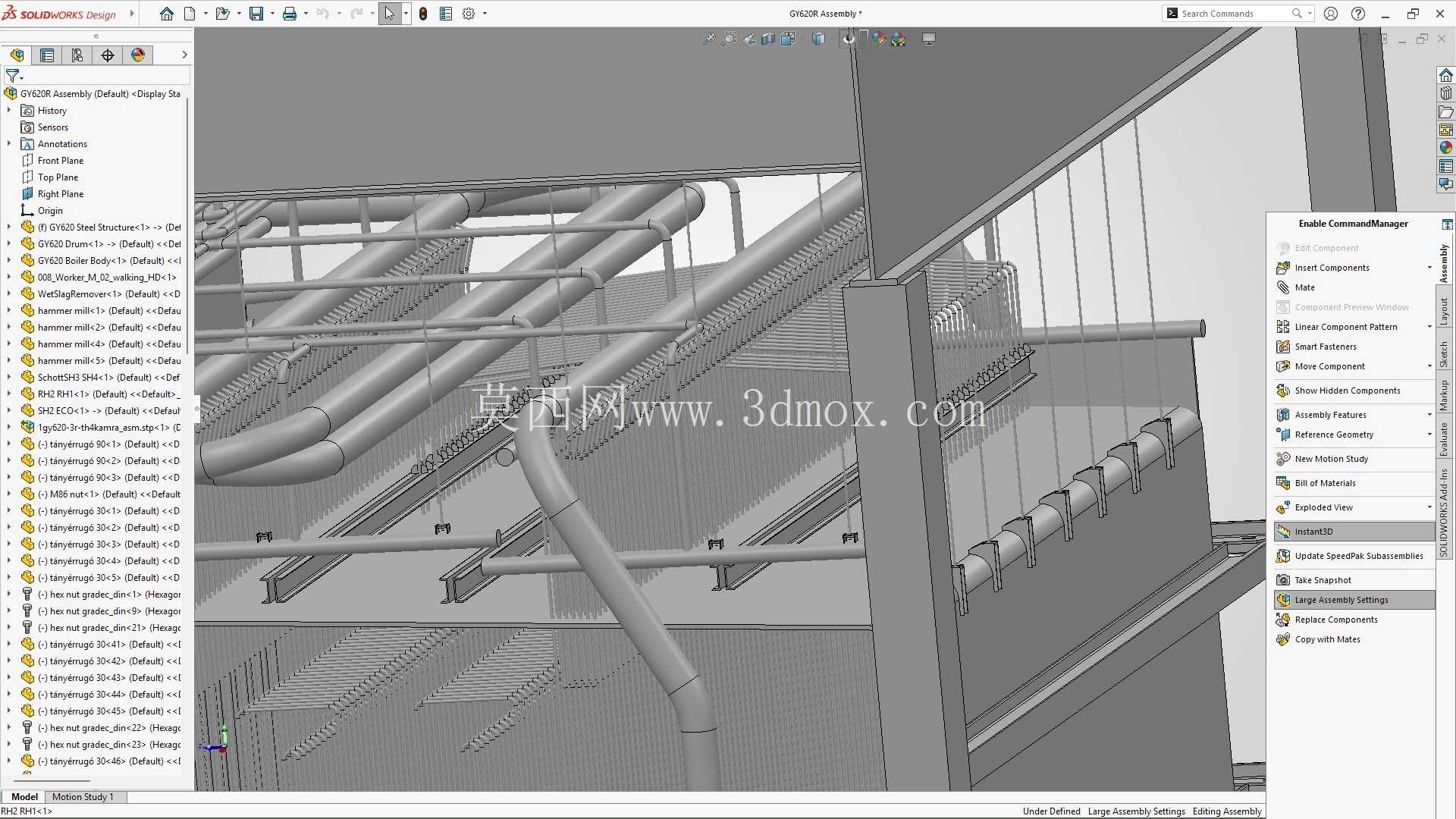

从结构功能来看，上部的扩口段为炉膛出口的水平烟道过渡区域，内部布置的密集格栅结构为烟气均流板与受热面支撑梁，可将炉膛流出的高温烟气均匀导流至后部的过热器、省煤器等受热面区域，避免烟气流速不均造成的局部受热面冲刷磨损；下部四个锥形灰斗为冷灰斗结构，大倾角的锥面设计可让燃烧后掉落的大颗粒灰渣依靠重力滑落至底部排灰口，锥面角度设置充分考虑了燃煤灰分的安息角，避免湿灰、结焦块在斗壁堆积造成堵灰。

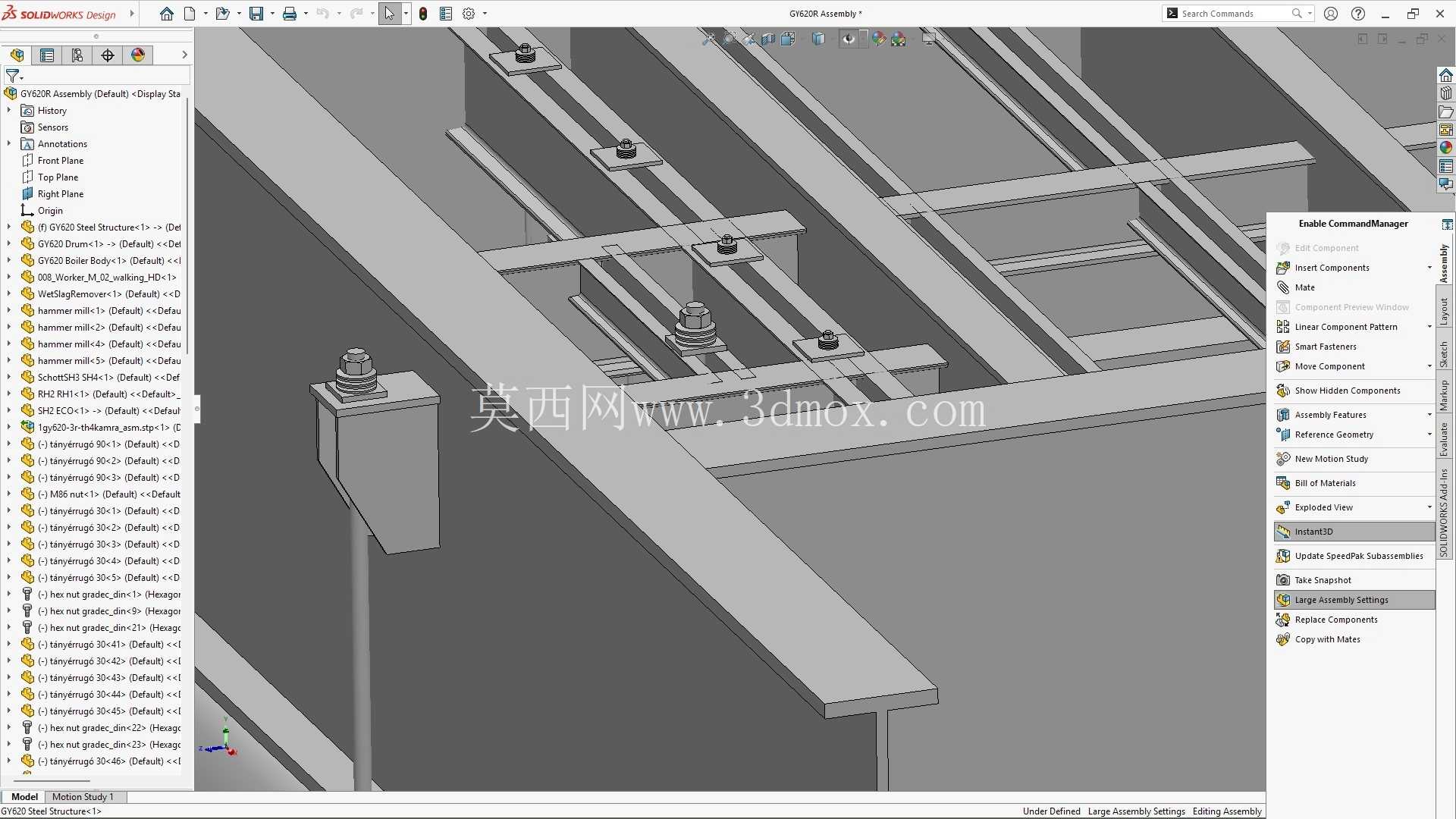

设计层面上，整套钢结构采用框架式受力体系，主立柱采用大截面H型钢沿炉体四周布置，承担整个炉段的垂直载荷与风载、地震载荷，横向与纵向的连接梁形成多层刚性环，保证框架整体的抗扭与抗侧移刚度；灰斗壁板采用加劲肋密布的焊接钢结构，每块壁板外侧的横向、纵向加劲肋间距经过载荷计算，可承受灰斗内满储灰渣时的侧压力，避免壁板发生鼓曲变形；烟道内部的支撑格栅采用模块化分段设计，每段格栅可单独拆卸更换，适配后期受热面检修、均流板磨损更换的作业需求。

安装边界方面，该段炉体的主立柱底部与主厂房的锅炉运转层混凝土基础预埋板对接，立柱底板设置了可调式垫铁结构，可在安装时调整炉体的水平度与垂直度，安装误差控制要求在千分之一以内；上部接口与炉膛水冷壁下集箱采用焊接连接，接口处设置了膨胀节吸收炉体热态运行时的向下膨胀位移，膨胀量预留值匹配620T/h锅炉满负荷运行时的金属热伸长量；下部每个灰斗的排灰口尺寸与后续的干式除渣设备、锁气器进料口尺寸完全匹配，法兰连接孔位采用统一标准，可直接对接常规电站除灰系统的通用接口；侧面预留的人孔、检修平台接口位置符合电站安全规程要求，检修平台宽度、护栏高度均满足日常巡检与检修作业的空间需求。

在实际工程应用中，该结构模型可帮助结构设计人员快速校验钢架与烟风管道、除灰管道、吹灰设备的干涉情况，提前排查安装阶段的碰撞问题；也可用于电厂检修人员的培训，直观展示炉内结构与检修路径，避免检修过程中误碰受热面、支撑结构造成设备损坏；整套结构的细节还原度较高，所有加劲肋、连接节点、接口法兰均按实际工程尺寸建模，可直接导出二维工程图用于施工参考，也可导入有限元分析软件做钢结构的静力学、模态分析，验证不同载荷工况下的结构强度与变形量是否符合设计规范要求。
