EE19型铁氧体变压器结构设计

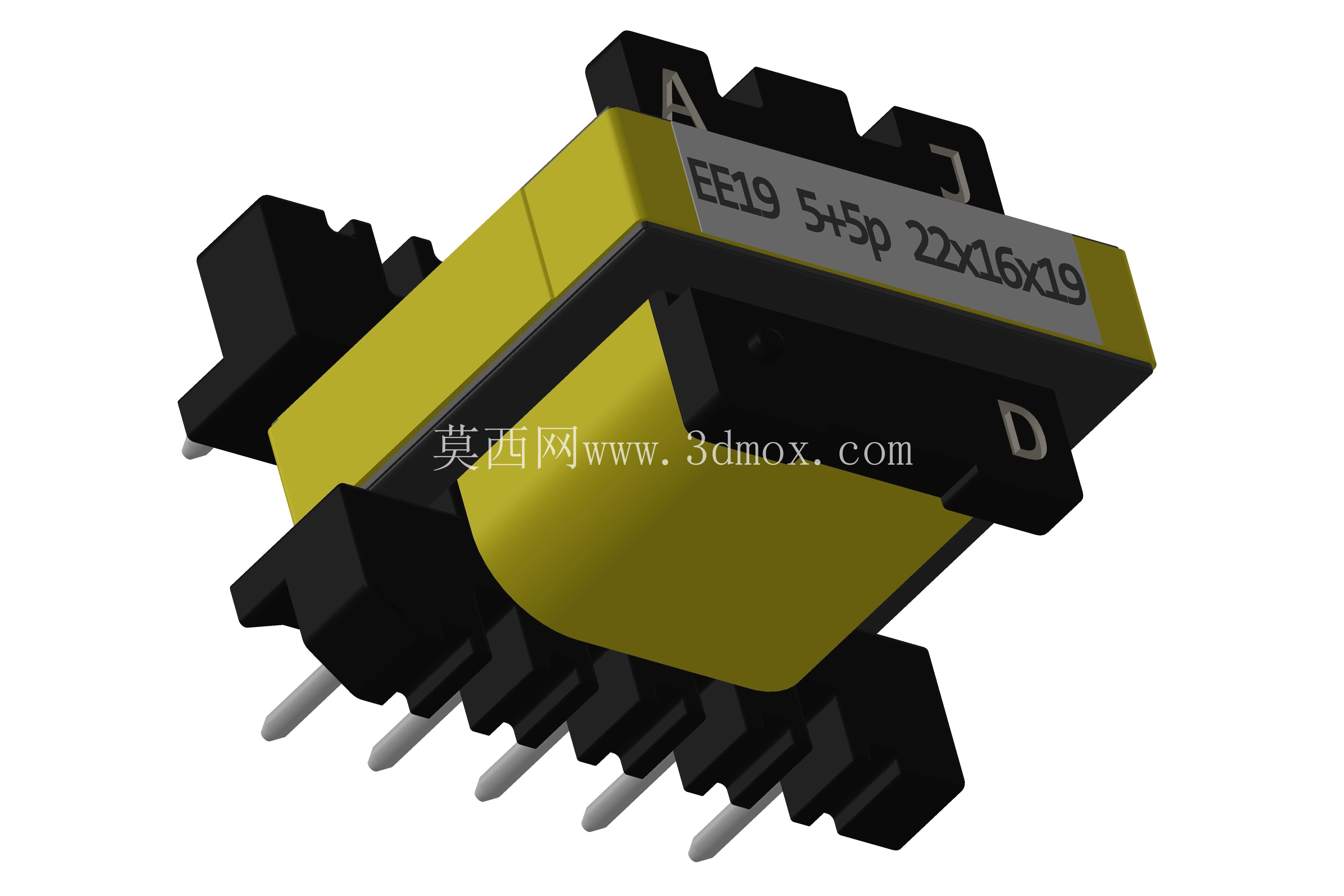

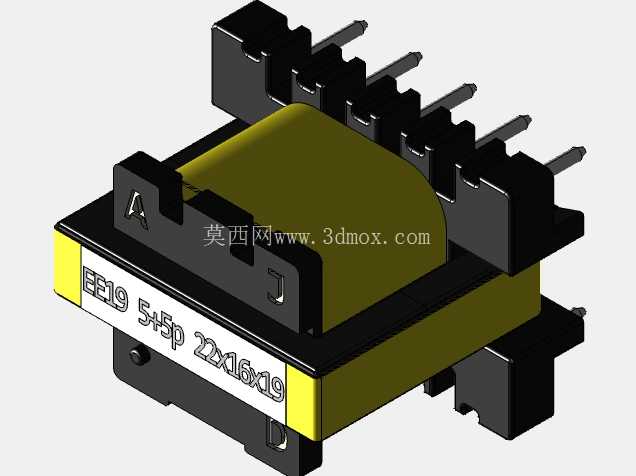

在小功率开关电源、低压控制板卡的硬件开发流程里，高频变压器的磁芯选型与骨架匹配一直是结构设计环节的核心节点，EE19规格的铁氧体变压器作为10W以内功率段的通用选型，覆盖了消费类电源适配器、车载低压控制模块、工业传感信号供电回路等大量应用场景。这款模型还原的是5+5直插引脚排布的EE19变压器结构，磁芯采用标准EE型锰锌铁氧体配对结构，磁芯中柱与边柱的气隙匹配常规反激拓扑的储能需求，骨架采用耐高温热塑性材质注塑成型，引脚采用镀锡铜质插针，适配波峰焊与回流焊的常规焊接工艺要求。

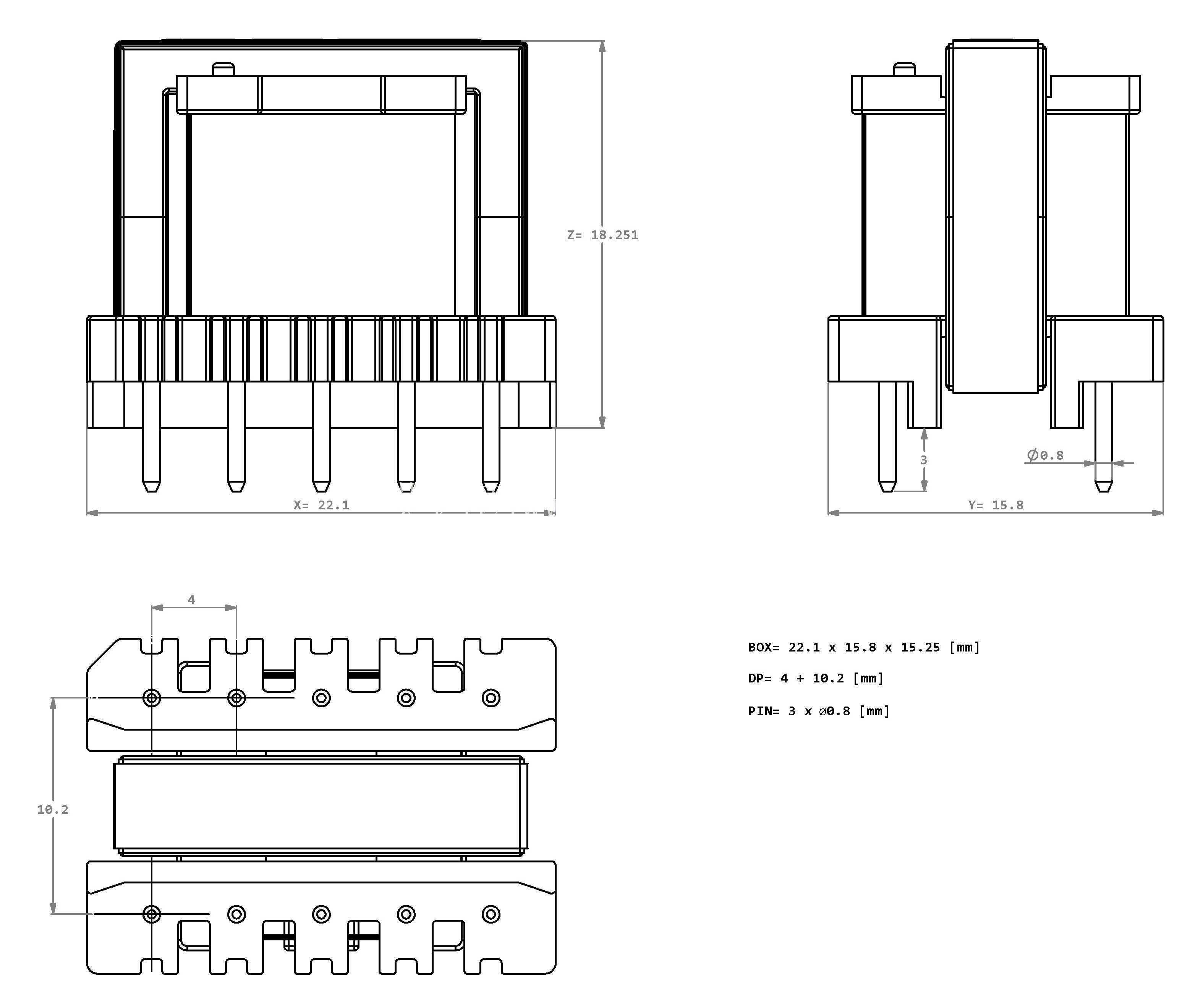

从实际安装边界来看，这款变压器的磁芯组装完成后，外形长宽高尺寸控制在22.10mm×15.80mm×18.25mm区间，引脚直径0.8mm，单排引脚间距3.0mm，两排引脚的跨距匹配常规PCB板的安装孔位设计，引脚伸出骨架底部的长度控制在3.2mm，既保证焊接时的焊锡爬升高度满足电气连接可靠性要求，也避免引脚过长导致板卡背面元件干涉。磁芯与骨架的配合采用卡扣加胶带缠绕的固定方式，模型里还原了磁芯与骨架的装配间隙，预留了绝缘胶带的缠绕空间，也考虑了磁芯配对时的公差累积，不会出现实际装配时磁芯无法卡入骨架的问题。

设计这类小功率高频变压器时，首先要匹配电路拓扑的储能要求，EE19磁芯的有效截面积能支撑10W以内的反激电源能量传输，铁氧体材质的高频损耗特性适配20kHz到100kHz的常规开关频率区间，不会出现高频下磁芯过热导致的效率下降问题。骨架的绕线窗口尺寸经过核算，能容纳0.2mm到0.3mm线径的漆包线绕制初次级绕组，同时预留了绝缘胶带的层间隔离空间，满足初次级之间的安规绝缘距离要求。引脚的排布采用对称式设计，5个引脚分别对应初级绕组、次级绕组与反馈绕组的接线端，布线时可以减少绕组引线的交叉，降低绕组间的分布电容，提升电源的EMC性能。

在车载低压控制模块的应用场景里，这类变压器需要满足宽温域工作要求，铁氧体磁芯的居里温度参数匹配车载环境-40℃到125℃的工作温度范围，骨架材质的热变形温度高于150℃，引脚的可焊性满足无铅焊接的工艺要求。在消费类电源适配器里，这款变压器的小尺寸特性可以帮助压缩电源板的整体体积，实现适配器的小型化设计，直插式的安装方式不需要额外的固定结构，直接通过引脚焊接在PCB上就能满足抗振动要求，适配普通消费类产品的运输与使用振动工况。

建模过程中，对磁芯的R角过渡、骨架的挡墙结构、引脚的根部倒角都做了还原，磁芯表面的标识字符位置与实际量产产品保持一致，方便结构设计时核对元件丝印位置，避免与板卡上其他元件出现空间干涉。绕线区域的边界严格按照骨架的实际挡墙位置设定，设计人员可以直接基于这个模型核算绕线空间，评估不同线径、不同匝数方案下的绕线可行性，不需要反复调整骨架与磁芯的配合尺寸。磁芯对接面的平面度在模型里做了理想化处理，实际生产中可以根据磁芯的公差要求调整气隙垫片的厚度，匹配不同电感量的设计需求。

对于硬件结构工程师来说，这类通用规格变压器的三维模型可以直接导入PCB设计软件，在板卡布局阶段提前评估安装空间，核对与周边电容、散热片、接插件的安全距离，避免打样后出现元件干涉的问题。尤其是在高密度布线的板卡设计里，变压器作为高度较高的元件，其外形轮廓的准确性直接影响到板卡与外壳的配合间隙，模型里还原的变压器最大外形尺寸包含了外层绝缘胶带的厚度，不会出现设计预留空间不足导致的外壳顶起问题。引脚的位置精度控制在0.1mm以内，与实际元件的引脚公差匹配，生成的PCB封装孔位可以直接用于生产，不需要额外调整孔位坐标。
