RM75+5卧式贴片变压器结构设计

项目分类:变压器/电感器 发布时间:2026-07-29 ID:1204472
  • RM75+5卧式贴片变压器结构设计

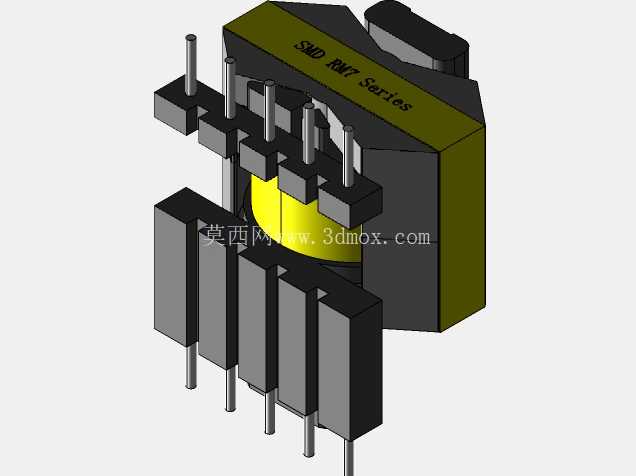

这款RM7规格5+5引脚卧式变压器,是面向高密度表面贴装电源场景开发的磁集成元件,在小功率AC-DC电源模块、车载辅助供电单元、工业控制板卡隔离供电、消费类适配器内部都有广泛适配空间,尤其适合板上安装高度受限、对引脚共面度要求严苛的SMT量产生产线。从实际使用场景来看,这类卧式SMD变压器相比传统直插立式结构,能将板上占用的垂直空间压缩近40%,在薄型化电源设计、车载ECU内部紧凑布局场景下,能有效规避元件与外壳、上层排线的干涉问题,同时5+5对称引脚排布可兼容初级次级分侧布线的安规要求,减少初级次级回路之间的串扰,满足爬电距离的基础设计规范。

从功能特性上看,该结构采用RM型铁氧体磁芯,这类磁芯的屏蔽结构相比EE型、EF型磁芯拥有更好的磁闭合效果,能降低工作状态下的漏磁辐射,减少对周边敏感器件如MCU、信号采样回路的电磁干扰,适配开关频率在50kHz-200kHz区间的反激、正激拓扑电源。磁芯中柱预留的气隙可根据实际功率需求调整,避免大电流工况下的磁饱和问题,绕组区域采用骨架分区设计,初级绕组与次级绕组之间通过骨架挡墙实现物理隔离,满足基础绝缘耐压要求,无需额外增加绝缘胶带厚度即可实现3kV以上的隔离耐压能力。

设计过程中首先要匹配SMT生产线的工艺边界,引脚采用镀锡铜包钢材质,引脚伸出骨架底部的高度控制在1.2mm-1.5mm区间,既保证过回流焊时焊锡的爬升高度,又避免引脚过长导致贴装时的偏移问题,所有引脚的共面度公差控制在0.1mm以内,适配全自动贴片机的吸嘴取料坐标,磁芯顶部的平面区域预留了贴装吸嘴的接触位置,无需额外增加载带盖带即可实现高速贴装。骨架的绕线槽宽度经过核算,可适配0.1mm-0.3mm线径的漆包线,满足1W-5W功率等级的绕组匝数需求,磁芯与骨架的配合采用卡扣式结构,装配时无需额外点胶即可实现磁芯的初步固定,后续浸漆工序可保证磁芯与骨架的结合强度,避免运输、焊接过程中磁芯松动导致的电感量偏移。

安装边界方面,该变压器本体的长宽尺寸控制在18mm×16mm区间,本体最大高度不超过11mm,引脚排布的横向间距为2.5mm,纵向两排引脚的间距为10mm,在PCB布局时需在本体周边预留0.5mm的器件禁布区,避免周边电容、电阻元件与变压器本体产生干涉,同时在变压器投影区域的PCB背面避免布置过高的直插元件,防止过波峰焊或回流焊时元件顶到变压器本体导致焊接虚焊。磁芯侧面的标识区域预留了激光打标空间,可标注型号、批次信息,不会被周边结构件遮挡。在绕组设计时,最内层绕组靠近磁芯中柱,可降低漏感,最外层绕组采用屏蔽层设计,将屏蔽层接初级地端,可进一步降低共模干扰,适配EMC测试的传导、辐射要求。骨架的定位柱设计可在绕线工序中快速固定在绕线机夹具上,保证绕线的整齐度,避免绕组交叉错乱导致的层间耐压不足问题,磁芯与骨架的配合间隙控制在0.05mm以内,既保证装配的顺畅性,又避免间隙过大导致的磁芯松动、工作时产生磁致伸缩噪音。在实际选型替换时,该结构可兼容同引脚排布的其他RM7卧式变压器,仅需调整磁芯气隙、绕组线径与匝数即可适配不同输入输出电压的电源方案,无需修改PCB封装,大幅缩短产品迭代的开发周期。
