3D打印机主控板配套散热机箱结构设计

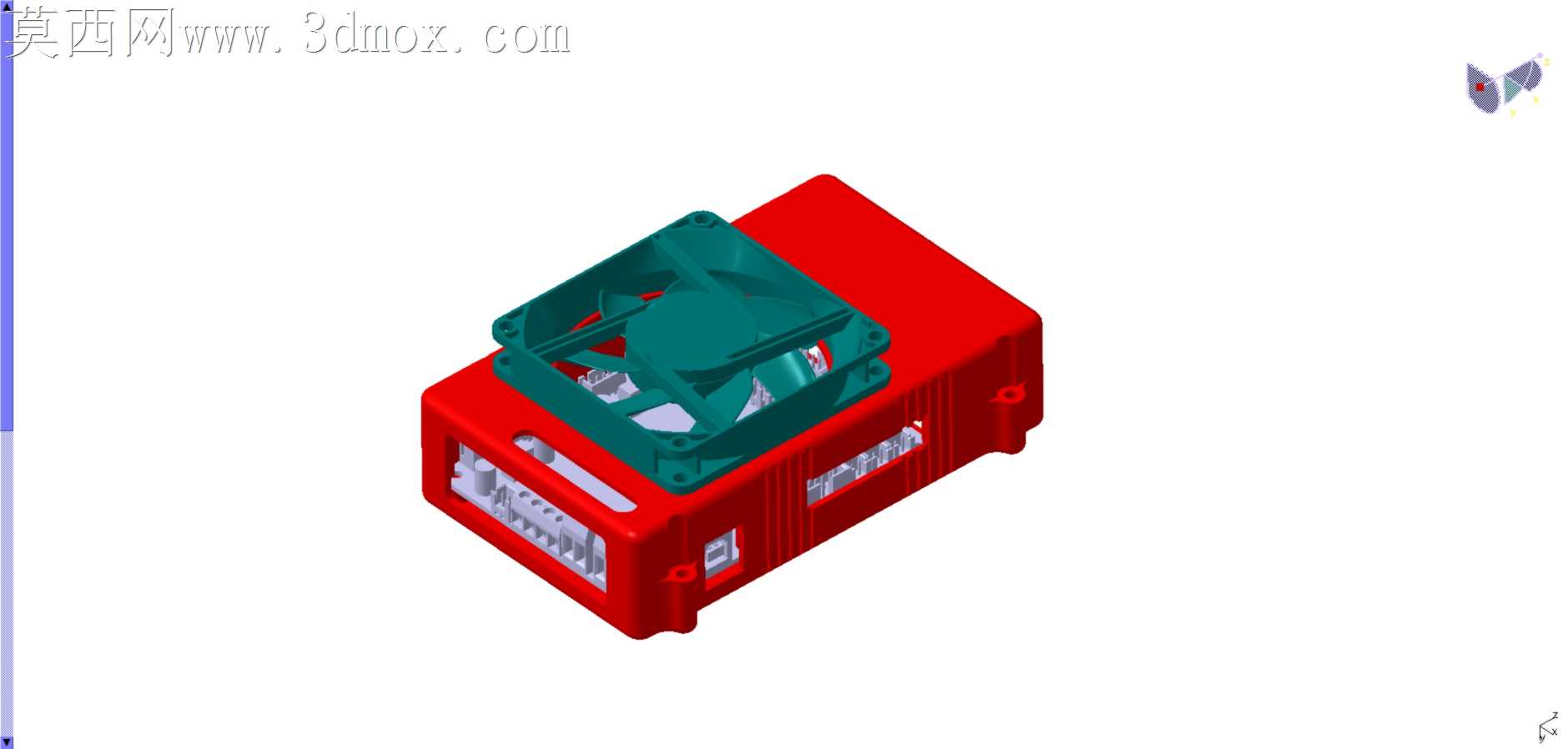

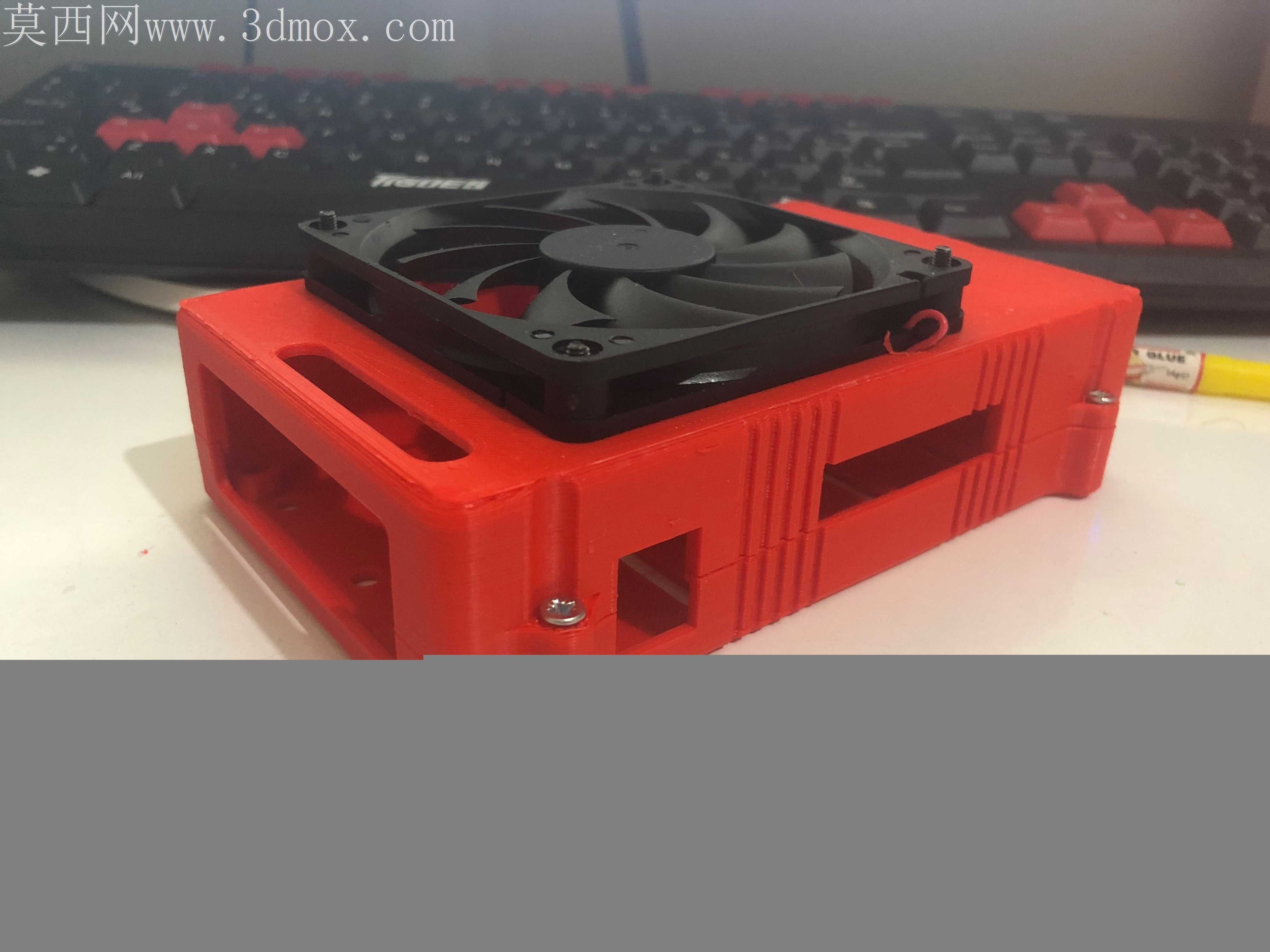

桌面级FDM3D打印机长时间连续作业时，主控板区域积热导致的步进电机丢步、MOS管过热保护是最常见的现场故障，不少玩家自行改装的机箱要么忽略风道走向，要么装配公差失控导致板件卡滞、风扇固定不牢，反而加剧散热失效。这款机箱的结构设计完全围绕装配公差适配展开，没有冗余的装饰性结构，每一处卡扣、开孔的尺寸都对应实际打印件的收缩率做了补偿。机箱侧壁的格栅开槽没有采用等宽通槽的偷懒设计，靠近风扇进风侧的槽宽略窄，远离进风侧的槽宽逐步放宽，避免气流在机箱内部形成短路，让冷风可以完整扫过主控板上的驱动芯片、电源接口等发热区域，不会出现局部热量淤积的死角。固定风扇的安装座做了0.2mm的下沉台阶，打印完成后即使表面有轻微的层纹凸起，风扇也能完全贴合座面，不会出现倾斜导致的风噪增大、风量损耗问题，四个螺丝柱的内孔预留了自攻螺丝的吃牙量，不用预埋铜螺母就能实现可靠固定，反复拆装也不会出现柱体开裂的情况。机箱侧边的接口开孔位置完全对齐主控板的USB口、电源口、电机接线端子，孔边做了1mm的倒角，插拔线材时不会被打印件的毛边刮伤线皮，也不会因为孔位偏移导致插头无法完全插紧。上下壳体的拼接采用嵌入式止口结构，拼接缝处没有突兀的台阶，组装时不用反复对齐就能卡合到位，止口的配合间隙控制在0.15mm，既不会因为间隙过大出现松垮晃动，也不会因为打印件轻微胀缩导致壳体扣合不上。壳体表面的防滑竖筋没有做等距均匀排布，靠近手持拆装位置的筋条间距更密，摩擦力更强，挪动设备时不容易打滑脱手，筋条的高度控制在0.8mm，既不会硌手也能提供足够的防滑阻力。内部的板件支撑柱高度经过反复调试，主控板装入后和壳体底部预留了3mm的走线空间，多余的线材可以收纳在这个间隙里，不会被风扇叶片剐蹭，也不会挤压板件背面的焊盘造成短路风险。整个结构没有需要支撑的悬空部位，采用常规PLA耗材打印时不用添加任何支撑材料，打印完成后去掉 raft 就能直接组装，没有需要打磨的毛刺飞边，哪怕是刚接触3D打印的新手也能一次打印成功，不用反复调整参数修补结构缺陷。
