糊状材料挤出用3D打印注射器挤出装置

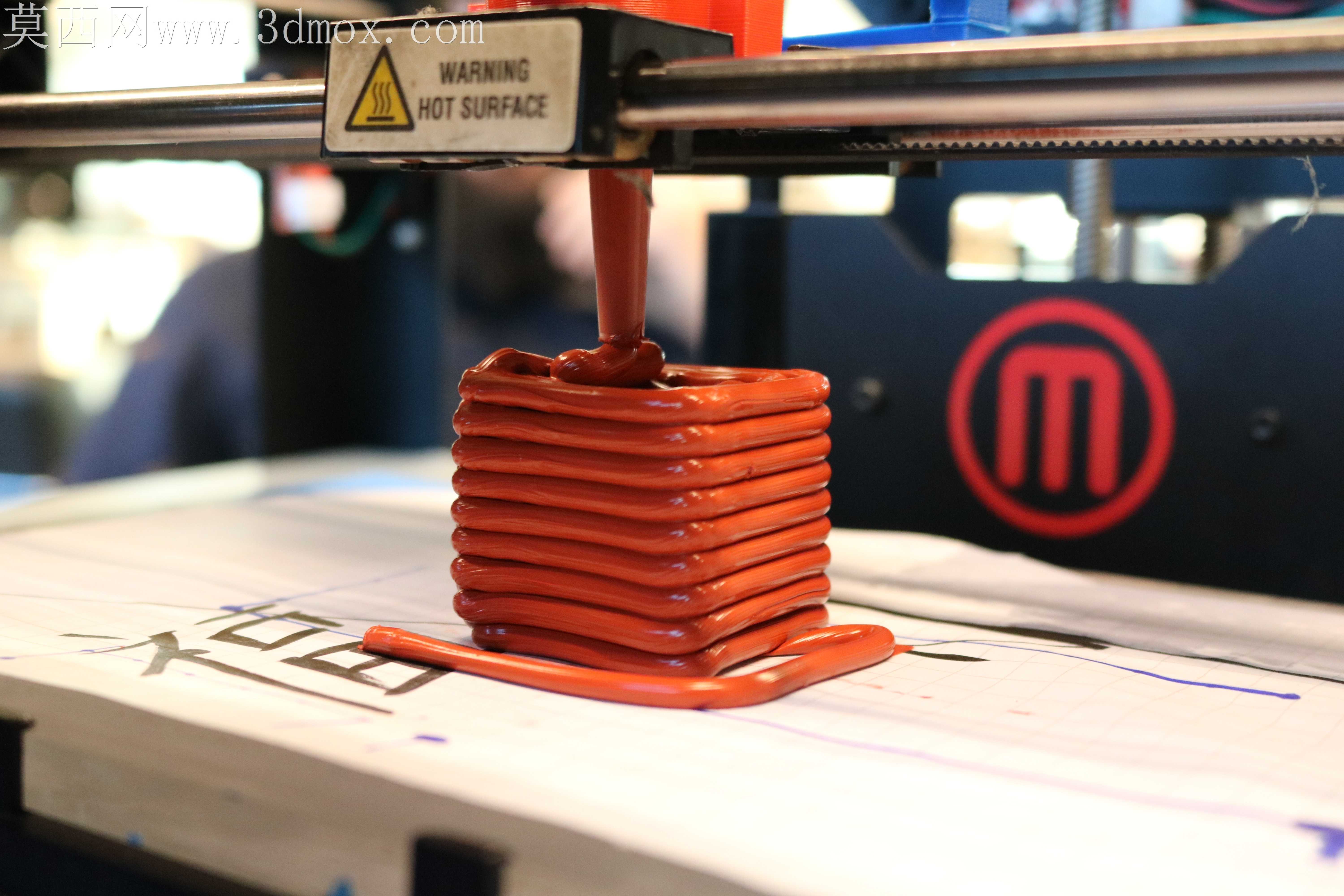

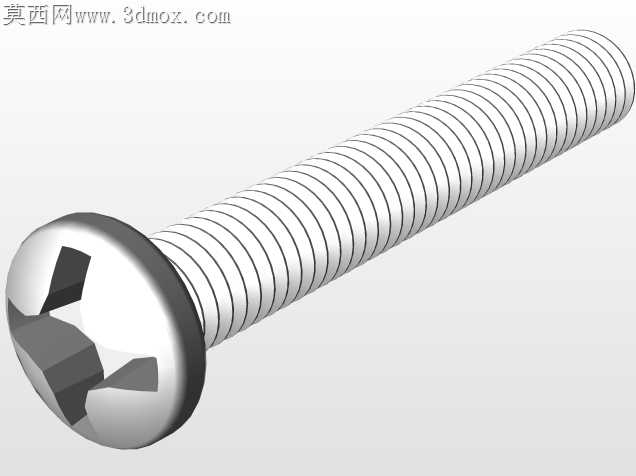

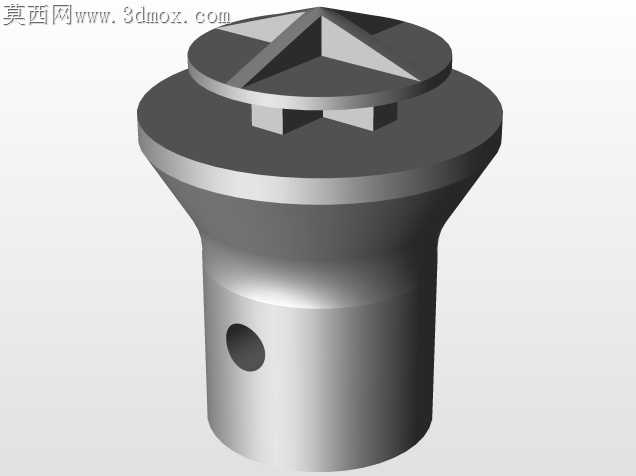

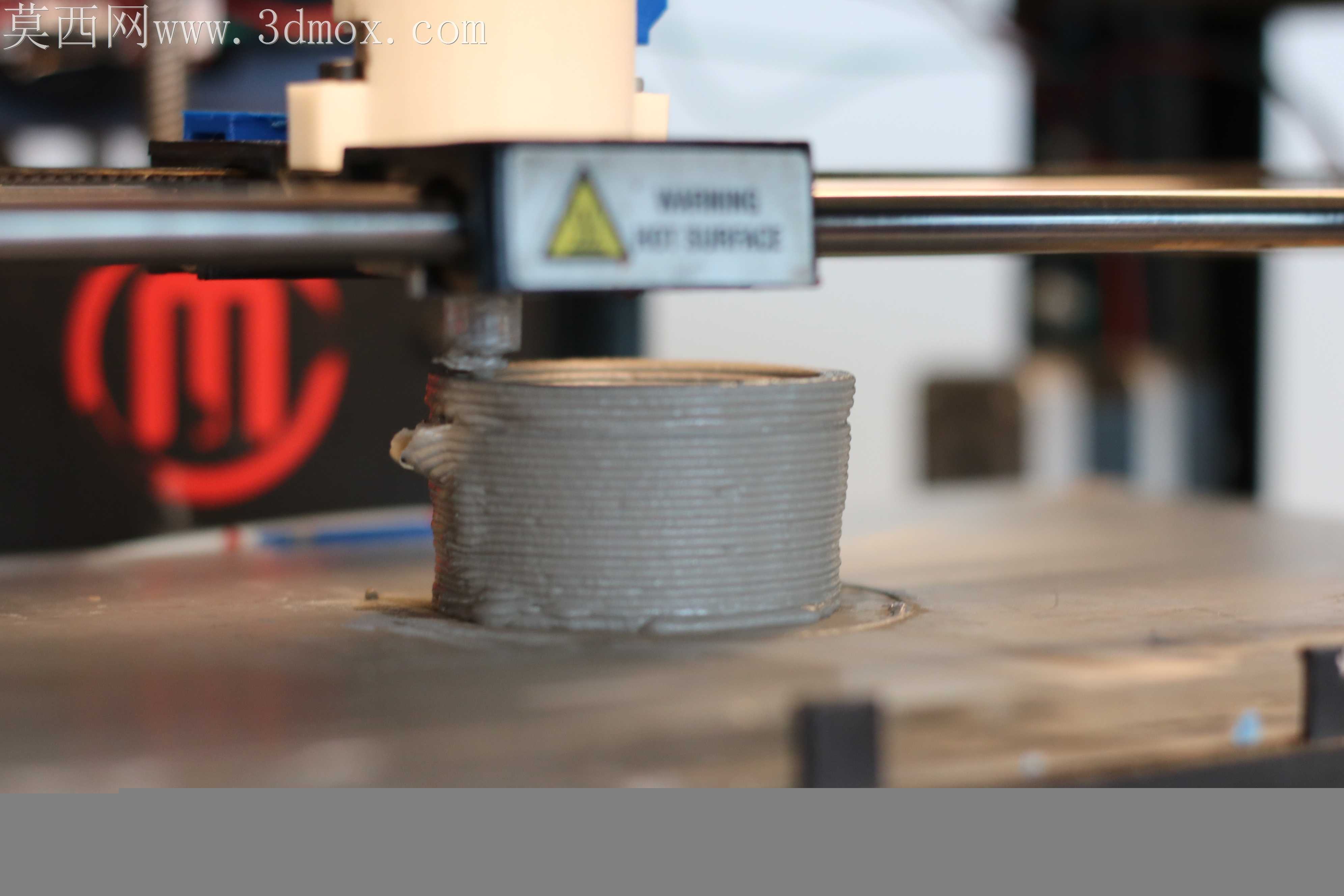

糊状耗材3D打印最常出现的堵料、出料不均问题，根源往往在挤出端的推力匹配与安装公差上，这套双注射器挤出结构从装配逻辑上做了针对性的取舍，完全适配桌面级FDM打印机的改装需求。双注射器并行排布的结构没有采用常见的一体化固定座，而是拆分出独立的卡位槽与快装压块，单个注射器的拆装不需要拆解整套挤出组件，日常更换耗材、清理残留料时只需要松开压块的手拧螺丝就能抽出针筒，不会触碰旁边的水路推挤结构，避免了生物挤出用水路与糊状料路交叉污染的隐患。推料杆的连接位置特意做了0.2mm的浮动间隙，没有做刚性锁死，针筒安装时哪怕存在轻微的同轴度偏差，推料过程中也不会出现卡滞、推杆别弯的问题，适配市面上常见的标准规格一次性塑料注射器，不需要定制专用针筒就能直接使用。料路出口的转接接头做了锥形密封面，和针头对接时不需要额外缠生料带就能承受0.8MPa的推挤压力，打印硅胶这类高粘度材料时不会出现接口漏料的情况，转接接头和注射器的连接采用旋扣式结构，更换不同口径针头时只需要旋转半圈就能拆下，比螺纹连接的结构少了三分之二的操作时间。安装座的固定孔位完全匹配MakerBot Replicator2这类经典桌面机的挤出头安装位，孔位公差控制在0.1mm以内，改装时不需要对打印机原有机架做打孔、切割等破坏性改动，直接替换原有挤出头就能完成安装，固定座上预留的走线槽刚好能容纳加热、温控的线路，不会和打印机原有X轴的运动拖链产生干涉。水路推挤的注射器单独做了密封隔层，推水的活塞和针筒内壁的配合公差经过反复调试，既不会因为间隙过大出现漏水，也不会因为摩擦力过大导致步进电机丢步，测试时连续运行4小时以上，推水量的误差能控制在0.1ml以内，完全满足生物挤出场景下的精度要求。整套结构没有采用复杂的定制加工件，大部分零件都可以用普通FDM打印机直接打印制作，改装成本远低于市售的专用糊状材料挤出套件，测试打印硅胶、粘土这类特殊材料时，出料均匀度能达到和普通PLA耗材打印相当的水平，不会出现局部堆料、断料的问题。
