小型水力发电装置带传动支撑结构

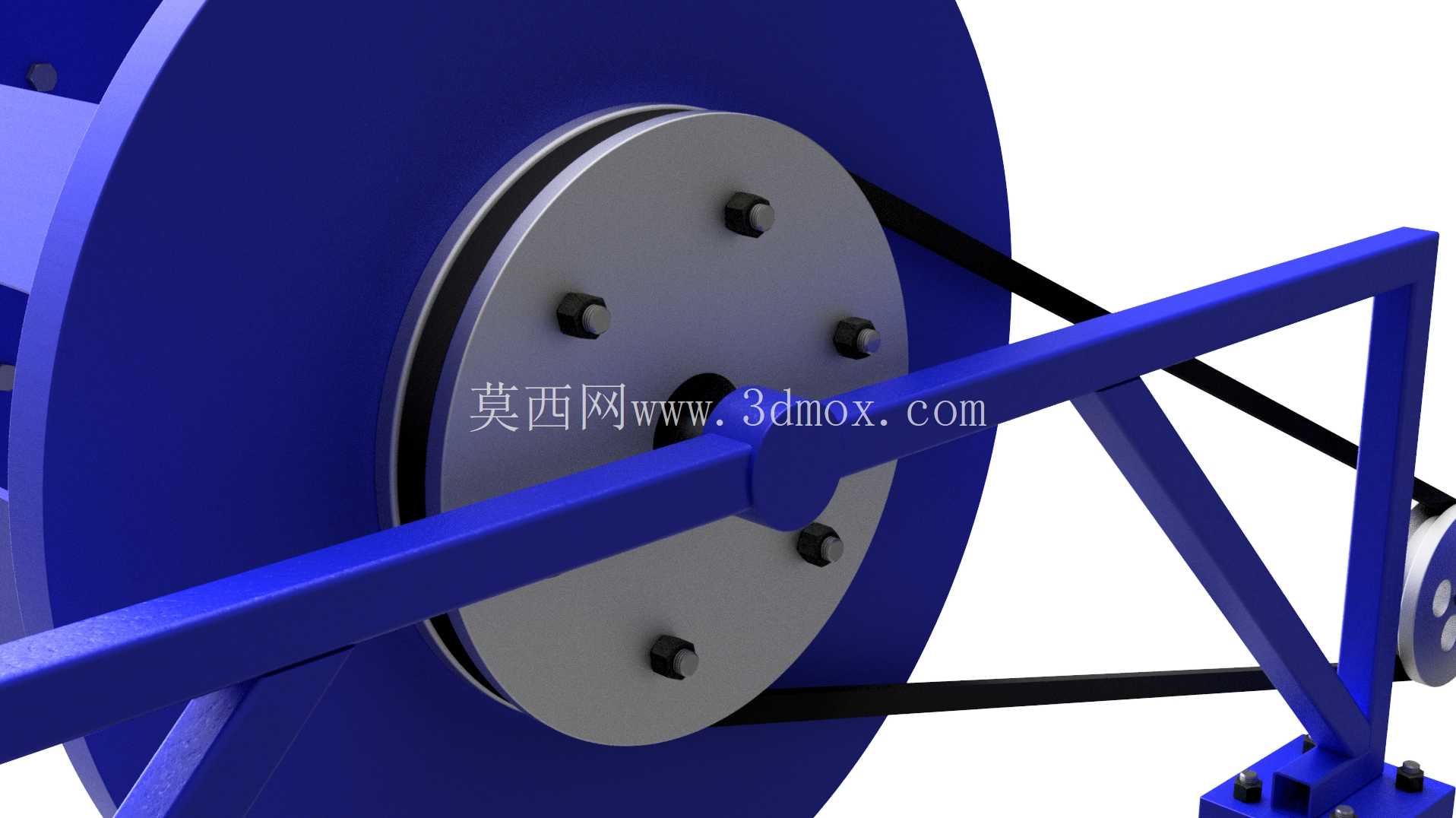

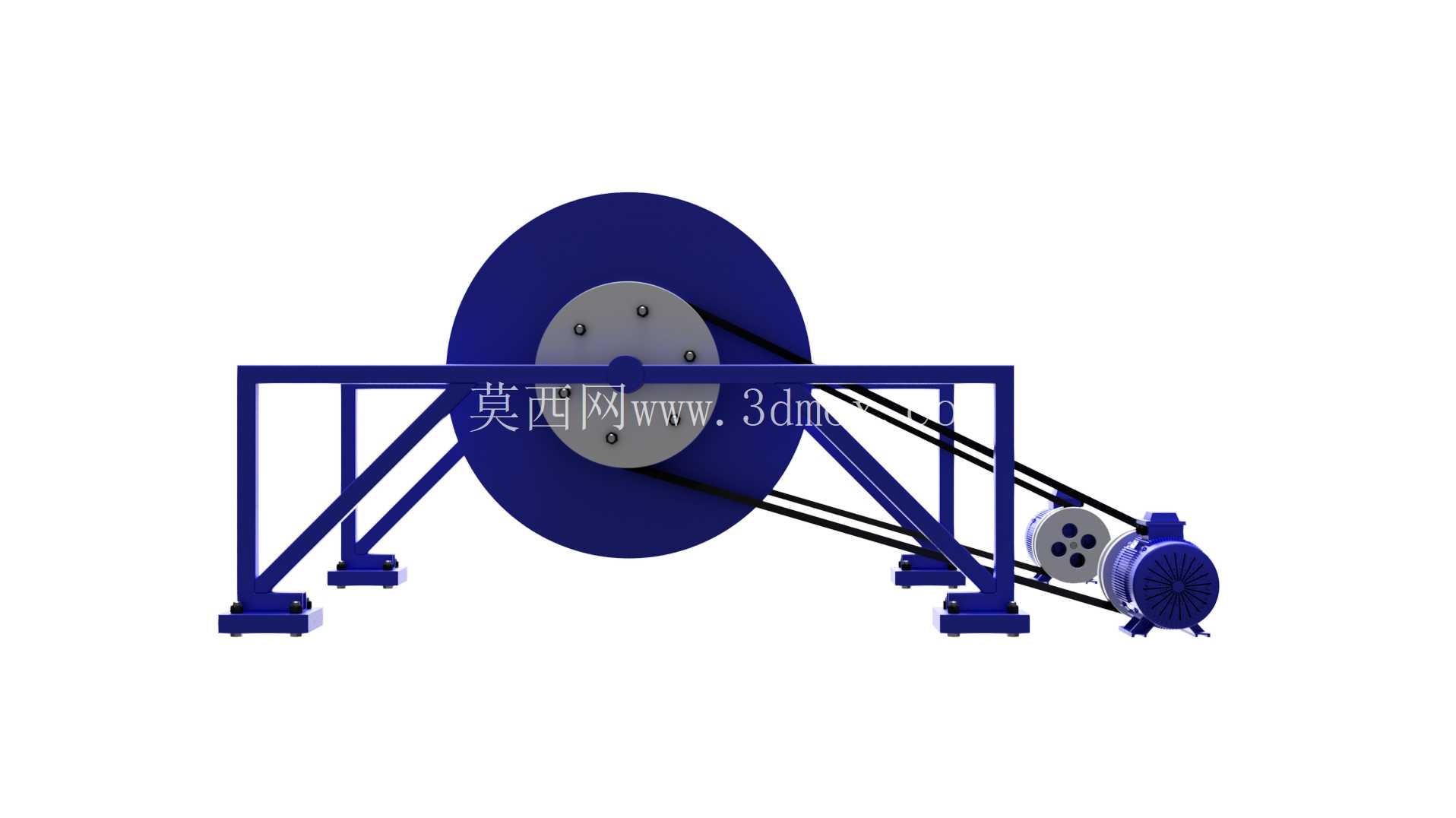

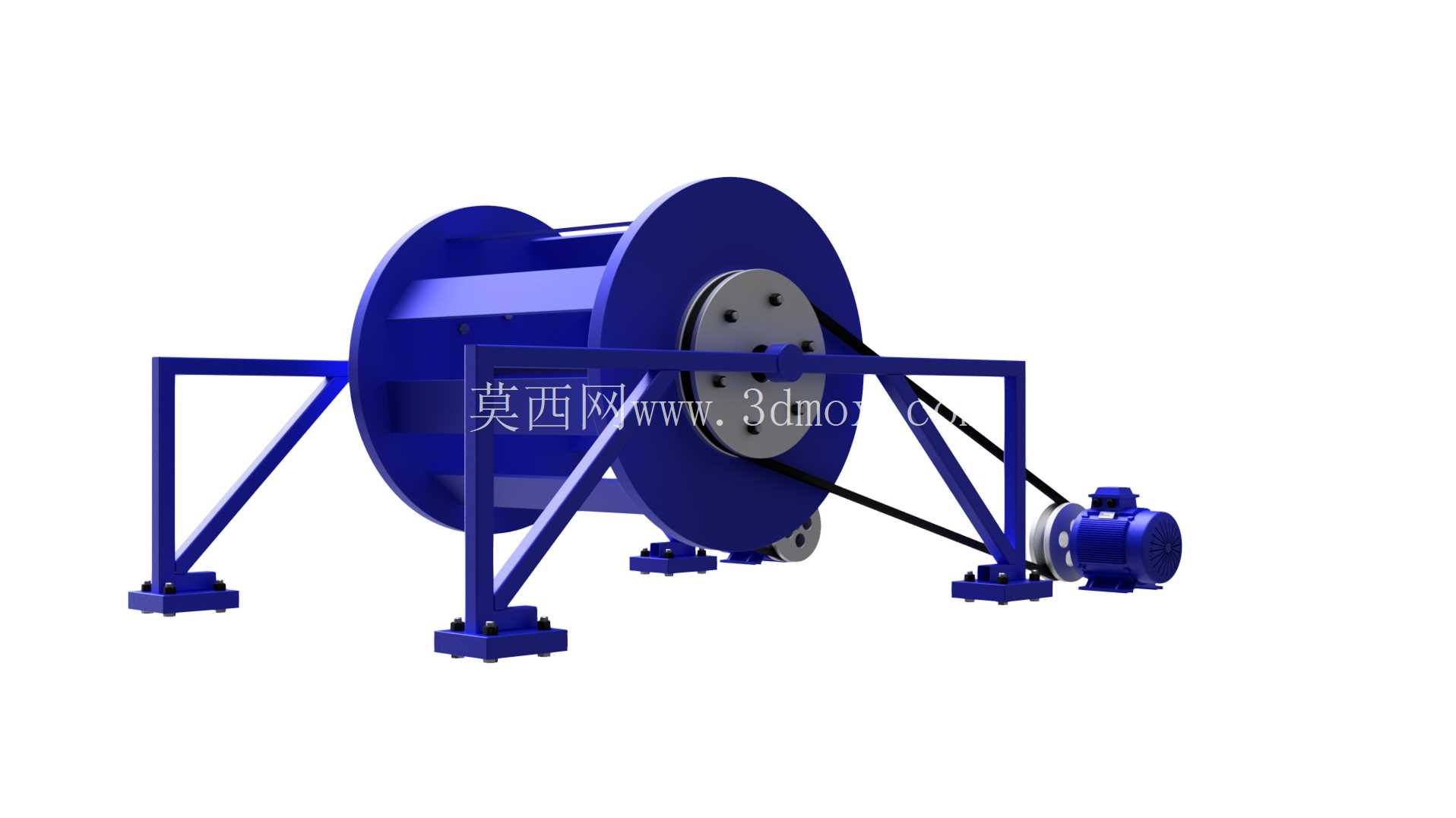

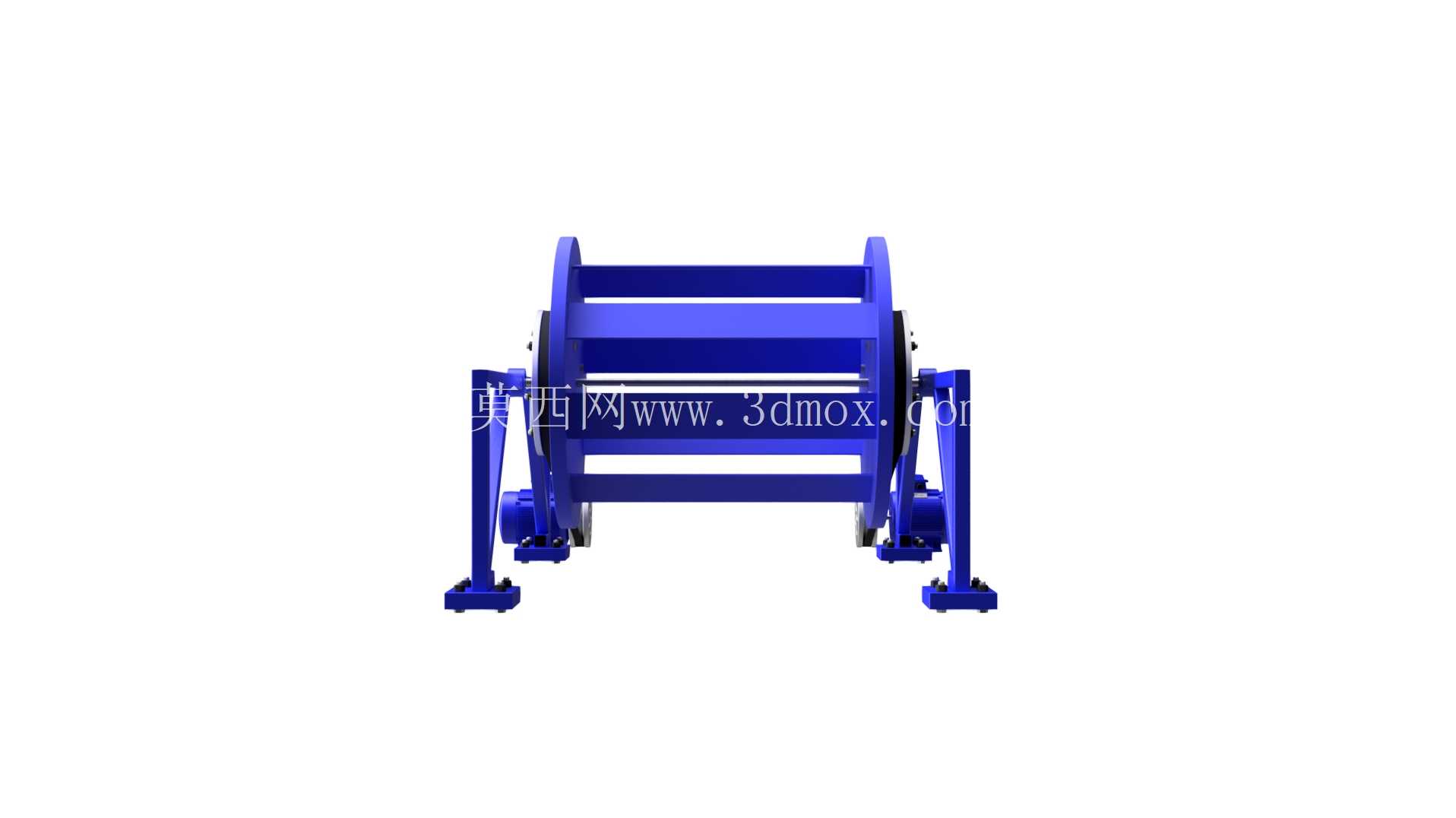

这套小型水力发电装置的三维结构，核心适配山区零散径流、村落微型引水渠、山区农田灌溉余水这类低水头小流量的水能利用场景，不需要修建大规模挡水坝体，依托现有引水渠道的水位落差就能完成布设，适合偏远无电区域的离网供电，也可作为小型水文监测站点、野外值守点位的自备供电单元，补充太阳能供电在阴雨季节的出力缺口。整套结构的核心做功单元是带法兰安装面的卧式水轮卷筒，卷筒外侧通过三角带传动连接侧置的发电电机，传动比匹配小流量工况下的低转速输入特性，把水轮的低转速大扭矩输出转换为电机适配的高转速输入，不需要额外加装增速齿轮箱，减少了传动环节的机械损耗，也降低了后期运维的零件更换成本。支撑部分采用型钢焊接的三角桁架式机架，四个支脚都预留了地脚螺栓安装孔，支脚底部带有调平垫块结构，安装时不需要对安装基面做高精度的混凝土找平，在渠道边的硬化地面、浆砌石渠顶都能完成固定，机架的斜向撑杆直接承接水轮转动时的径向载荷与皮带张紧产生的侧向拉力，避免长悬臂结构运行时出现共振抖动。水轮卷筒的辐板采用镂空式结构，既减轻了转动部件的整体重量，也减少了水流冲击时的轴向阻力，卷筒与主轴的连接采用法兰螺栓锁紧结构，后期检修时不需要拆卸整个机架，就能单独拆下卷筒做清淤或者叶片维护。侧置的发电电机通过可调式滑轨固定在机架侧方，滑轨上预留了长条形调节孔，安装时可以通过调整电机的固定位置改变三角带的张紧度，不需要额外加装张紧轮，简化了传动结构，皮带外侧预留了安全防护罩的安装位，实际投产时加装金属防护罩就能避免运行时杂物卷入皮带。从安装边界来看，整套装置的横向跨度控制在1.8米以内，纵向宽度不超过1.2米，水轮卷筒的直径适配0.6米到1.2米的引水渠宽度，安装时只需要在渠道侧壁预留两个支撑轴承的固定点位，让卷筒下半部分浸入水流中即可，不需要对现有渠道做大规模的结构改造。设计时特意将传动部件与发电单元都布置在渠道最高水位线以上的机架平台上，避免汛期水位上涨时电机被水浸泡，所有钢结构件的连接位置都做了倒角处理，减少焊接应力集中，支脚与地面接触的位置预留了防腐垫片的安装间隙，适配野外高湿度环境下的长期使用需求。整套结构没有采用复杂的精密传动部件，所有零件都可以采用常规型钢、标准螺栓、普通三角带加工组装，适合县域级的小型机加工单位生产制造，不需要高精度的加工设备就能完成整套装置的生产装配，降低了小型水电设备的生产与推广门槛。
