皮带传动式微型水力发电装置结构设计

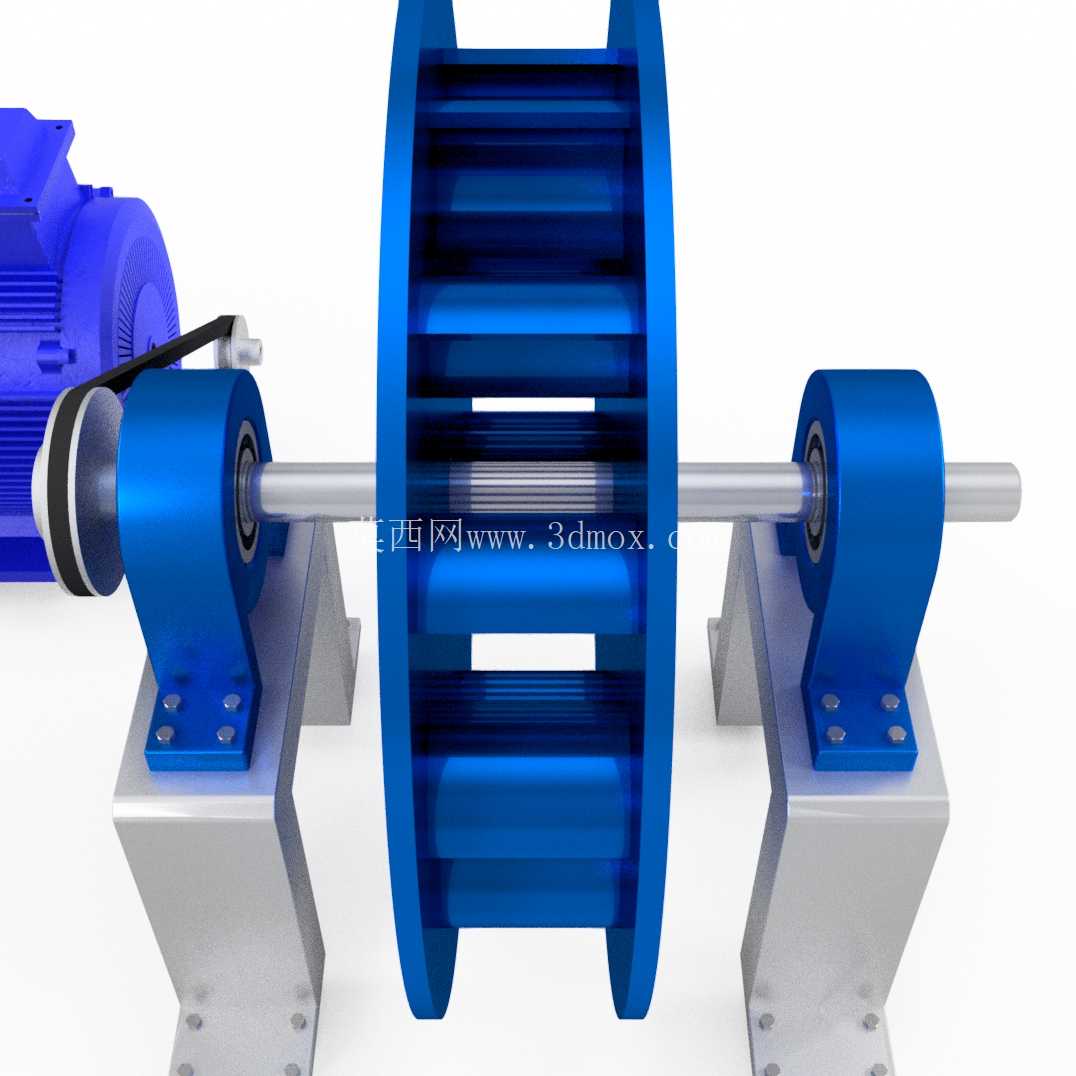

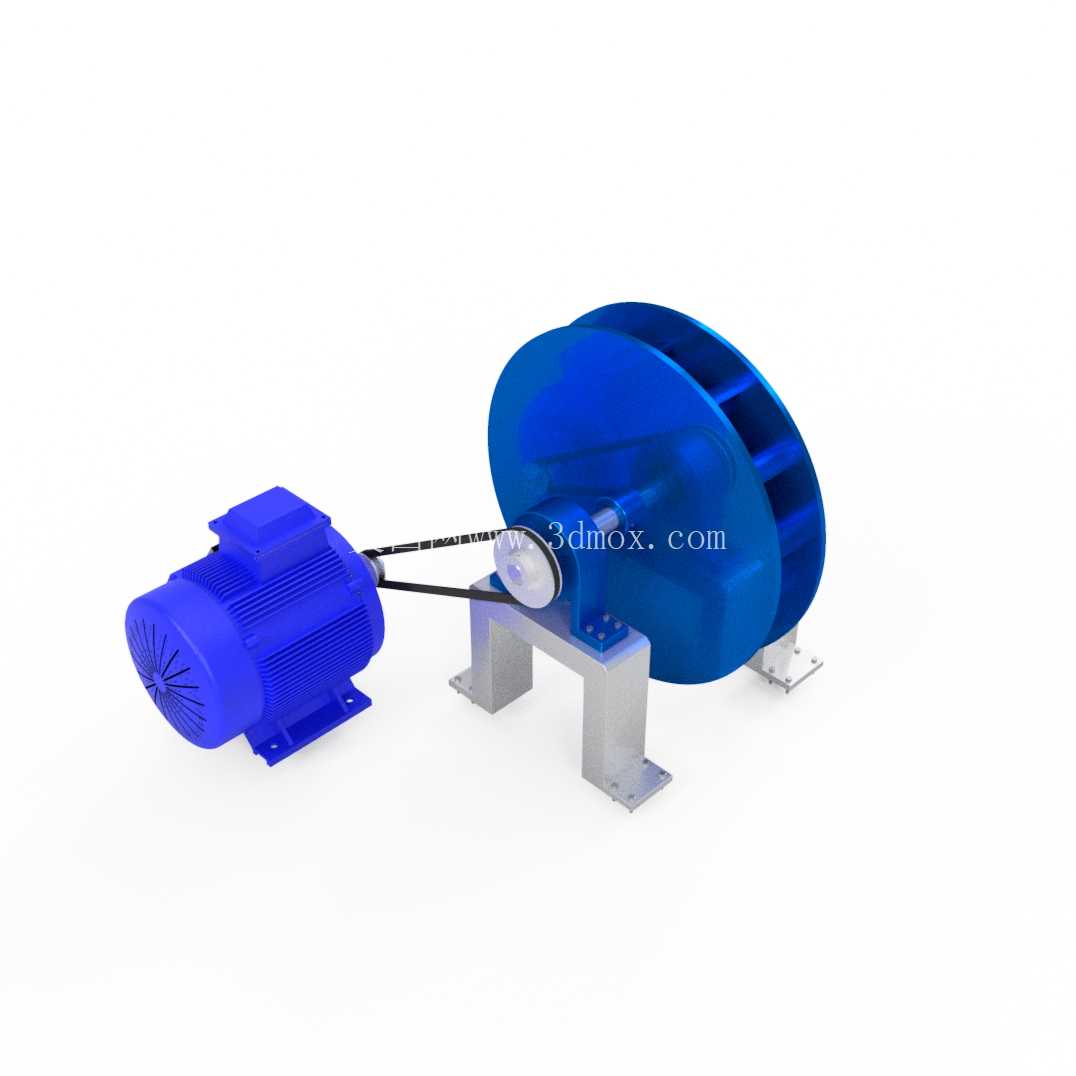

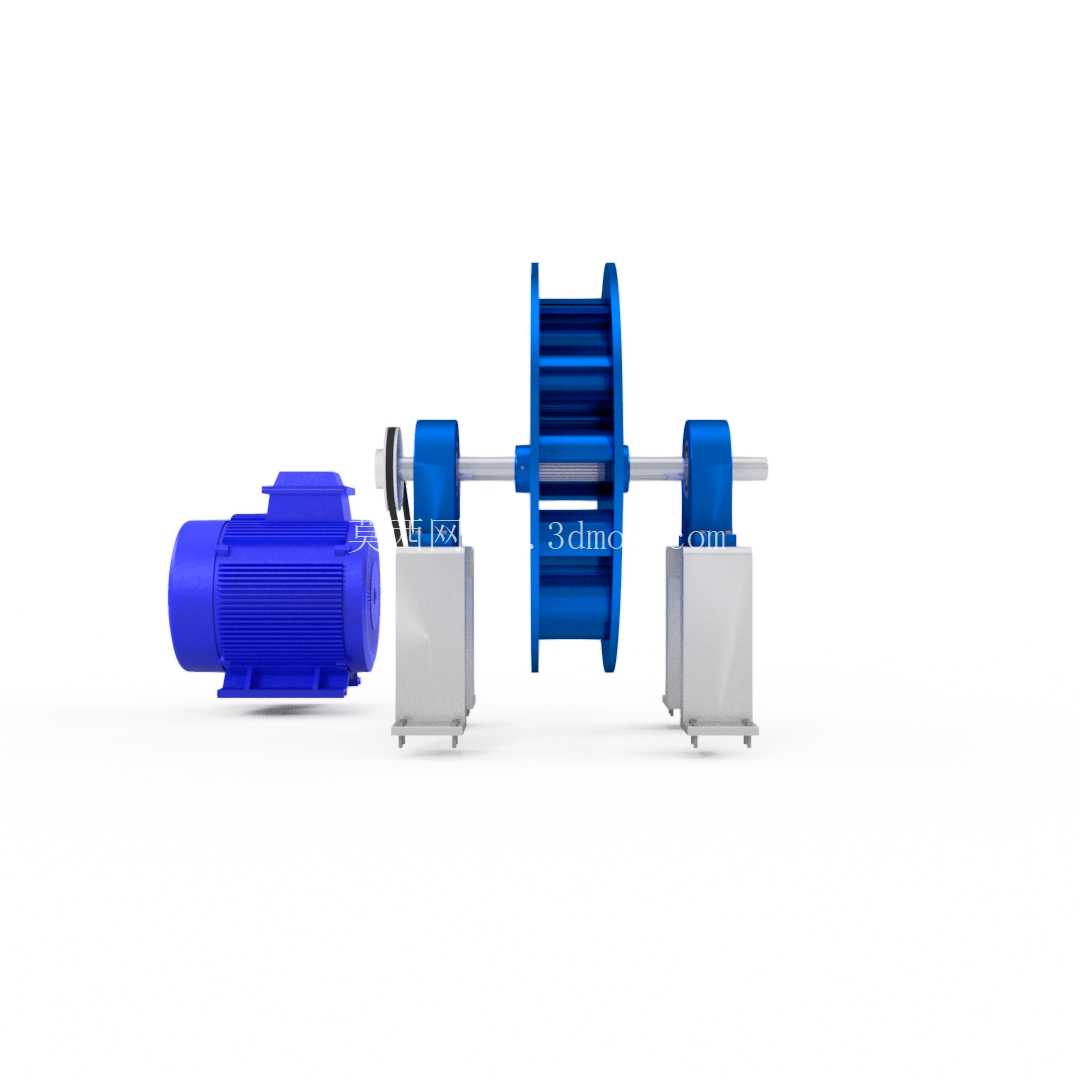

这套微型水力发电装置主要面向分散式小流量水源的离网供电场景，常见于山区溪流落差处、农村引水渠旁、小型景观水坝下游这类不具备集中电网铺设条件的区域，可直接为周边小型照明设备、低功率监测传感器、农户家用小功率电器提供稳定电力输出，无需配套大型基建工程，适配零散分布的微小水力资源开发需求。整套装置采用卧式分体布局，核心由冲击式水轮单元、传动连接单元、发电电机单元、安装支撑底座四个部分组成，水轮部分采用多叶片辐条式结构，叶片曲面做了流线型优化，可在低水头、小流量的水流冲击下快速获得启动扭矩，避免传统水轮在微小水源下无法启动的问题，水轮转轴两端配置密封式轴承座，既可以减少转动过程中的摩擦损耗，也能阻挡水流中的泥沙进入轴承滚道，延长户外工况下的使用寿命。传动部分采用三角皮带传动结构，相比齿轮直接传动，皮带传动可抵消水轮与电机安装时的少量同轴度误差，同时在水流突然出现流量波动、水轮转速骤变时，皮带的弹性滑移可起到缓冲保护作用，避免电机轴受到瞬间冲击载荷损坏，皮带张紧度可通过调整电机在底座上的安装位置进行适配，日常维护时无需拆解核心部件即可更换磨损的皮带，降低户外运维的难度。发电单元采用标准卧式异步电机结构，外壳带散热筋设计，可在长时间连续运行时快速散出绕组产生的热量，电机接线盒做了防水密封处理，适配户外潮湿、多溅水的使用环境，电机输出端的皮带轮与水轮端皮带轮做了转速比匹配，可将水轮的低转速提升至电机额定发电转速区间，保证输出电压的稳定性。整套装置的支撑底座采用型钢焊接结构，水轮端与电机端的安装面均做了铣平加工，保证两个转轴的平行度要求，底座上预留了长条形安装孔，既可以调整电机位置张紧皮带，也可通过膨胀螺栓直接固定在混凝土基础上，安装时只需保证水轮下半部分浸入水流冲击区域，调整好进水方向对准叶片迎水面即可完成部署，无需复杂的对中调试。设计过程中充分考虑了户外使用的维护便利性，所有易损件均采用标准通用件，轴承、皮带、密封件都可直接采购市售标准型号替换，无需定制特殊配件；水轮叶片采用一体化成型结构，表面光滑无明显拼接缝隙，可减少水流经过时的阻力损失，同时避免杂物缠绕在叶片连接处。安装边界方面，整套装置横向总长度控制在1.2米范围内，水轮直径约0.6米，底座安装孔距横向为0.8米、纵向为0.3米，安装时需预留水轮上方0.2米的操作空间用于日常检查清理，电机侧预留0.3米的接线与维护空间，整体占地尺寸小，可直接架设在宽度1米以内的小型水渠上，不需要对原有渠道进行大规模改造。在实际使用中，当水流流速达到1.5m/s、水头落差超过1米时，装置即可达到额定输出功率，输出端可配套整流稳压模块直接给蓄电池充电，再通过逆变模块供给交流用电设备，相比太阳能发电设备，这套装置不受昼夜、阴雨天气影响，只要有持续水流即可24小时连续发电，供电稳定性更强，适合有稳定微小水源的偏远区域做独立供电使用。结构设计上特意将转动部件的外露部分做了安全距离预留，皮带传动区域可配套加装简易防护网，避免运维过程中衣物、工具卷入转动部件，底座的支脚高度可根据实际安装面的高度差做小幅调整，适配不平整的溪边、渠边安装基面，水轮转轴处的密封采用多层橡胶密封圈结构，可阻挡细小沙粒进入轴承内部，减少磨损速度，整套装置没有复杂的电控结构，整体可靠性高，即使没有专业电工知识的使用者也可完成基础的安装与日常维护。
