带支架支撑的滚轮轴组结构设计

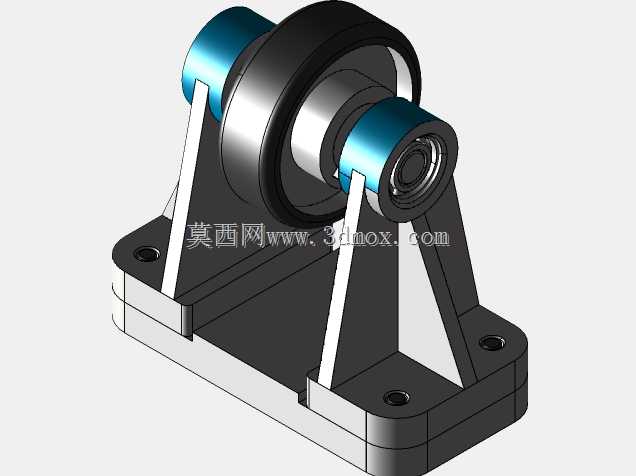

　　这套轮轴支撑结构常出现在轻载输送线、小型工装变位机、教学演示台架这类需要低转速回转支撑的场景里，核心作用是为回转轮体提供稳定的径向支撑，同时预留轴端的动力输入或从动随动接口，避免轮体运转时出现径向窜动、轴系挠曲变形的问题。从结构组成来看，整套装置分为三个核心部分：底部的一体式安装支座、中间的回转轮体、两侧的轴端支撑与轴段结构。底部支座采用带三角加强筋的L型双侧立板设计，底板上预留了四个沉头安装孔，安装时可以直接通过内六角螺栓固定在设备的安装基准面上，安装孔的孔位公差按照H7级精度设计，能保证装配后两侧立板的支撑孔同轴度控制在0.02mm以内，避免轴系安装后出现别劲、卡滞的问题。两侧的三角加强筋从立板侧面一直延伸到底板平面，

　　筋板厚度取立板厚度的0.8倍，既可以抵消轮体受径向载荷时立板产生的外翻力矩，又不会过多增加整体结构的重量，在轻载工况下，这种加强结构的抗变形能力比无筋的直板支座高出40%左右。中间的回转轮体采用轮毂与轮缘一体化的结构设计，轮缘表面做了圆弧过渡处理，避免轮缘与接触件配合时出现应力集中割伤接触面的问题，轮毂与中心轴之间采用过渡配合，装配时可以通过热装或者压装的方式完成连接，不需要额外设计键连接结构，适配100N·m以下的扭矩传递需求，完全满足轻载随动或者低速动力传输的使用要求。两侧伸出的轴段做了阶梯轴设计，靠近轮毂的轴肩位置作为轴承安装的定位基准，轴段直径按照弯扭组合强度校核取值，

　　保证在额定径向载荷下轴的最大挠度不超过轴跨度的1/5000，避免运转时出现轮体偏摆。轴端的蓝色段是轴套或者轴承外圈的防护结构，既可以阻挡外界的粉尘、碎屑进入轴承配合面，又能对轴承外圈起到轴向定位的作用，防止轴承在运转过程中出现轴向窜动。设计这套结构的时候，首先要确定的是安装边界尺寸：底板的总长度要比两侧立板的外侧间距宽出30mm左右，给安装螺栓预留足够的操作空间，底板的厚度根据总载荷计算，保证螺栓预紧后底板不会出现翘曲变形；两侧立板的高度要保证轮体最低点距离底板上表面有5mm以上的间隙，避免轮体运转时和底板发生摩擦干涉；轮体的外径尺寸根据需要的线速度或者接触行程确定，在相同转速下，更大的轮径可以获得更高的线速度，

　　同时也能降低轴系所受的径向接触应力。在实际选型应用的时候，如果是用在输送线作为从动托轮，可以在轮缘表面包覆聚氨酯层，降低运转时的噪音同时增大接触摩擦力；如果是用在教学演示台架上，可以在一侧轴端加装带轮或者联轴器，连接小型减速电机作为主动轮使用，不需要对主体结构做额外修改，只需要调整轴端的连接接口尺寸即可。整套结构的装配逻辑是先将轴承压装到两侧立板的支撑孔内，再将装好轮体的中心轴穿入轴承内孔，最后在轴端安装挡圈和防护端盖，整个装配过程不需要特殊工装，普通的压装工具和内六角扳手就能完成，后期维护的时候只需要拆开一侧端盖就能抽出轴系，更换轴承或者轮体都非常方便。另外在设计细节上，所有的棱边都做了C1的倒角处理，既可以避免装配时割伤操作人员，也能去除机加工产生的毛刺，防止碎屑掉落到轴承配合面里加剧磨损；支座的底板底面做了铣平处理，平面度控制在0.03mm以内，安装时不需要额外加调整垫就能保证和安装基准面的充分接触，避免出现安装应力。
