手持式泰瑟电击器外壳结构三维设计

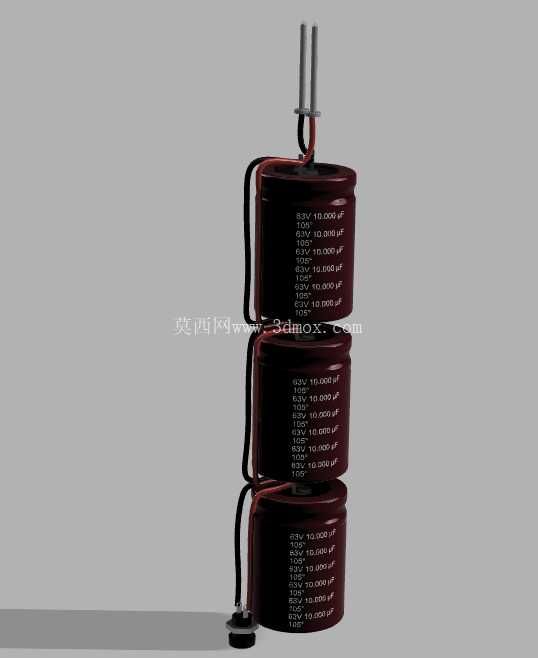

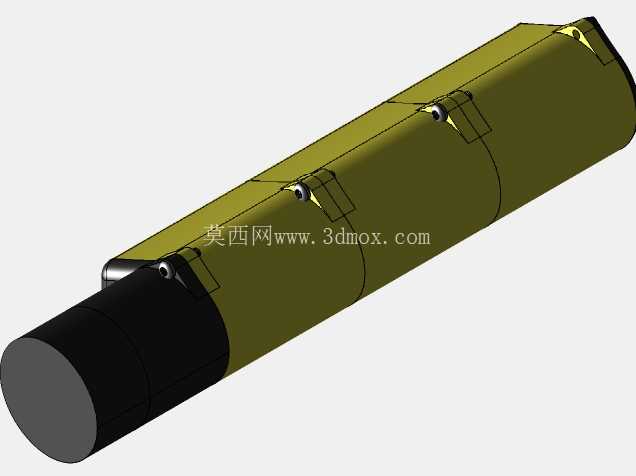

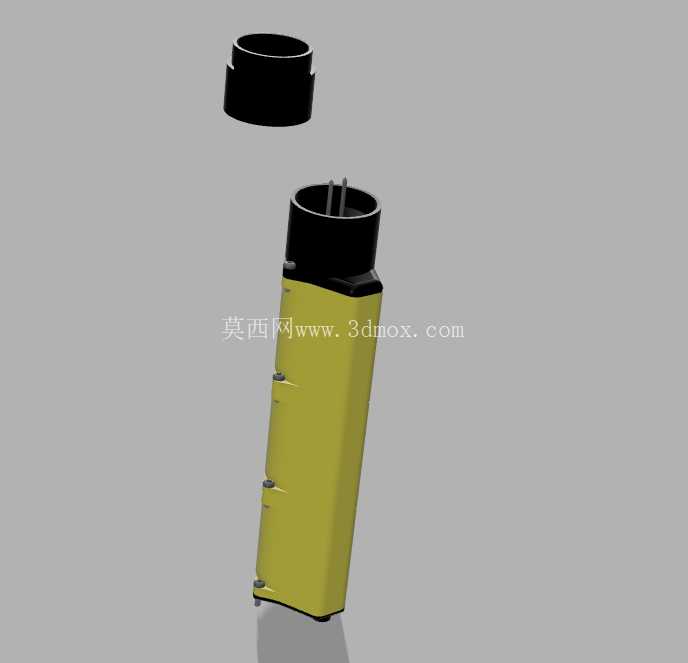

本次呈现的手持式安防电击装置外壳结构，在设计阶段优先考量了一线执勤场景下的握持可靠性与部件防护需求，整体采用分体式柱形布局，主体筒身搭配顶部可拆卸端盖，适配内置高压发生模块、电池组与触发控制组件的安装空间。从实际使用场景出发，筒身外侧设置的多道环形凸起并非装饰结构，而是针对戴防滑手套操作、雨天湿滑握持场景做的防滑结构，每道凸起的高度控制在1.2mm，既不会硌手影响长时间持握，也能在突发拉扯场景下提供足够的静摩擦力，避免设备从手中滑脱。顶部端盖与筒身采用过盈配合加侧边卡扣的双重固定方式，日常携带时不会因为跑动、碰撞出现端盖脱落的问题，维护时只需要按压侧边隐藏的卡扣即可拆开端盖，更换内部电池或者检修电路模块，不需要额外借助专用工具，适配外勤场景下的快速维护需求。设计过程中对内部安装边界做了严格的尺寸校核，筒身内部预留的电池仓尺寸匹配常规18650动力电池组的排布空间，高压模块安装位设置了两道定位筋，避免设备受到冲击时模块出现移位，导致电极接触不良的问题。端盖位置预留的两个电极伸出孔，孔位周边做了0.8mm的凸台防护，避免日常放置时电极直接与桌面、衣物摩擦造成磨损，同时凸台高度刚好不影响电极的正常放电距离，不会因为防护结构削弱设备的作用效果。筒身底部做了圆弧收边处理，放置在装备腰带套中时不会因为棱角剐蹭织物，抽拔时的顺滑度也更好，针对长期携带可能出现的磨损问题，筒身壁厚做了差异化设计，握持区域壁厚2mm，端盖配合位置壁厚加厚到2.5mm，抵消反复拆装带来的磨损量，延长外壳的使用寿命。从结构受力角度分析，筒身采用等强度变壁厚设计，跌落时受力集中的边角位置做了R3圆角过渡，分散冲击应力，避免1.5米高度自由跌落时外壳出现开裂。内部的筋位设计同时兼顾了结构加强与部件隔离的作用，将电池仓与高压模块仓通过筋位分隔开，避免电池漏液或者模块故障时互相影响，筋位上预留的走线槽宽度3mm，刚好容纳内部连接导线，避免组装时导线被壳体挤压破损。端盖内侧设置的环形密封槽，可适配直径1mm的硅胶密封圈，实现IP54级的防护能力，应对雨天执勤、扬尘环境下的使用需求，不会因为雨水、灰尘进入壳体内部导致电路短路。整个外壳的拆分件仅为筒身与端盖两个部件，没有多余的小零散配件，减少了组装工序，也降低了外勤使用时零件丢失的风险，卡扣结构设计在筒身内侧，外观面没有额外的开孔或者凸起，整体外观简洁流畅，放在装备套中不会因为突出的卡扣结构勾挂衣物。针对批量生产的工艺需求，壳体的脱模斜度控制在1.5度，所有内部筋位都做了拔模校验，没有倒扣结构，不需要复杂的抽芯机构就能完成注塑生产，外表面的蚀纹处理深度控制在0.05mm，既可以掩盖生产过程中可能出现的轻微划痕，也能进一步提升握持时的摩擦力，不会因为手汗出现打滑的问题。电极伸出孔的位置精度控制在±0.1mm，保证电极安装后与端盖的同轴度，避免电极歪斜导致放电方向偏移，影响实际使用效果。筒身内部的电池仓位置设置了电池弹片安装柱，安装柱的高度与位置匹配常规电池弹片的安装尺寸，不需要额外做结构修改就能直接适配通用配件，降低后续的配件采购成本。
