双Arduino控制自主HHO发电装置结构

项目分类:发电机 发布时间:2026-07-29 ID:1204074
  • 双Arduino控制自主HHO发电装置结构
  • 双Arduino控制自主HHO发电装置结构
  • 双Arduino控制自主HHO发电装置结构
  • 双Arduino控制自主HHO发电装置结构

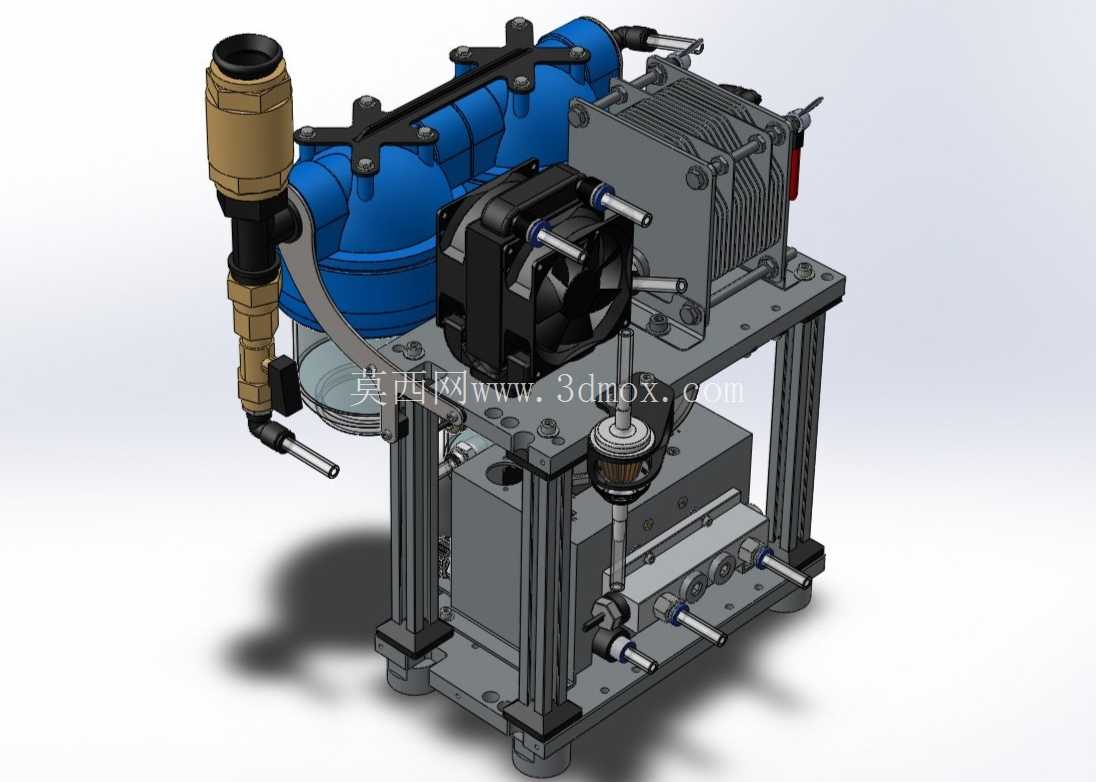

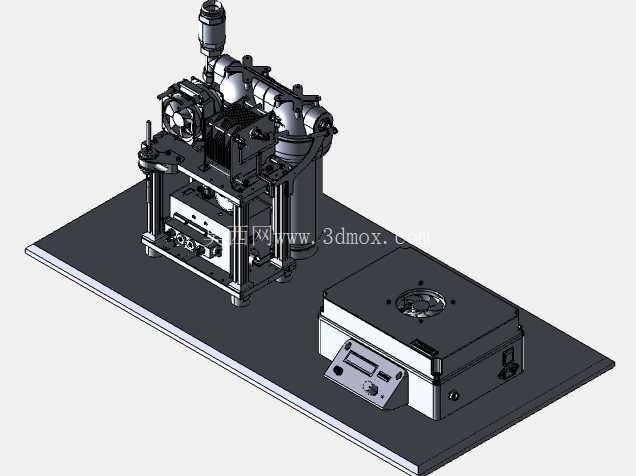

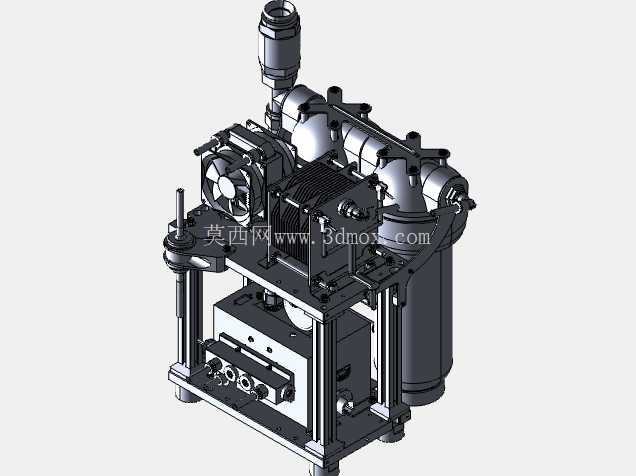

这套HHO发电装置的结构设计,核心围绕小型自主产气发电的实际工况展开,整体采用层叠式铝型材机架搭建,所有功能模块沿垂直方向分层布置,底部预留了标准安装孔位,可直接固定在实验台架或者移动载具的预留安装面上,安装边界的长宽尺寸控制在400mm以内,高度不超过500mm,适配桌面级实验、小型辅助动力配套等多种场景的空间要求。

从功能逻辑来看,装置核心分为电解产气单元、参数调控单元、流体输送单元三个部分,电解单元采用堆叠式干电池结构设计,极板之间的间距经过反复校核,既保证电解反应的接触面积足够,又避免极板间距过小导致的气堵问题,产气输出端直接连接气液分离组件,分离后的干燥气体沿管路输送至输出端,可直接对接小型内燃机、实验燃烧装置等用气端。参数调控部分搭载两块Arduino控制板,分别负责温度采集调节与气体流量闭环控制,温度采集探头直接贴附在电解堆的核心发热区域,当检测到温度超过设定阈值时,会自动启动侧置的轴流散热风扇,同时调整电解输入功率,避免电解堆过热导致的效率下降或者密封件老化;流量控制单元通过管路中的流量传感器实时采集产气流量数据,根据后端用气需求动态调整电解电流,实现产气速率的自动匹配,无需人工手动调节参数。

流体输送单元的管路采用快插式接头连接,左侧布置的铜质过滤调压组件,可对输入的电解液或者补充水源进行前置过滤,同时调整管路压力,避免杂质进入电解堆造成极板堵塞,管路的走向全部沿铝型材机架的槽道布置,通过管卡固定,避免设备运行过程中管路振动产生的磨损或者松脱。机架底部的支撑脚采用可调式橡胶脚垫,既可以调整设备的水平度,又能缓冲散热风扇、流体泵运行时产生的振动,降低振动对传感器采集精度的影响。

在设计思路上,这套装置没有采用集成式的封闭外壳,而是采用外露式的模块化布局,一方面是方便实验过程中快速调整各个模块的参数、更换故障部件,比如电解堆极板老化后可以直接拆解堆叠结构更换极板,不需要整体拆解设备;另一方面是外露的管路和线路可以让操作人员直观观察到产气状态、液体流动情况,及时发现漏液、管路堵塞等异常问题。各个功能模块之间的连接全部采用标准件,紧固件、接头、铝型材都是通用标准规格,不需要定制特殊加工件,后期维护更换配件的成本极低,也方便使用者根据自己的实验需求调整模块位置,比如增加储气罐、增加干燥过滤组件等扩展功能。

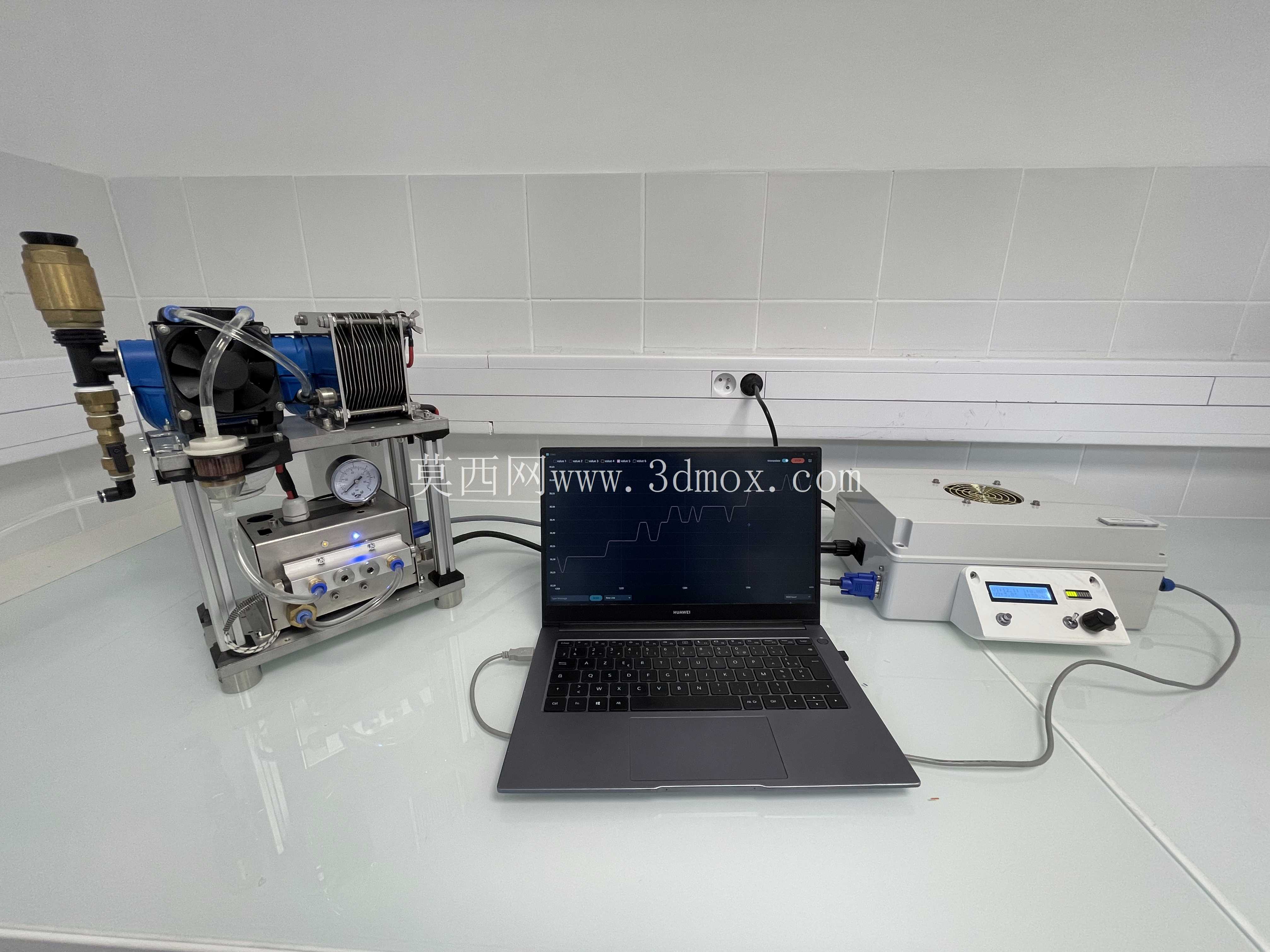

从实际应用场景来看,这类小型自主HHO装置既可以作为高校、科研工作室的新能源实验平台,用于验证电解产气效率、控制逻辑优化等相关实验,也可以作为小型动力设备的辅助供气装置,搭配小型内燃机做燃料助燃使用,整套设备的控制逻辑已经实现全自动运行,开机后不需要人工持续值守,控制系统会自动维持温度、流量、压力等参数在合理区间,运行过程中如果出现温度过高、流量异常、液位不足等问题,控制系统会自动触发保护机制,降低输入功率或者停止运行,避免设备损坏。

在结构细节处理上,电解堆的端板采用绝缘材质加工,极板之间的密封件采用耐电解液腐蚀的橡胶垫片,压紧螺栓采用均匀布置的方式,保证每个位置的压紧力一致,避免出现漏气漏液的问题;散热风扇的安装位置正对电解堆的散热鳍片,风道方向沿电解堆的极板间隙走向设计,可以最大化带走电解过程中产生的热量;所有电气线路都沿机架内侧布置,和流体管路分开走线,避免管路漏液时滴落到线路上造成短路风险,线路的接头部分全部做了绝缘处理,控制板安装在密封的电气盒内,防止电解液蒸汽腐蚀电路板。
