双芯卡布基诺胶木耳机插座结构设计

这款双芯接插件是早期有线音频通讯设备的专用配套连接部件，主体采用卡博利特-酚醛胶木热压成型，这类材料在早期电子工业中被广泛用于绝缘结构件，核心优势是成型后尺寸稳定性强，介电性能优异，在常规音频信号传输的电压等级下不会出现击穿、爬电问题，同时材料本身具备一定的抗冲击韧性，日常插拔使用中不易出现壳体开裂的情况。

从实际应用场景来看，这类插座主要配套头戴式有线通讯耳机使用，常见于早期工业调度台、固定通讯座机、小型广播对讲终端的面板安装位，负责音频信号的有线传输对接，双插芯的结构设计对应双声道音频回路，可同时传输左右声道音频信号，部分同结构衍生型号也可用于低压直流控制信号的回路对接。

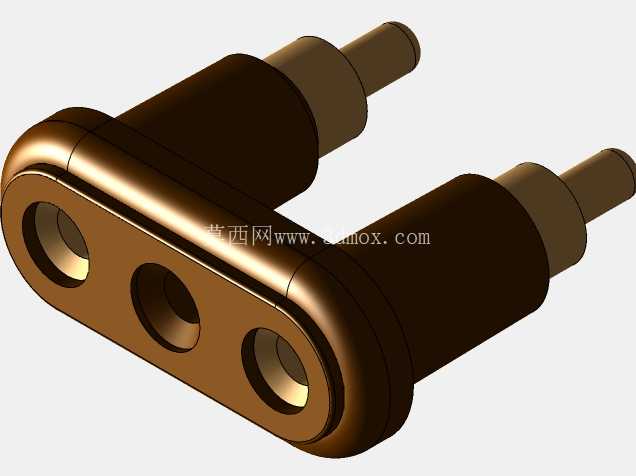

结构设计上，插座整体采用一体化胶木基座搭配两个平行布置的圆柱形插套腔体，基座正面设置三个同轴通孔，其中两个为插针接入孔，对应配套插头的两个信号插针，孔内嵌装铜质导电衬套，衬套与胶木基座采用过盈压装配合，压装后衬套端面与基座平面齐平，不会出现凸起刮擦配套插头端面的问题；第三个孔为定位锁紧孔，用于和配套插头的定位销配合，避免插头插入后出现径向转动导致的信号接触不良。基座背部延伸出两个平行的圆柱形接线柱腔体，腔体内置接线端子，端子尾部预留焊线孔，可直接焊接音频信号传输线，腔体的圆柱形结构可在焊线后对焊点形成物理防护，避免线材拉扯导致焊点脱落。

安装边界方面，这款插座采用面板嵌入式安装，基座背部的两个圆柱形腔体可直接穿过设备面板的预制安装孔，基座前端的法兰边贴合面板外侧，通过法兰边上的两个安装孔可使用M2规格的沉头螺钉完成固定，安装后插座整体突出面板表面的高度控制在合理范围，不会占用过多设备外部空间，适配厚度1.5mm至3mm的金属或非金属设备面板。插套的中心距严格匹配配套插头的插针间距，插入后配合间隙控制在0.1mm以内，既保证插拔过程顺畅无卡滞，又能避免间隙过大导致的接触电阻波动。

从建模逻辑来看，这类胶木接插件的三维建模需要优先保证胶木壳体的拔模角度一致性，因为酚醛胶木热压成型对拔模斜度有明确要求，所有沿开模方向的侧壁都设置了不小于1°的拔模斜度，避免成型后脱模困难导致的壳体拉伤。导电衬套与端子的建模需要重点保证配合面的尺寸公差，插套的内孔尺寸按照H7公差等级设计，保证与配套插针的配合精度，接线端子的焊线孔尺寸匹配常用的0.5平方毫米多股音频线，方便现场焊接作业。另外胶木壳体的所有边角都做了R0.5的圆角过渡，一方面是热压成型工艺的要求，避免尖角位置出现材料填充不足的问题，另一方面也能避免安装使用过程中尖角划伤操作人员或线材绝缘层。

实际使用中，这类胶木材质的接插件相比后期的塑料接插件，具备更好的耐温性能，在设备内部长期工作温度达到60℃的环境下不会出现壳体变形，接触可靠性更高，在一些对设备可靠性要求较高的工业通讯场景中，这类结构的接插件服役周期可达到十年以上，仅需定期清理插套内部的氧化层即可保证接触稳定。
