手动杠杆式MAG气控换向阀结构设计

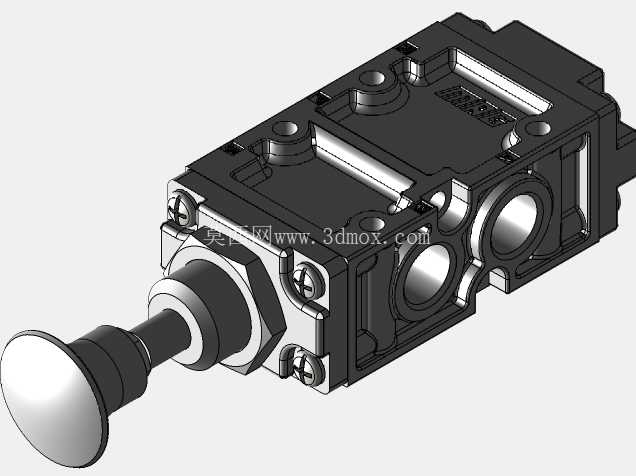

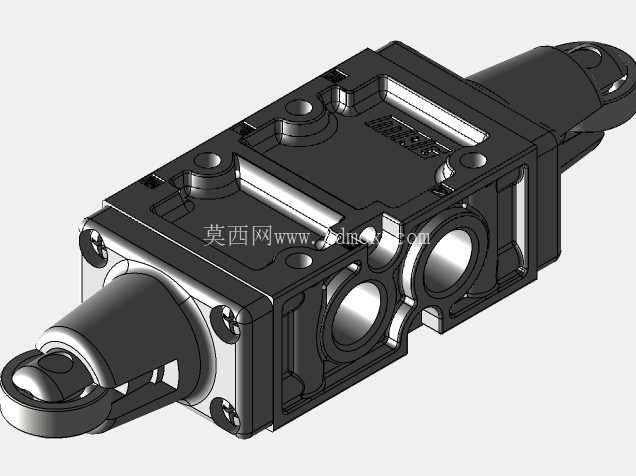

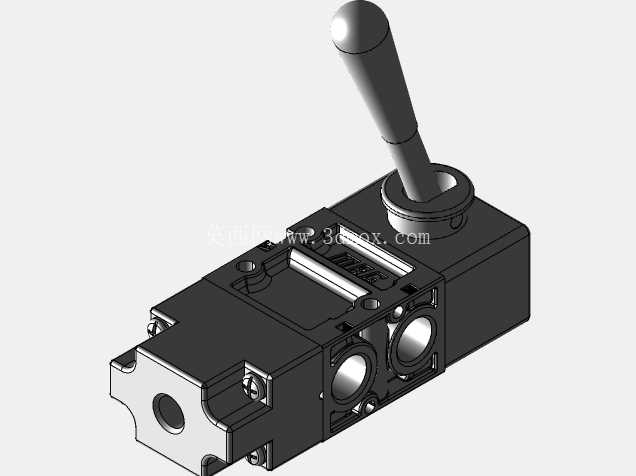

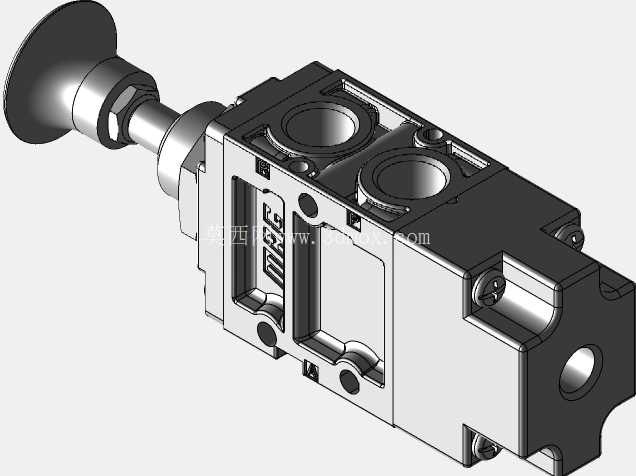

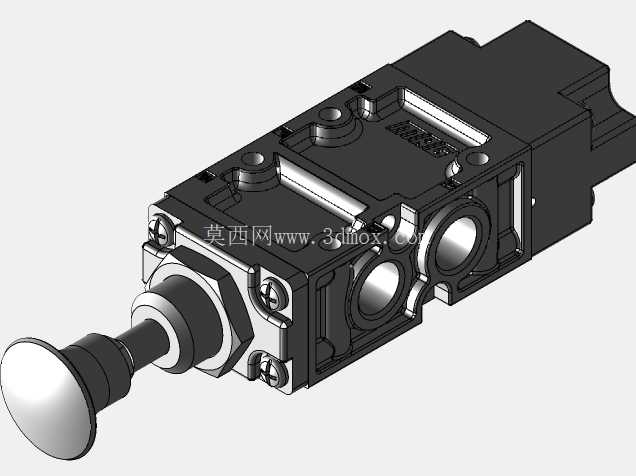

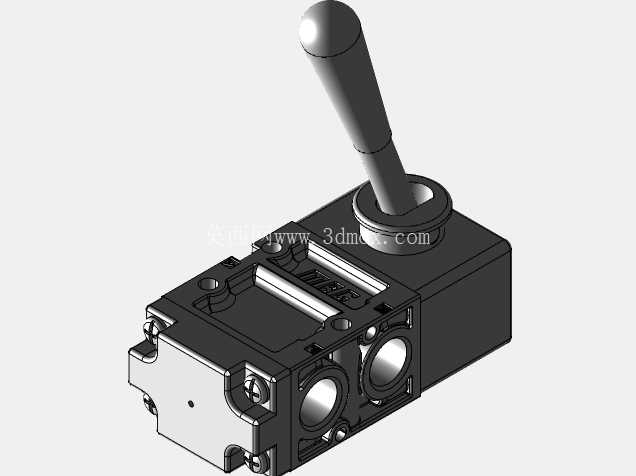

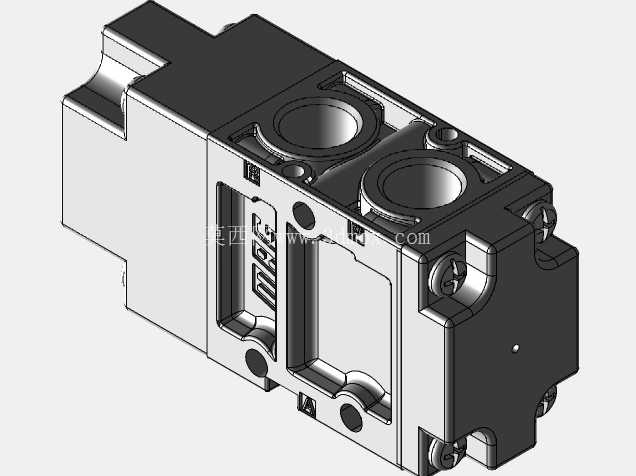

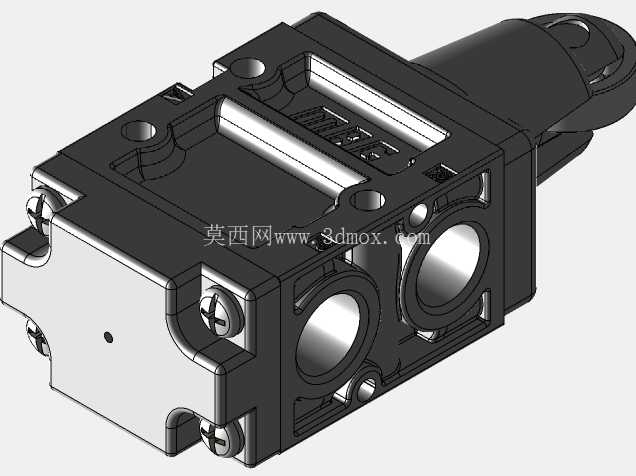

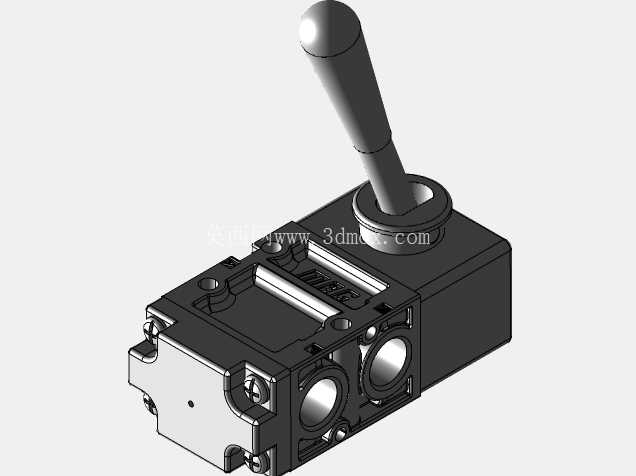

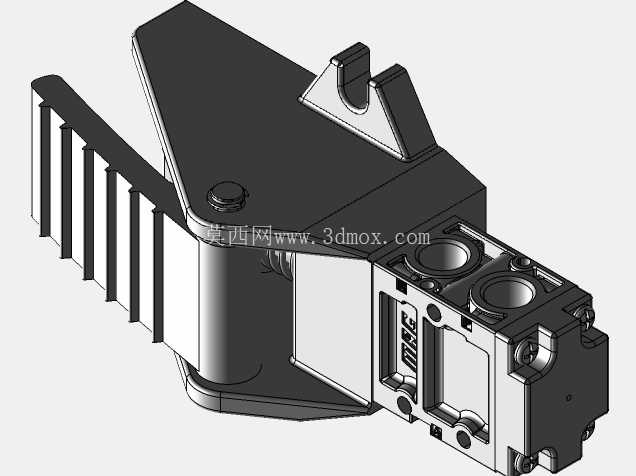

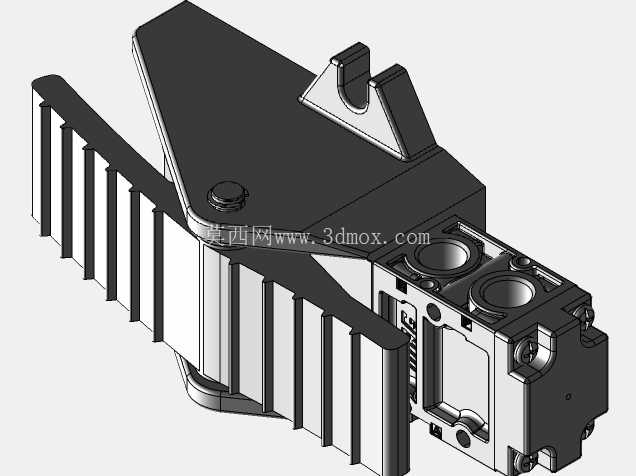

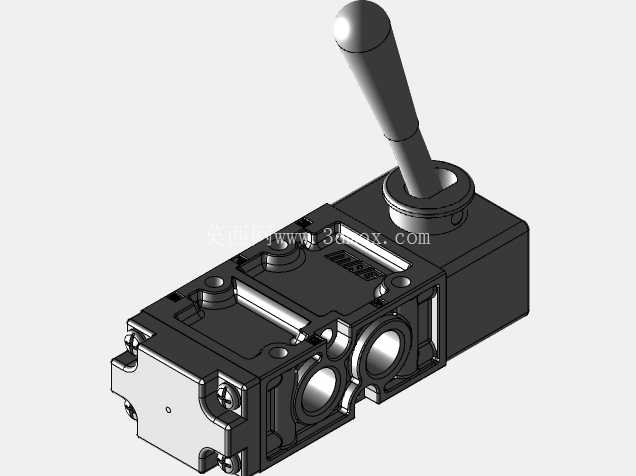

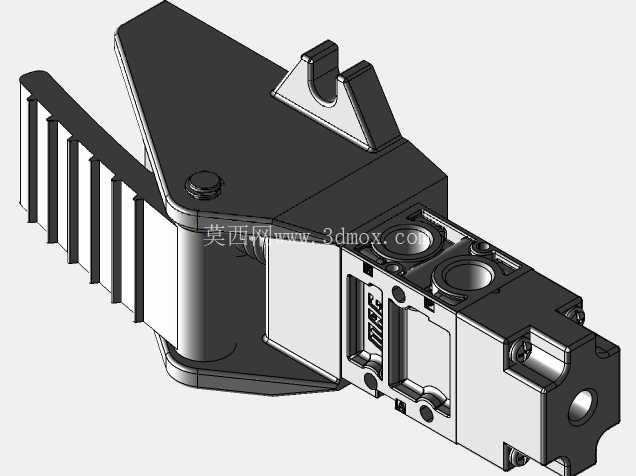

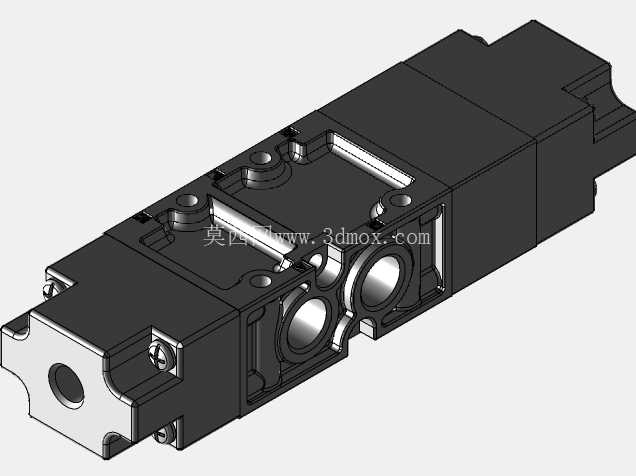

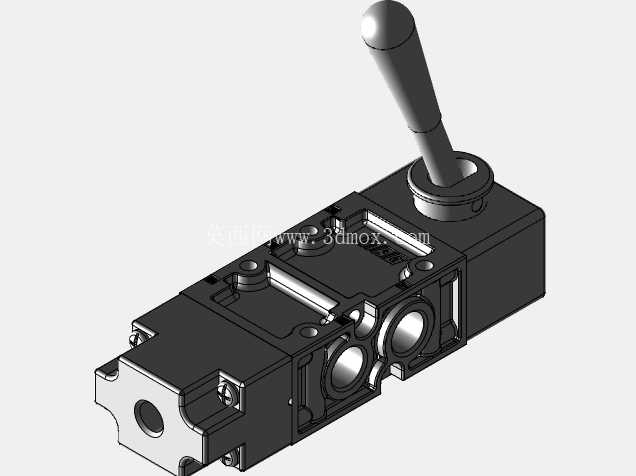

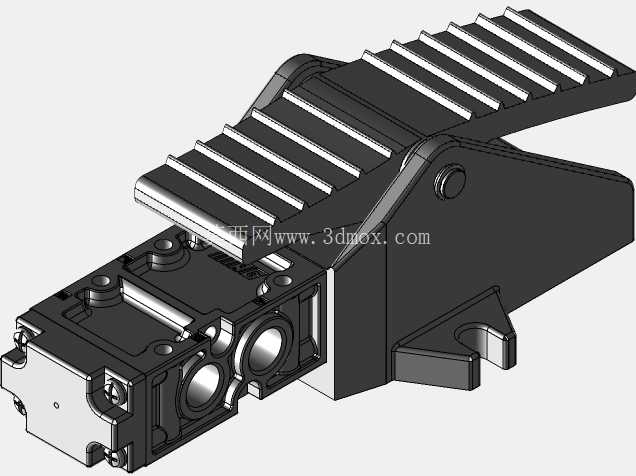

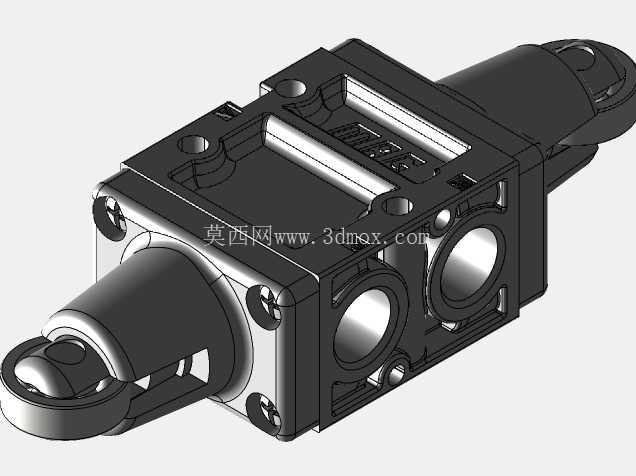

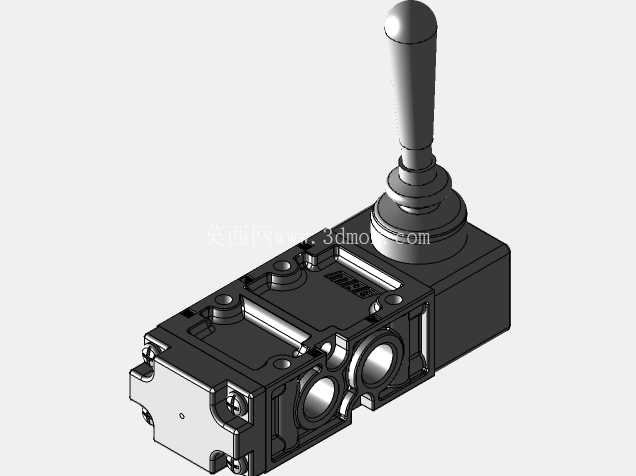

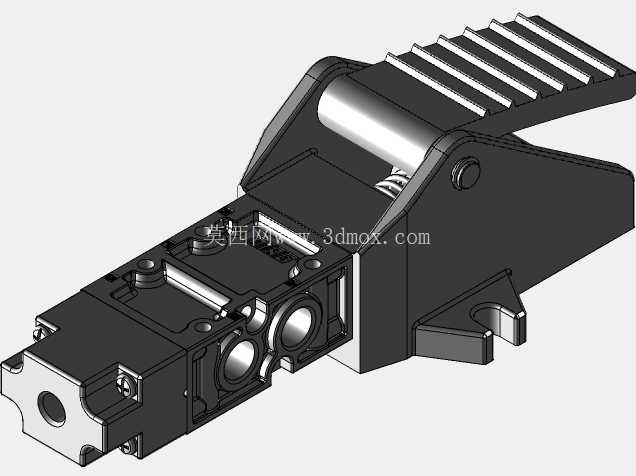

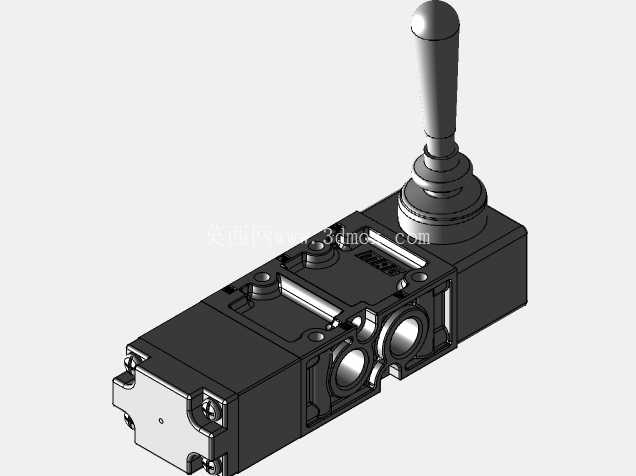

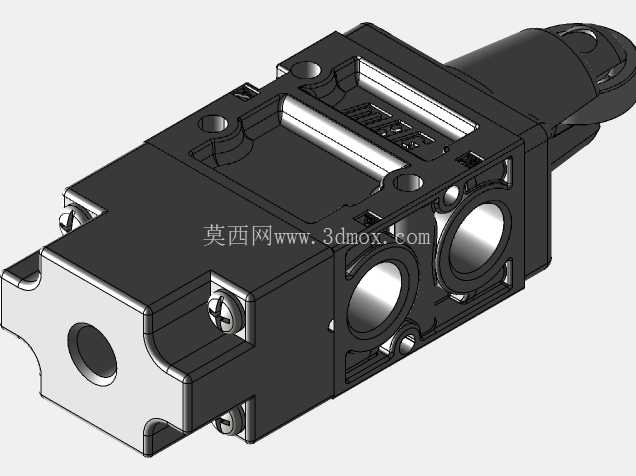

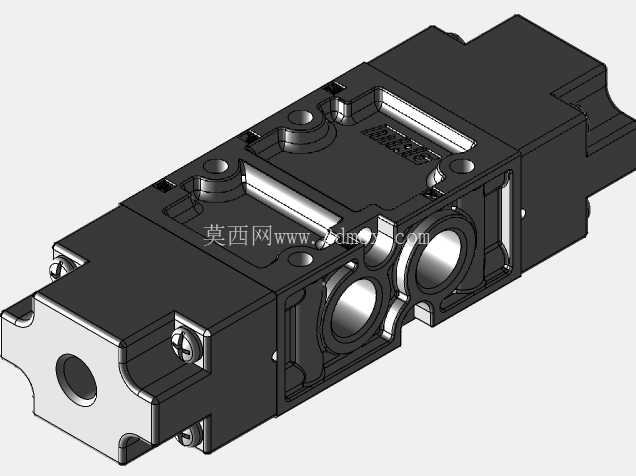

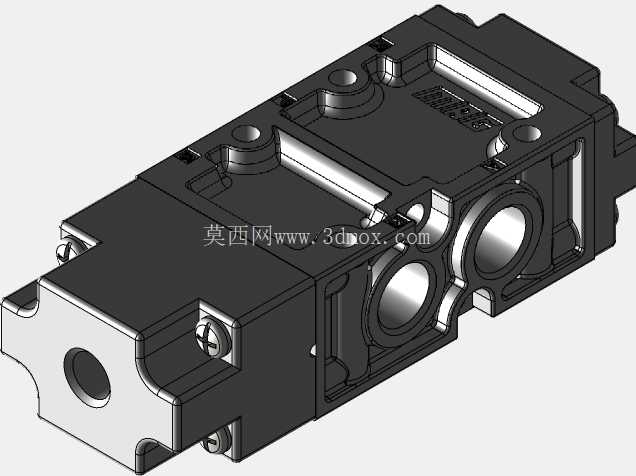

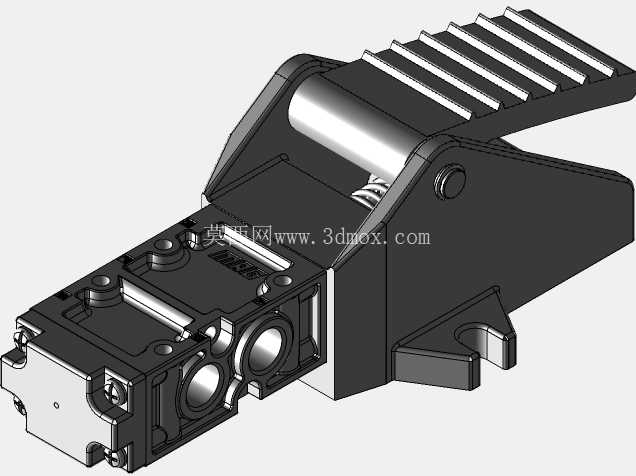

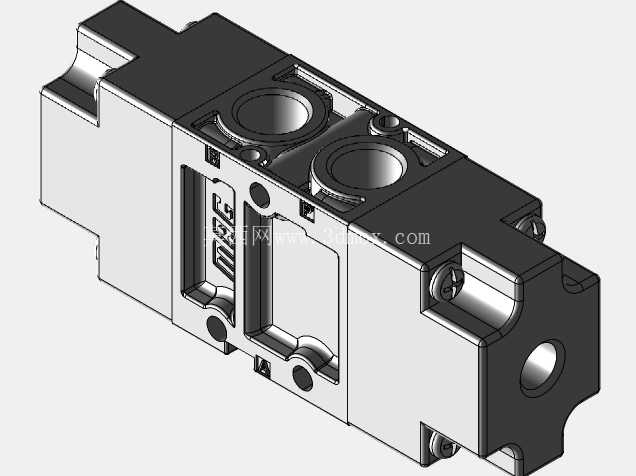

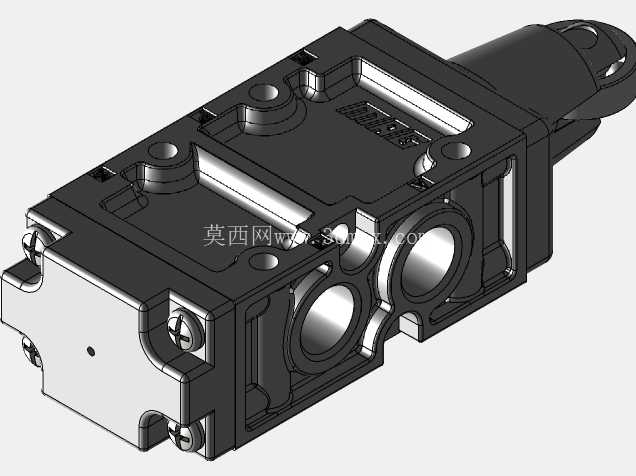

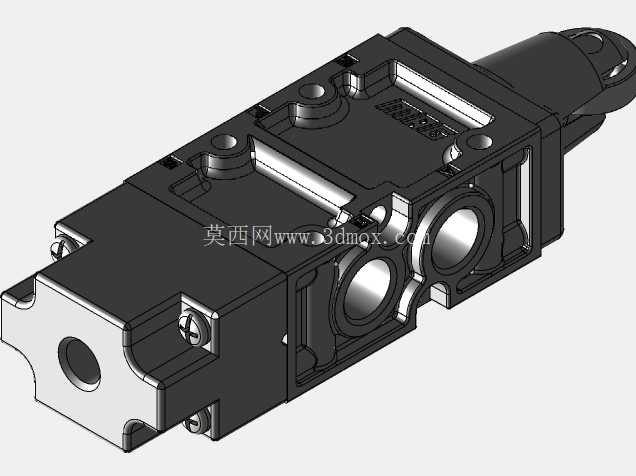

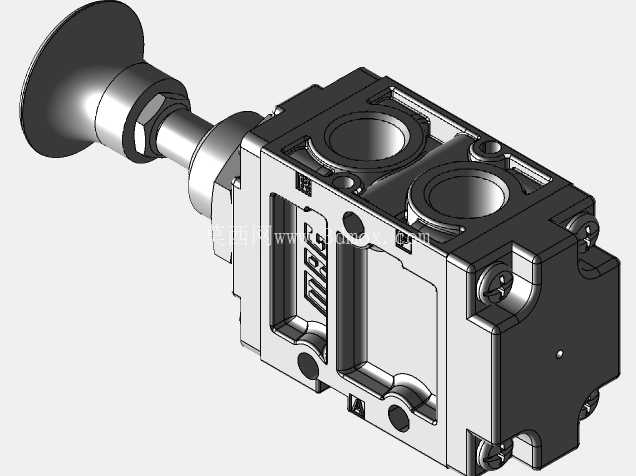

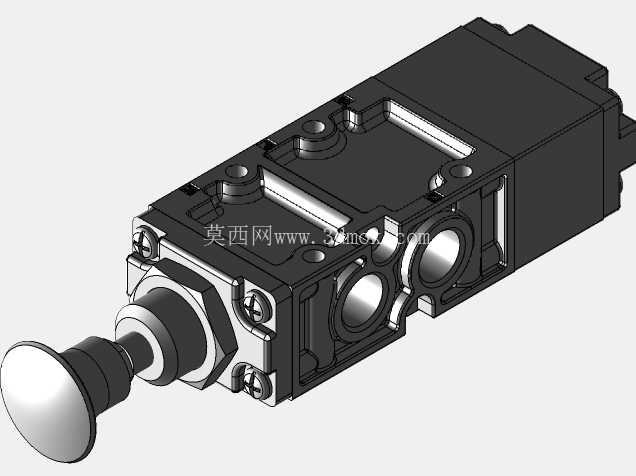

在气动控制系统的回路搭建场景里，这类带长操作手柄的MAG阀常被布置在设备旁侧的操作工位，作为人工介入气路通断、切换气流方向的核心执行元件，区别于电磁驱动的换向阀，它不需要接入电控信号，完全依靠操作人员扳动手柄完成阀位切换，在无供电的简易气动回路、需要人工点动干预的设备调试工位、以及防爆要求较高无法部署电气元件的作业场景里，这类手动阀的适配性远高于电控类阀件。从结构设计逻辑来看，这款阀的操作手柄采用了长力臂的圆柱握柄造型，握柄根部做了圆弧过渡的加粗处理，既能够避免操作时应力集中导致的柄部断裂，也能让操作人员握持时的受力更均匀，扳动操作的力矩传递更直接，手柄与阀体连接的位置设置了带定位台阶的旋转轴座，轴座与阀体的配合面预留了密封件安装槽，能够避免车间内的粉尘、切削液渗入阀内部的阀芯腔，延长阀件的实际使用寿命。阀体主体采用了方块式的集成化布局，侧面预留了两个大口径的主气路接孔，接孔周边做了内凹的密封面，安装气管接头时可以直接贴合O型圈完成端面密封，不需要额外缠绕生料带，能有效降低气路泄漏的概率；阀体顶面设置了开放式的阀芯安装腔，腔室周边布置了多个螺丝固定位，后期维护时只需要拆开顶面的盖板就能直接取出阀芯进行清理或者更换，不需要将整个阀从安装基座上拆下来，大幅降低了设备运维的拆装工作量。从安装边界的尺寸设计来看，阀体底部做了符合通用气动阀安装标准的定位孔距，能够直接适配市面上主流的阀组安装基座，不需要单独设计定制转接板；阀体的整体宽度控制在常规气动阀的标准尺寸区间内，多阀并排组装在阀岛上时，相邻阀件之间不会出现操作干涉，扳动手柄时的活动半径经过测算，刚好不会碰到相邻阀件的操作部件，也不会超出阀岛的整体安装轮廓。在实际功能实现上，这款阀采用了弹簧复位的定位结构，操作人员扳动手柄到指定阀位后，松开手柄阀芯会自动回到初始工位，能够避免操作人员误操作后阀位长期保持在导通状态引发的设备误动作，适合用于气动夹具的夹紧松开控制、气缸的点动进退操作、以及气动安全回路的人工触发场景。设计过程中针对手柄的操作力度做了匹配优化，通过调整阀芯与阀腔之间的密封件压缩量，将扳动手柄需要的操作力控制在成年人单手握持舒适施力的区间内，长时间频繁操作也不会造成手部的过度疲劳；阀体的边角位置全部做了倒角处理，没有尖锐的加工棱角，安装和操作过程中不会划伤操作人员的手部，也能避免安装时磕碰其他管线造成的外层破损。阀件的气路流道采用了等径过渡的设计，气流在阀内部转向时不会出现通径突变的情况，能有效降低气路的压力损失，在大流量供气的回路里也能保证气缸等执行元件的动作响应速度，不会因为阀件的流道阻力导致执行元件动作迟缓。
