石膏加工生产线成套设备三维结构

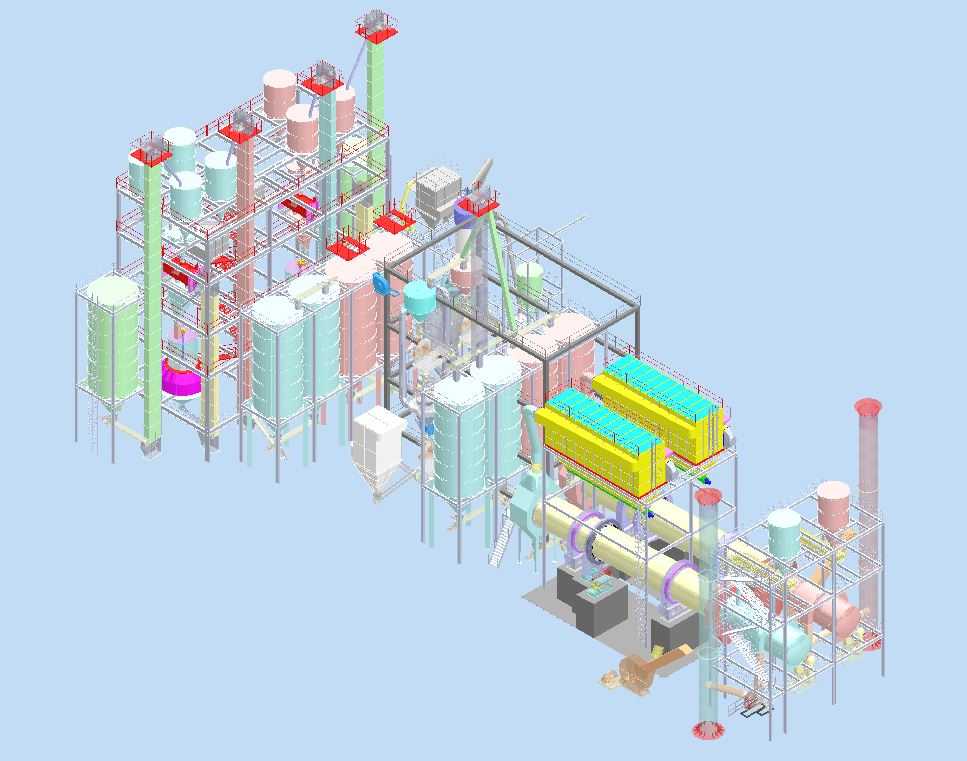

　　这套产线三维结构针对石膏建材加工场景搭建，覆盖从原料存储、配料输送、煅烧反应到成品暂存的全流程设备排布，建模时完全参照实体工厂的安装逻辑做空间校核，所有构件的安装边界都预留了现场检修与管线接驳的操作空间。从结构排布来看，左侧立式多层钢架平台上集成了多组不同容积的原料储仓，仓体下部配置的锥斗出料角度完全匹配石膏粉体的安息角参数，避免物料架桥堵料，仓顶预留的除尘接口与排气口位置，和现场配套的除尘管路走向完全契合，钢架的立柱间距、平台层高度都按照日常巡检、设备更换的操作需求设置，每层平台的护栏、爬梯位置都避开了设备吊装的预留通道。

　　中部区域的卧式长筒煅烧单元是整套产线的核心反应段，筒体外部的支撑滚圈、传动齿圈位置都做了细节还原，筒体两端的密封结构、进出料口的连接法兰尺寸，都和上下游设备的接口参数做了匹配，筒体旁侧布置的两组黄色彩涂电控柜，安装位置避开了高温筒体的热辐射范围，柜前预留的操作空间满足日常参数调试、故障排查的人员站位需求。右侧区域的成品储仓组按照不同粒度的成品分区设置，仓体之间的输送斜管角度满足粉体自流输送的坡度要求，顶部的收尘管路将所有仓体的排气口汇总接入除尘系统，避免生产过程中的粉尘外溢。

　　整套模型的管路排布全部沿钢架立柱侧边走线，蒸汽管路、压缩空气管路、物料输送管路分层布置，不同功能的管路用不同颜色做区分，管路的弯头半径、法兰连接位置都符合工业管路安装规范，所有阀门的操作手柄都朝向巡检通道一侧，避免操作时需要探身到设备间隙内。建模过程中对所有设备的安装地脚位置做了统一坐标校准，每个设备的底座尺寸、地脚螺栓孔间距都参照实体设备样本参数设置，现场安装时可以直接参照模型的排布坐标做基础放线，减少现场安装时的管线碰撞、设备干涉问题。针对石膏生产过程中容易出现的物料粘壁问题，模型里的储仓锥段、输送管路内壁都预留了防粘衬层的安装厚度，相关的振打器安装位置也在仓壁上做了预留点位，不需要后期现场重新开孔。

　　整套产线的设备排布充分考虑了厂房的层高、柱网跨度限制，最高的储仓顶部距离厂房屋架下弦预留了足够的检修空间，大型设备的吊装路径上没有设置永久性钢架结构，方便后期设备大修时的部件吊装转运。
