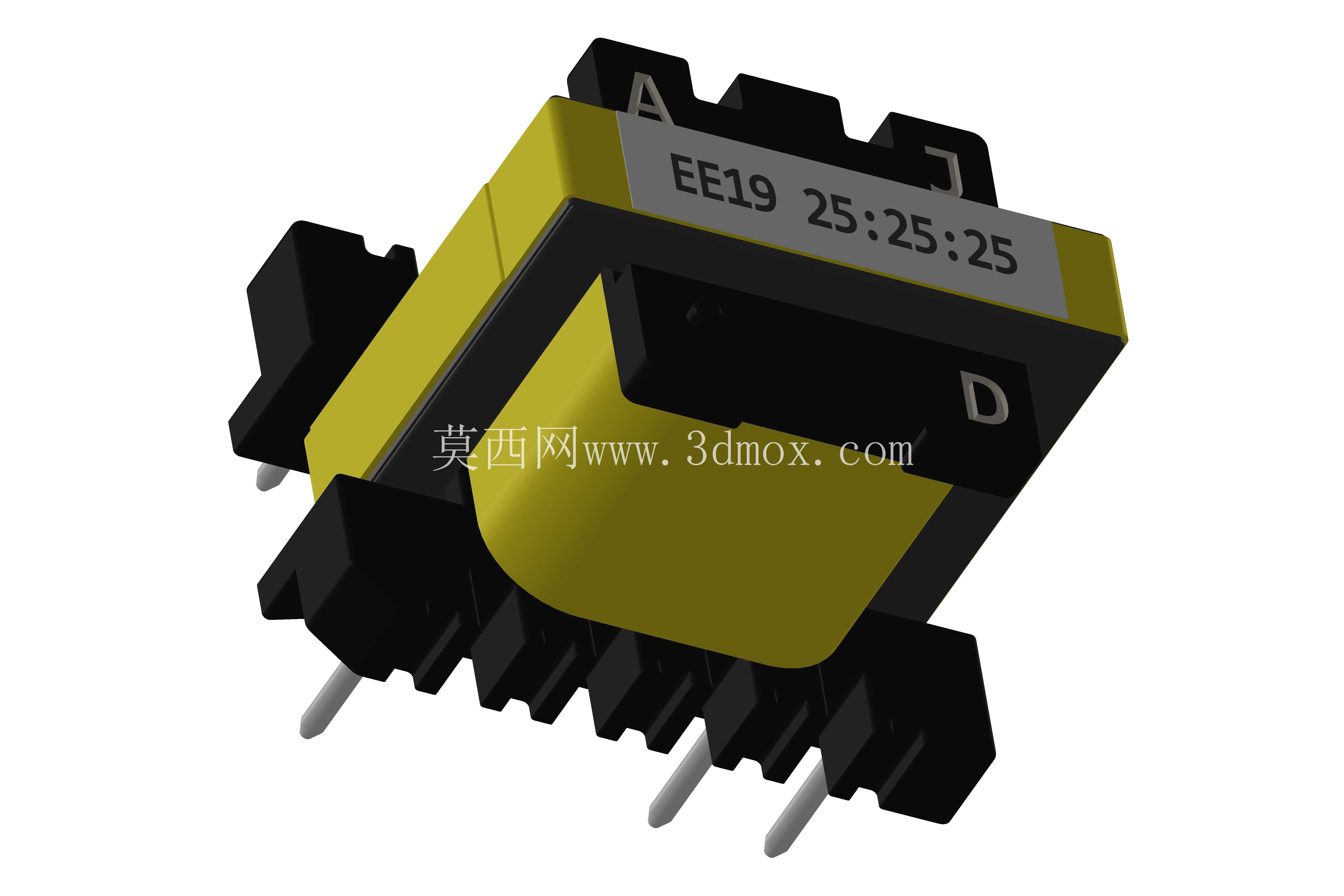

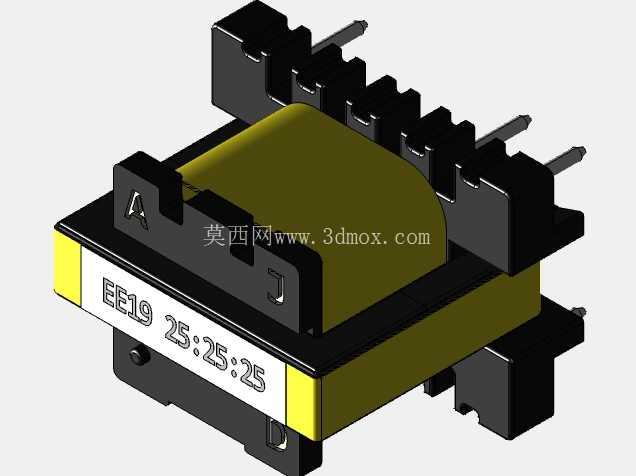

EE19规格松木A型铁氧体变压器结构

项目分类:变压器/电感器 发布时间:2026-07-29 ID:1204735
  • EE19规格松木A型铁氧体变压器结构
  • EE19规格松木A型铁氧体变压器结构
  • EE19规格松木A型铁氧体变压器结构
  • EE19规格松木A型铁氧体变压器结构
  • EE19规格松木A型铁氧体变压器结构

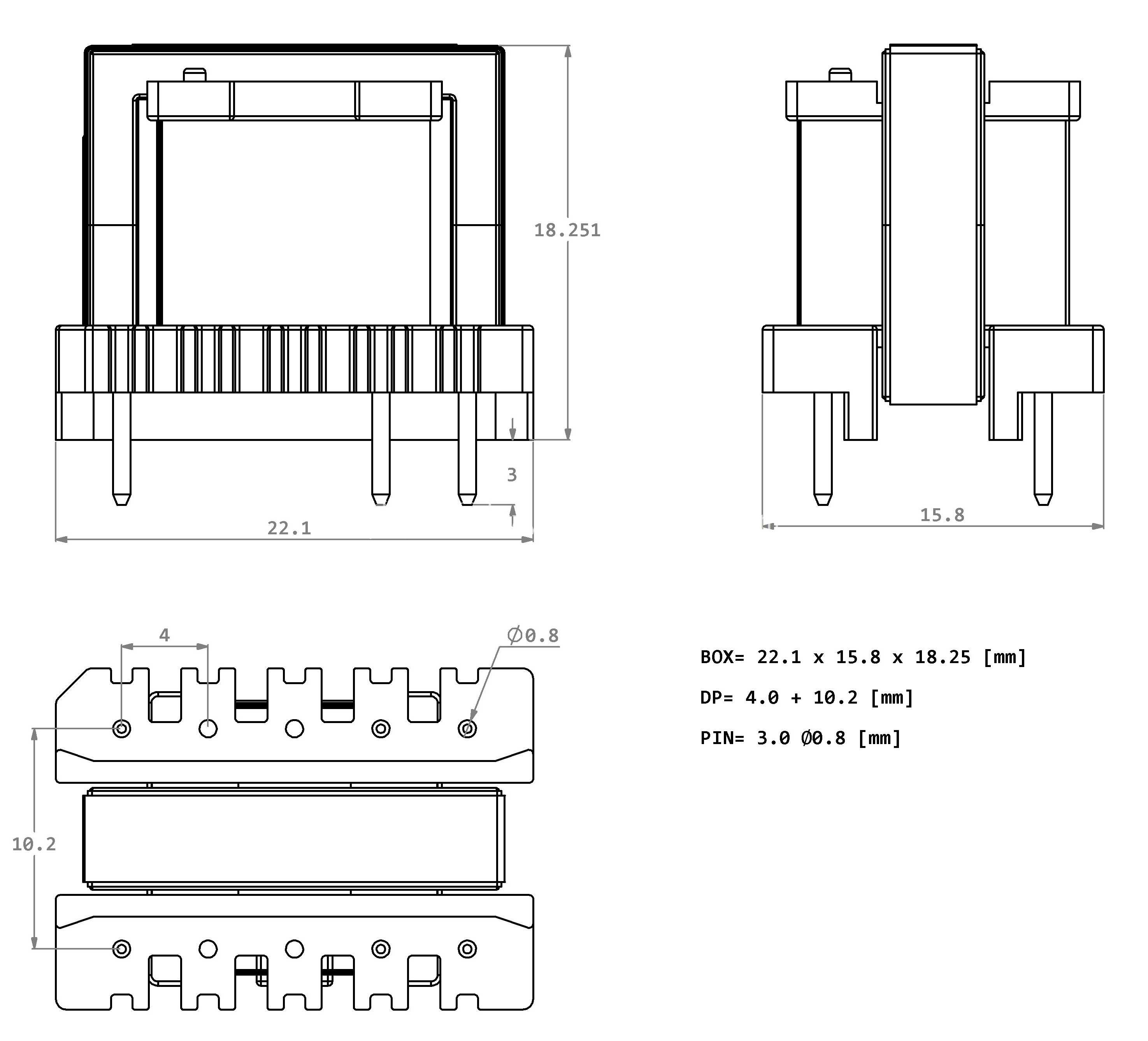

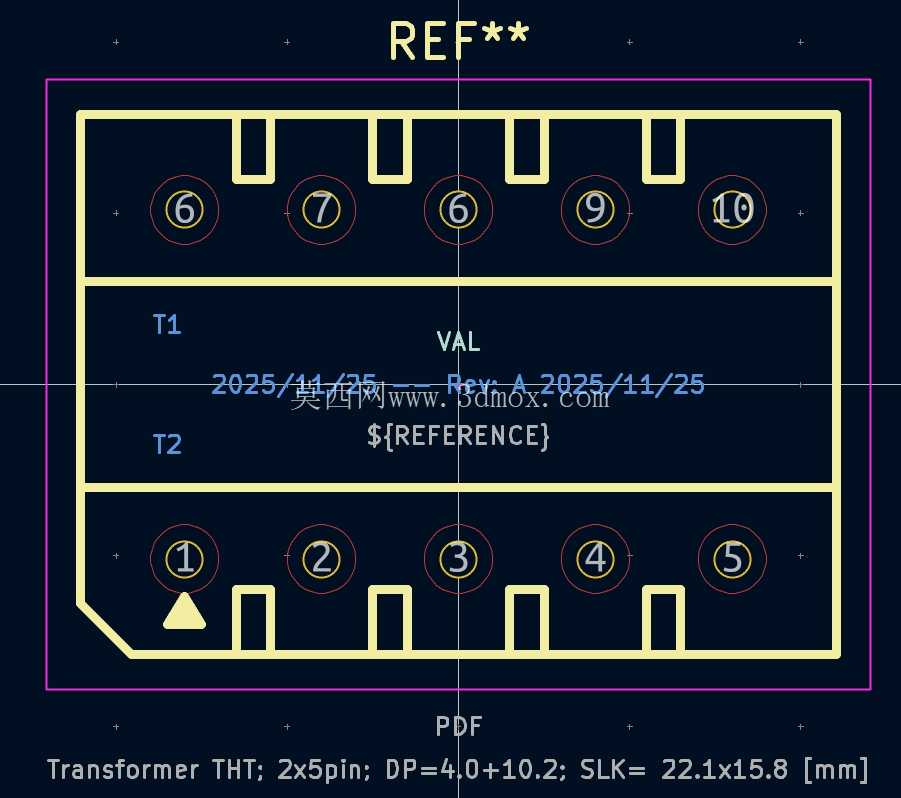

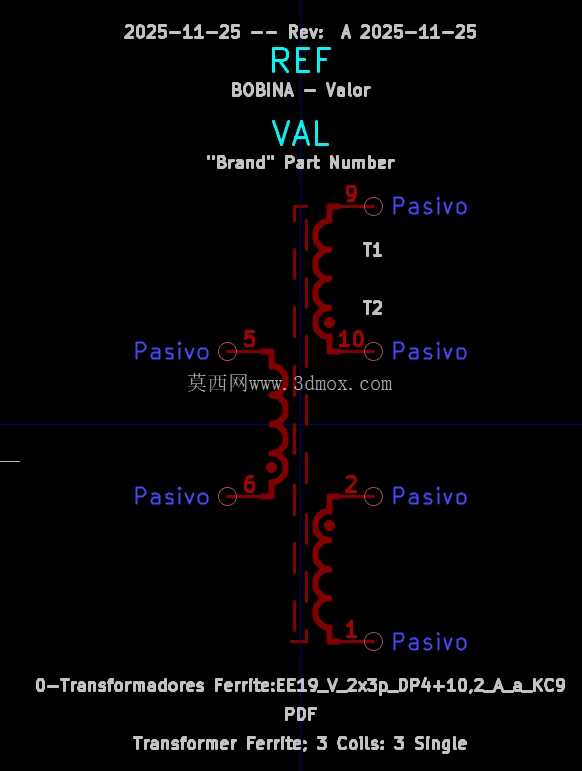

在小功率开关电源、车载低压控制模块、工控信号隔离电路这类对安装空间有严苛限制的场景里,EE型铁氧体变压器一直是用量极大的核心磁件,这次呈现的EE19规格松木A型结构,就是针对直插安装场景做了引脚排布优化的成熟方案。做这类磁件建模的时候,最先要卡准的是磁芯的组合边界,两片E型铁氧体磁芯对插后形成的闭合磁路,整体外轮廓的宽深高尺寸要严格匹配PCB板上预留的安装位,不能出现磁芯边缘超出板边、或者和周边贴片电容、电阻产生干涉的情况,磁芯中柱的气隙长度直接决定了电感量的饱和阈值,建模时要把气隙的配合面做的平整,避免后续仿真时出现磁路计算偏差。骨架部分采用的是耐高温热塑性材质,绕线槽的宽度和深度要匹配对应线径的漆包线绕制空间,25:25的匝数比对应的分层绕制区域,要在骨架挡墙上做出明确的分界凸台,防止绕线时出现层间压线、绝缘破损的问题,引脚的伸出长度和引脚间距完全遵循直插元件的标准排布,0.8mm直径的引脚根部做了圆角过渡,避免插装时引脚受力断裂,同时引脚和骨架的结合位置做了密封凸台,防止波峰焊时焊锡渗入绕线槽内部。磁芯和骨架的配合公差要控制在合理范围,既不能因为间隙过大导致磁芯松动产生工作噪音,也不能因为过盈量太大造成骨架受压变形、引脚位置偏移。顶部的标识区域预留了丝印位置,清晰标注规格参数和引脚定义,方便生产环节的目视检测和后续维修时的参数核对。这类变压器在实际电路里承担着电压变换、电气隔离、能量传输的核心作用,垂直安装的结构可以最大化利用PCB板上方的立体空间,减少板面占用面积,在汽车冲压模具配套的控制电路、小型电源适配器、低压驱动模块里都能适配,磁芯的损耗参数要满足100kHz以内开关频率的工作需求,不会在长时间满载工作时出现异常温升。建模过程中要把所有的安装干涉点都提前排查:比如磁芯外侧的D脚标识位、顶部的A向标记,都要和实际生产的丝印位置对齐,引脚的共面度要控制在0.1mm以内,保证过波峰焊时每个引脚都能可靠上锡,不会出现虚焊、假焊的问题。绕线区域的边缘要做圆滑处理,避免绕线时漆包线的绝缘层被骨架毛刺刮破,造成层间短路。磁芯组装后的固定位预留了胶带缠绕的空间,不会因为胶带缠绕导致整体尺寸超出安装边界,底部和PCB板面的间隙要满足焊锡流动的空间要求,避免焊锡堆积造成引脚间短路。从结构选型的角度看,EE19规格的磁芯功率覆盖范围刚好适配1-3W的小功率输出场景,相比更小规格的EE16磁芯,它的磁芯截面积更大,相同输出功率下的绕组匝数更少,铜损更低,相比EE22规格又能节省近30%的安装空间,是小功率隔离电源里性价比极高的选择。建模时还原的每一处结构细节,都对应着实际生产、装配、使用环节的工艺要求,比如骨架上的定位卡槽,是为了在自动绕线机上快速装夹定位,提升绕线效率;磁芯端面的研磨平面度,直接影响磁路的有效截面积,关系到变压器的转换效率;引脚的镀层厚度要满足可焊性要求,同时要兼顾长时间工作后的抗氧化能力。在车载应用场景下,整个结构还要满足一定的抗振动要求,磁芯和骨架之间的配合、绕组的浸漆固定空间都要在模型里预留出来,避免车辆行驶过程中的振动导致磁芯松动、绕组移位,造成电气参数漂移。
