EEL17骨架WJ18铁氧体PWM变压器结构

项目分类:变压器/电感器 发布时间:2026-07-29 ID:1204738
  • EEL17骨架WJ18铁氧体PWM变压器结构
  • EEL17骨架WJ18铁氧体PWM变压器结构
  • EEL17骨架WJ18铁氧体PWM变压器结构
  • EEL17骨架WJ18铁氧体PWM变压器结构

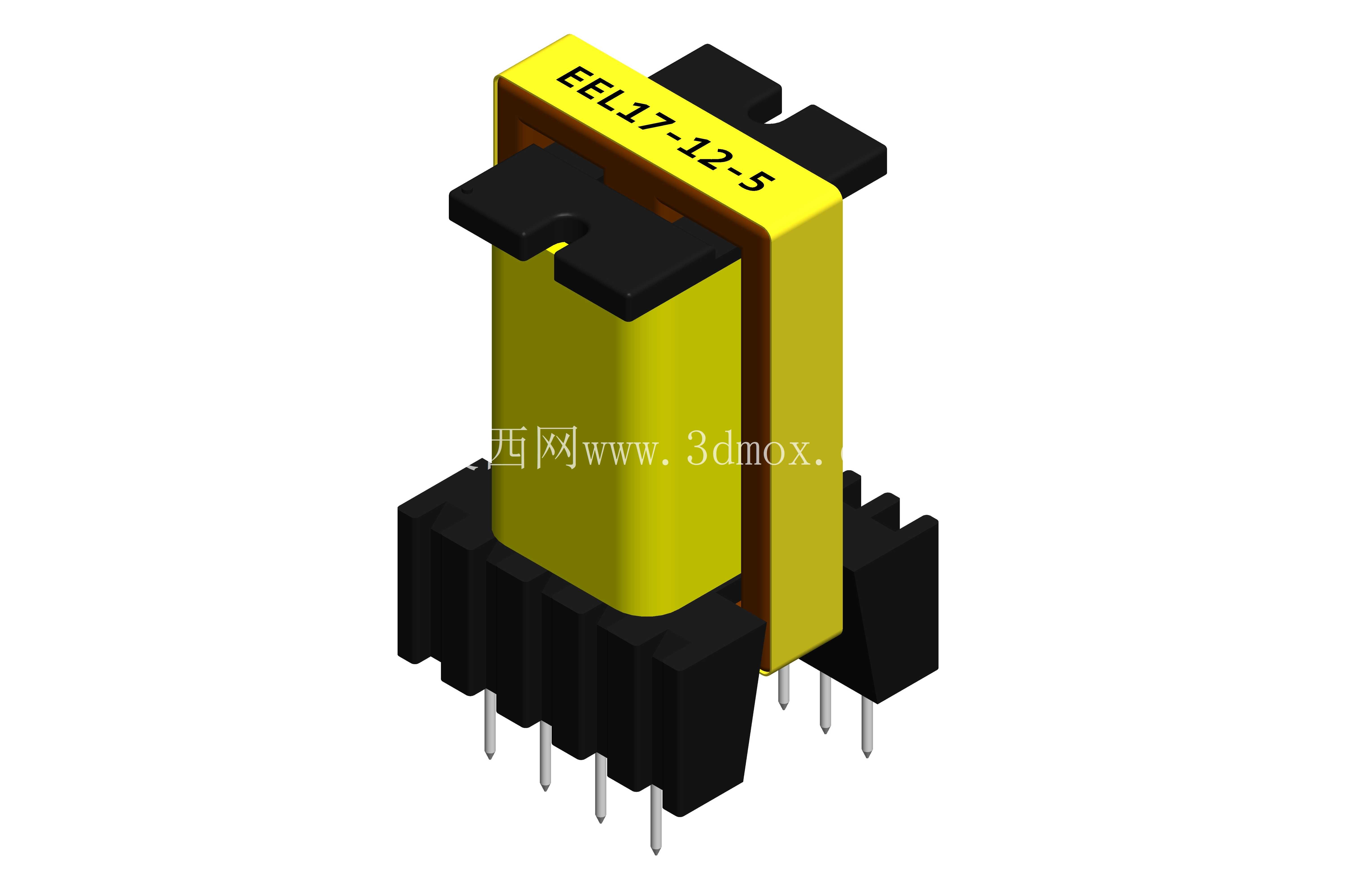

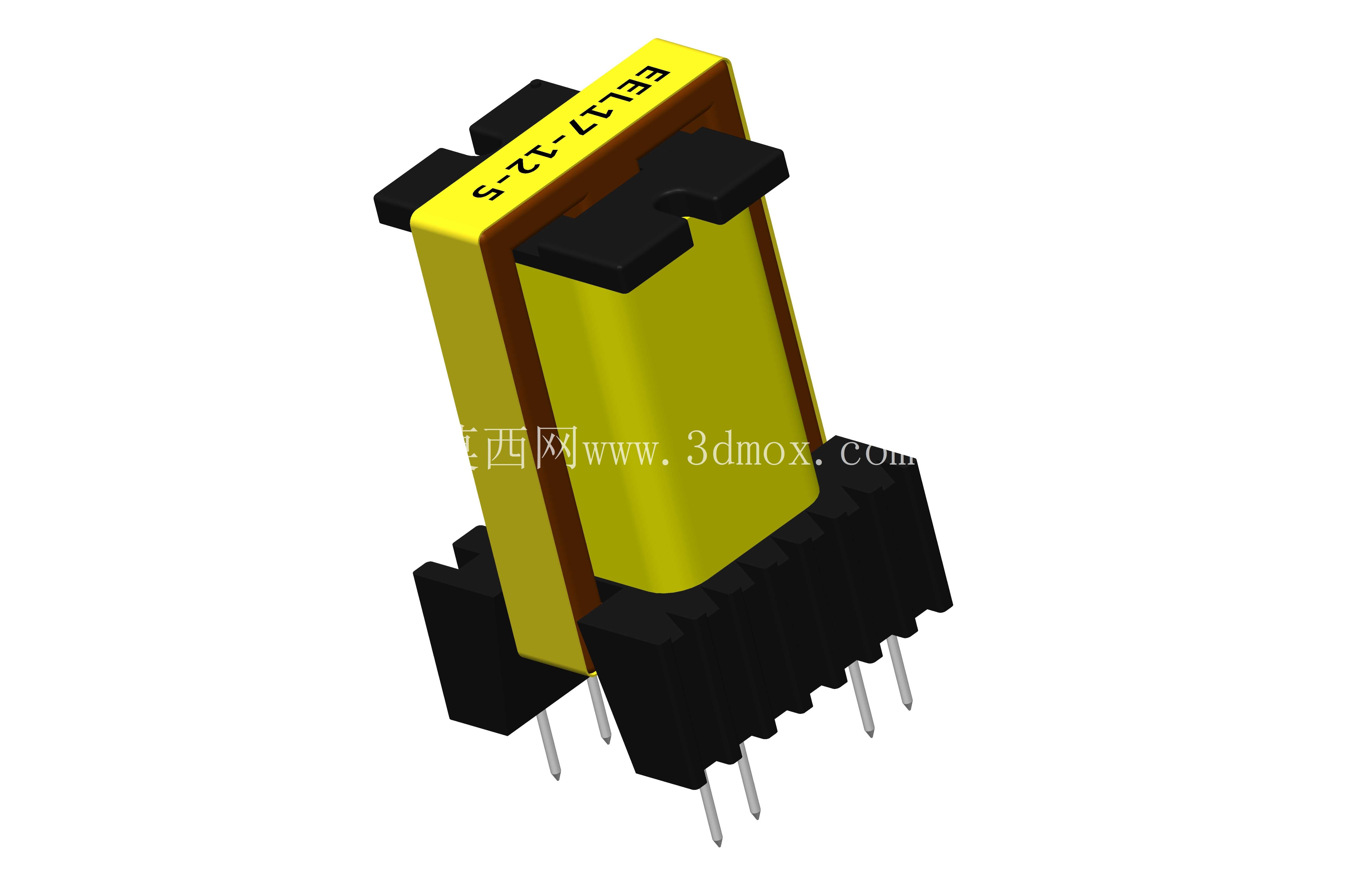

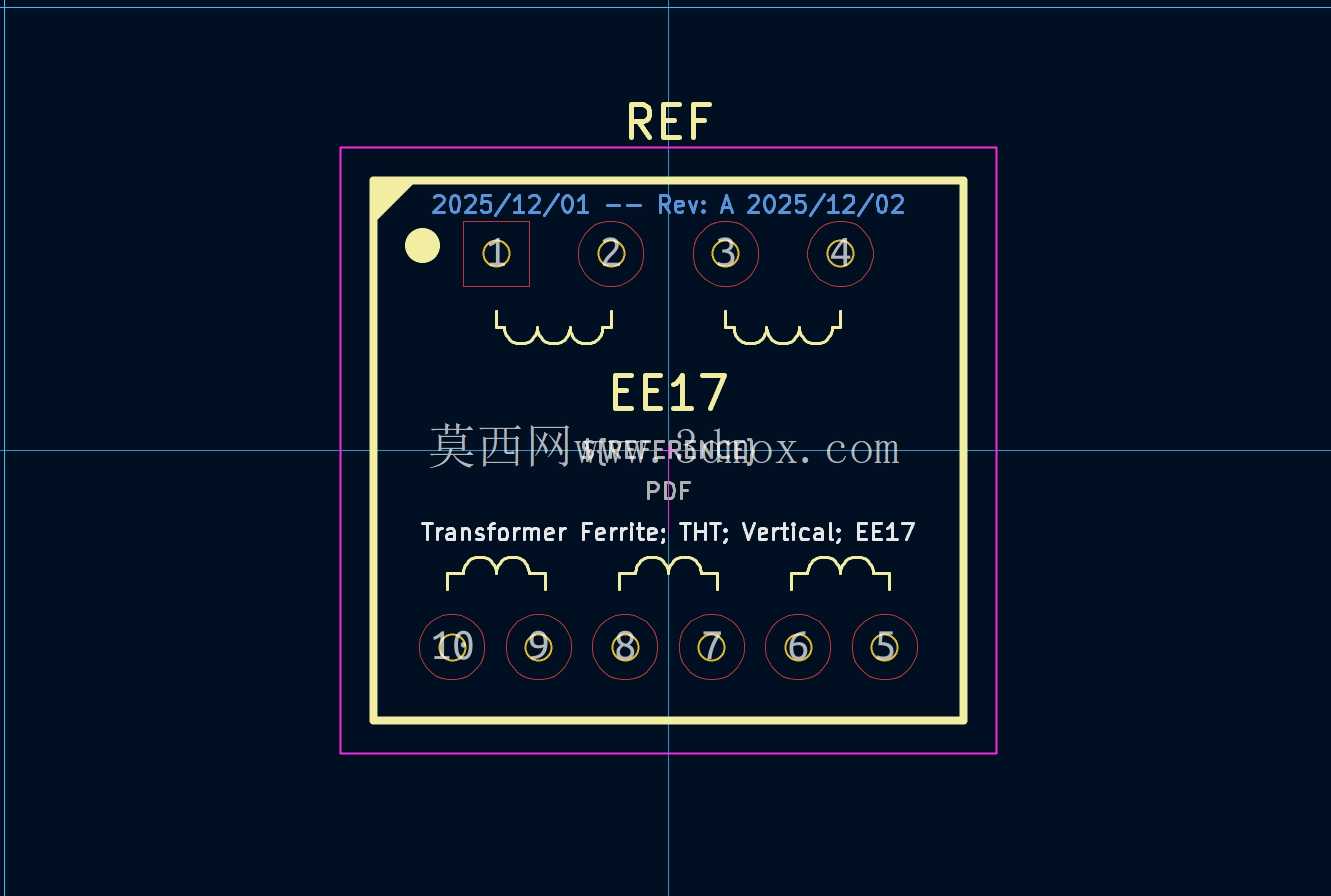

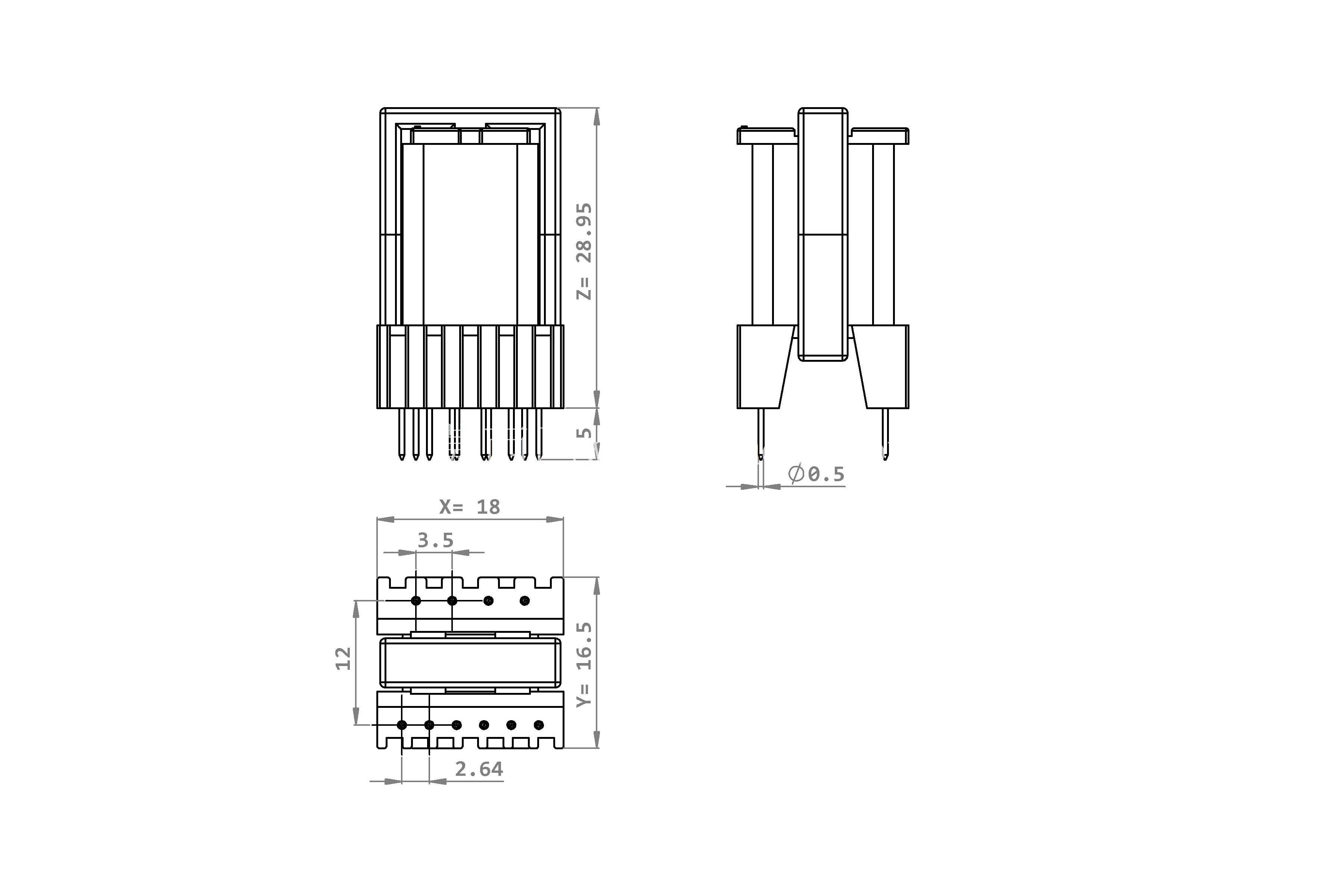

在小功率开关电源、车载辅助供电模块、工业控制板卡的PWM调压回路里,这类立式插装变压器是核心的电磁能量转换部件,承担着输入输出电气隔离、电压幅值变换、储能滤波的多重作用,尤其适配10W-30W功率段的反激式拓扑电路,在消费类电源适配器、汽车ECU辅助供电、工控PLC信号调理板上都有大量同结构产品的应用。从结构设计逻辑来看,这款产品采用EEL17规格的锰锌铁氧体磁芯,磁芯中柱预留了标准气隙,用来避免PWM工况下大电流励磁带来的磁饱和问题,气隙大小匹配常规100kHz开关频率下的储能需求,绕组绕制空间被磁芯窗口严格限定,初级绕组、次级绕组、辅助绕组的排布需要严格遵循安规爬电距离要求,初级与次级之间通常会预留3mm以上的隔离挡墙,满足基础绝缘的电气安全要求。配套的WJ18规格立式骨架采用耐高温电木材质注塑成型,骨架的绕线槽做了分区挡边设计,能在绕线工序中直接分隔不同绕组,减少后期包胶带的工序复杂度,骨架底部的插针采用镀锡铜材质,插针直径0.5mm,针脚间距严格按照2.54mm标准排距设计,适配常规PCB板的通孔焊接工艺,插针与骨架的结合处做了防松倒刺结构,过波峰焊时不会出现针脚松动、偏移的问题。磁芯与骨架的装配采用卡扣加环氧胶固定的方式,磁芯端面研磨后平面度控制在0.02mm以内,装配后磁芯结合面的气隙偏差不会超过0.01mm,能有效降低磁阻,减少空载电流损耗。从安装边界来看,这款变压器的整体高度控制在18mm以内,PCB投影占地面积不超过20mm*15mm,在板卡布局时,周边需要预留至少2mm的散热空间,避免周边发热元件的热量传导到磁芯上,导致铁氧体磁芯居里温度点附近的磁性能衰减;插针伸出骨架底部的长度为3.2mm,刚好匹配1.6mm厚度的常规FR4 PCB板,过波峰焊后焊锡爬升高度不会超过针脚的1/2,避免焊锡爬到绕组区域造成绝缘失效。在实际选型匹配时,需要注意这款骨架的针脚定义是按照常规反激电源的引脚排布设计,1、2脚为初级绕组端,3、4脚为辅助绕组端,5-8脚为次级绕组端,绕组绕制方向需要与同名端标记匹配,避免出现电源反馈环路振荡的问题;磁芯的AL值公差控制在±5%以内,批量生产时的电感量一致性较好,能减少电源环路调试的工作量。另外,磁芯外层包裹的黄色绝缘胶带采用0.05mm厚的聚酰亚胺材质,耐压等级能达到AC3000V以上,满足常规低压电气设备的隔离要求,胶带缠绕时完全覆盖磁芯结合面,避免磁芯边角的毛刺刺破绕组绝缘层。在三维建模过程中,需要重点还原骨架插针的位置度公差、磁芯与骨架的装配间隙、绕线区域的空间边界,这些参数直接影响后续结构干涉检查、PCB封装匹配的准确性,尤其是插针的坐标偏差不能超过0.1mm,否则在PCB装配时会出现插针对不上孔的问题;磁芯的倒角、骨架的脱模斜度这些细节也需要准确还原,方便后续开模生产时的模具结构评审。这类小功率PWM变压器的结构通用性很强,只要磁芯规格、骨架针脚定义匹配,就可以通过调整绕组线径、匝数来适配不同输入输出电压的需求,在小功率电源领域的替换性很高,建模时保留磁芯、骨架、针脚的独立参数化特征,后续调整规格时只需要修改对应尺寸参数就能快速衍生出不同功率等级的同系列变压器模型,能大幅提升结构设计阶段的选型效率。
