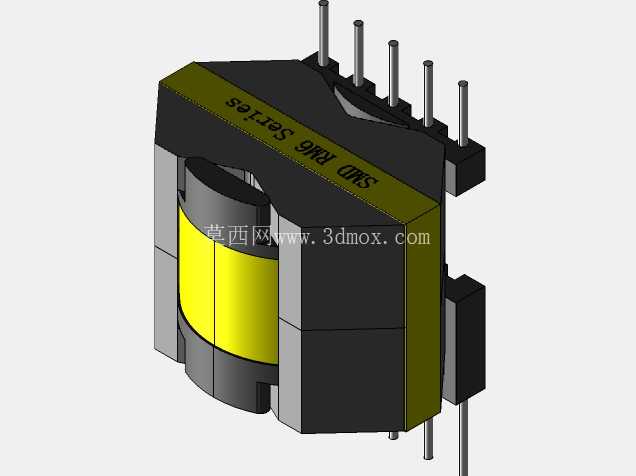

RM6 5+5引脚卧式高频变压器结构设计

在开关电源、车载电控模块、工业控制板卡的硬件开发环节，磁性元件的结构选型直接决定了整机的EMC表现、安装空间利用率与长期运行可靠性，RM6 5+5卧式变压器正是针对小功率隔离变换场景开发的贴片插装混合式磁性元件。不同于传统立式变压器的垂直高度占用，这款卧式结构将磁芯的排布方向与PCB板面平行，能将元件整体高度控制在极低范围内，适配薄型化电源模块、车载BMS从控板、工控信号隔离板等对安装高度有严格限制的应用场景，在汽车冲压模具配套的电控单元、小型充电桩辅助电源、消费类适配器内部都能见到同结构元件的应用。

从功能特性来看，这款变压器采用RM型铁氧体磁芯作为磁路载体，RM磁芯本身的屏蔽结构设计能有效降低绕组向外的电磁辐射，相比EE型磁芯在同等功率下的漏磁更小，适合对电磁干扰敏感的信号隔离、小功率DC-DC变换场景。5+5的引脚排布采用两侧对称直插设计，引脚间距符合常规PCB布线的安全间距要求，焊接后与板面的结合强度更高，相比贴片式变压器能承受更大的机械振动，适配车载、工业设备等存在持续振动的使用环境。绕组部分采用分层绕制结构，初级与次级绕组之间设置绝缘隔离层，满足安规要求的电气间隙与爬电距离，可实现初次级之间的高压隔离，保障低压侧控制电路的运行安全。

在设计思路上，这款模型的结构搭建完全围绕实际生产装配的工艺要求展开：磁芯部分分为上下两个配对的RM型磁芯，中柱预留对应气隙以防止直流偏磁下的磁饱和，磁芯与绕组骨架之间的配合公差控制在合理范围内，既保证装配时的顺畅度，又避免磁芯错位带来的电感量偏差。骨架采用耐高温绝缘材质注塑成型，引脚与骨架的嵌装位置经过精准定位，每个引脚的伸出长度、直径都匹配常规波峰焊的工艺要求，不会出现引脚过短焊接不良、过长导致剪脚工序额外工作量的问题。外层的绝缘胶带缠绕范围完全覆盖绕组区域，既起到固定绕组、绝缘防护的作用，又不会超出磁芯外轮廓影响元件的安装边界。

从安装边界与尺寸适配角度来看，这款卧式变压器的投影轮廓为类矩形，两侧引脚向外伸出的长度、元件本体的宽度与长度都经过标准化设计，可直接适配通用RM6骨架的PCB封装库，结构工程师在进行板级布局时，无需额外调整封装尺寸，可直接调用现有封装进行布局。元件的最大高度集中在磁芯中心区域，布局时可将其放置在PCB上高度限制最宽松的区域，周边预留的散热空间满足小功率变压器的自然散热要求，无需额外加装散热片。引脚的排布顺序对应常规变压器的同名端设计，绕组的出线位置与引脚一一对应，生产时可直接采用机器绕制后引脚浸锡，减少人工接线的工序误差。

在实际选型应用中，这款结构的变压器可覆盖1W至10W区间的功率传输需求，根据绕组线径、绕制匝数的不同，可适配不同输入输出电压的变换场景，比如车载12V转5V的辅助电源、工控板卡24V转3.3V的隔离供电、通讯模块的信号隔离供电等场景。结构设计上充分考虑了自动化插件设备的拾取要求，元件顶部的平整区域可适配吸嘴拾取，满足大批量生产时的自动化装配需求，磁芯与骨架的结合处预留点胶位置，装配完成后可通过点胶固定磁芯，避免振动环境下磁芯松动产生异响或电感参数偏移。不同于定制化的异形磁性元件，这款RM6 5+5卧式结构属于行业通用的标准化元件结构，对应的磁芯、骨架都有成熟的供应链配套，生产加工的良率更高，成本也更具优势，适合批量应用在各类小功率电源变换场景中。
