工业洁净作业用立式层流气流装置

在精密电子组装、医药试剂分装、实验室样品处理这类对作业区域空气洁净度有明确要求的场景中，开放式作业环境很容易因为空气中悬浮的尘埃、气溶胶颗粒造成产品良率下降、样品被污染的问题，这类立式层流气流装置就是为局部作业空间提供稳定洁净气流覆盖的专用设备。不同于整间洁净室的高成本搭建方案，这类独立式层流单元可以直接布置在现有生产车间、实验室内，不需要对原有场地做大规模的围护结构改造，就能在装置下方围合出一块满足百级或千级洁净度要求的作业区域，适配小批量多品种的柔性生产需求，也能作为现有洁净室的局部洁净度补充单元，应对临时的高洁净度作业任务。

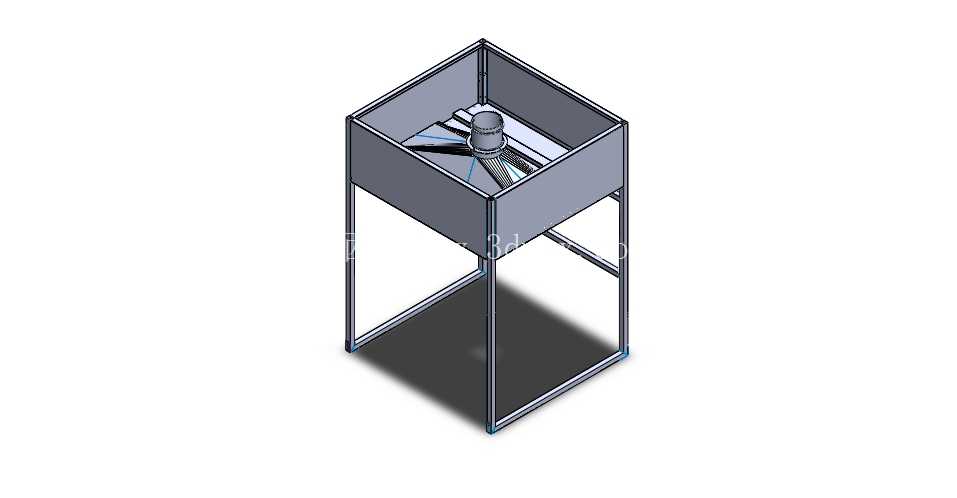

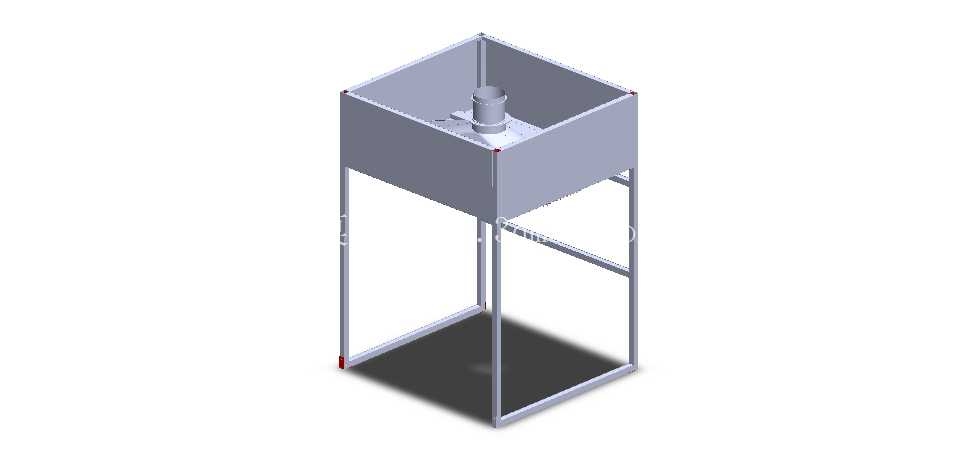

从结构设计逻辑来看，这套装置采用上部箱体加下部支撑框架的分体式布局，上部的封闭方箱是核心功能段，内部集成了风机单元、均流结构与过滤组件，作业时风机从箱体上部吸入环境空气，经过初效、高效两级过滤后，以均匀的垂直层流状态从箱体下方向下送出，在支撑框架围合的作业区域内形成稳定的单向气流流场，气流不会产生横向紊流，能将作业过程中产生的浮尘、气溶胶颗粒直接向下带离作业区，避免颗粒在作业空间内悬浮堆积。下部的方管焊接支撑框架采用四根立柱搭配横向连接杆的结构，既保证了整体结构的刚性，避免风机运行时产生共振抖动，也留出了足够的操作空间，作业人员可以从框架的四个方向靠近作业台面，放置待加工工件、操作实验器具都不会受到结构干涉。

设计过程中需要重点考量几个核心边界：首先是上部箱体的内部流道设计，风机的安装位置要偏离箱体几何中心一定距离，搭配内部的导流板结构，避免过滤膜面出现局部风速过高或过低的区域，保证出风面的风速均匀度偏差控制在15%以内，才能形成稳定的层流状态，不会因为局部紊流破坏洁净区的气流组织。其次是支撑框架的高度设计，要匹配常规站立作业的人体工程学尺寸，作业面距离地面的高度控制在850mm到900mm之间，上部箱体的下沿距离作业面的高度保持在600mm到700mm，既保证气流在送出后不会因为距离过长出现扩散紊乱，也能给作业人员留出足够的操作空间，放置小型工装、检测仪器都不会碰到上部箱体。

安装边界方面，这套装置不需要做特殊的地面固定，支撑框架底部可以选配可调脚杯，适应车间地面10mm以内的平整度偏差，安装时只需要预留出装置周边300mm以上的维护空间，方便后期更换过滤组件、检修风机单元，上部箱体的顶部要预留不小于200mm的进风空间，不能紧贴厂房天花板或者其他设备，避免进风阻力过大影响送风量。材质选择上，与气流接触的箱体部分采用304不锈钢板材折弯焊接，表面做拉丝处理，不容易积尘也方便日常擦拭消毒，支撑框架可以根据使用场景选择不锈钢型材或者碳钢喷塑型材，在普通工业生产场景下碳钢喷塑的框架就能满足强度与防腐蚀要求，在医药、食品类场景下则需要全不锈钢结构来满足卫生要求。

实际使用中，这类装置的送风风速通常控制在0.3m/s到0.5m/s之间，这个风速区间既可以保证气流有足够的携带能力，将作业产生的颗粒带走，也不会因为风速过大造成作业面上的轻质工件、纸质记录被吹移位，风机单元通常选用低噪音离心风机，运行时的设备噪音控制在62dB以内，不会对作业人员的正常交流造成干扰。不同于水平层流装置的气流横向送出模式，垂直向下的层流流场更适配有粉尘产生的作业场景，颗粒不会横向扩散到周边区域，对相邻作业位的影响更小，在汽车零部件的精密检测、电子元器件的手工焊接、无菌样品的分装处理等场景下都有广泛的应用。
