颗粒物料可调容积式定量杯充填设备

　　在食品加工、日化原料分装、精细化工颗粒料包装的生产环节里，定量充填的精度与稳定性直接决定了产线的良品率与物料损耗水平，这款容积杯充填设备正是针对自由流动颗粒类物料的定量分装需求开发的专用结构。从实际产线适配的角度看，这类设备常布置在包装产线的上游工位，承接储料仓的来料，完成定量计量后将物料送入下方的包装袋、包装罐等容器中，可适配食盐、白砂糖、洗衣粉、塑料粒子、农作物种子等具备良好流动性的颗粒状物料，替代传统人工称重分装的模式，能大幅降低人工操作带来的计量误差，同时减少颗粒物料在人工转运过程中的洒落损耗。

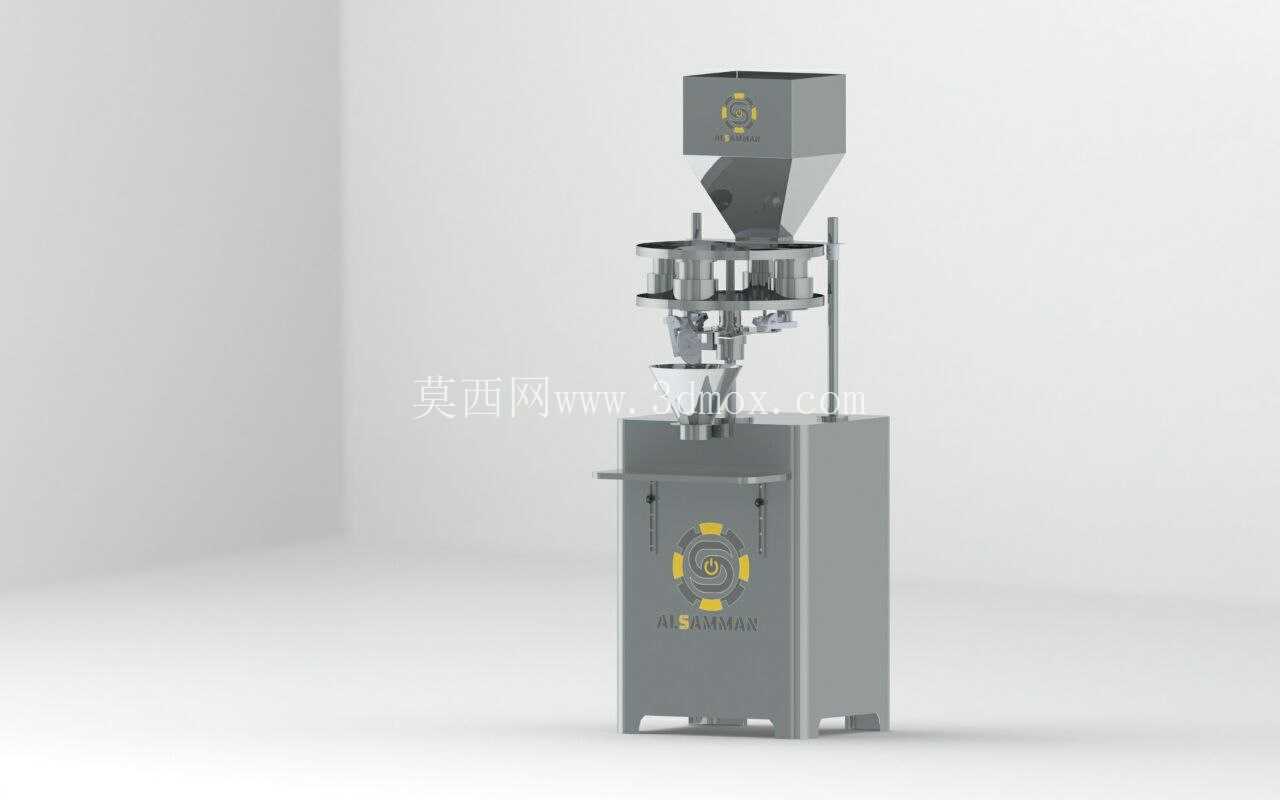

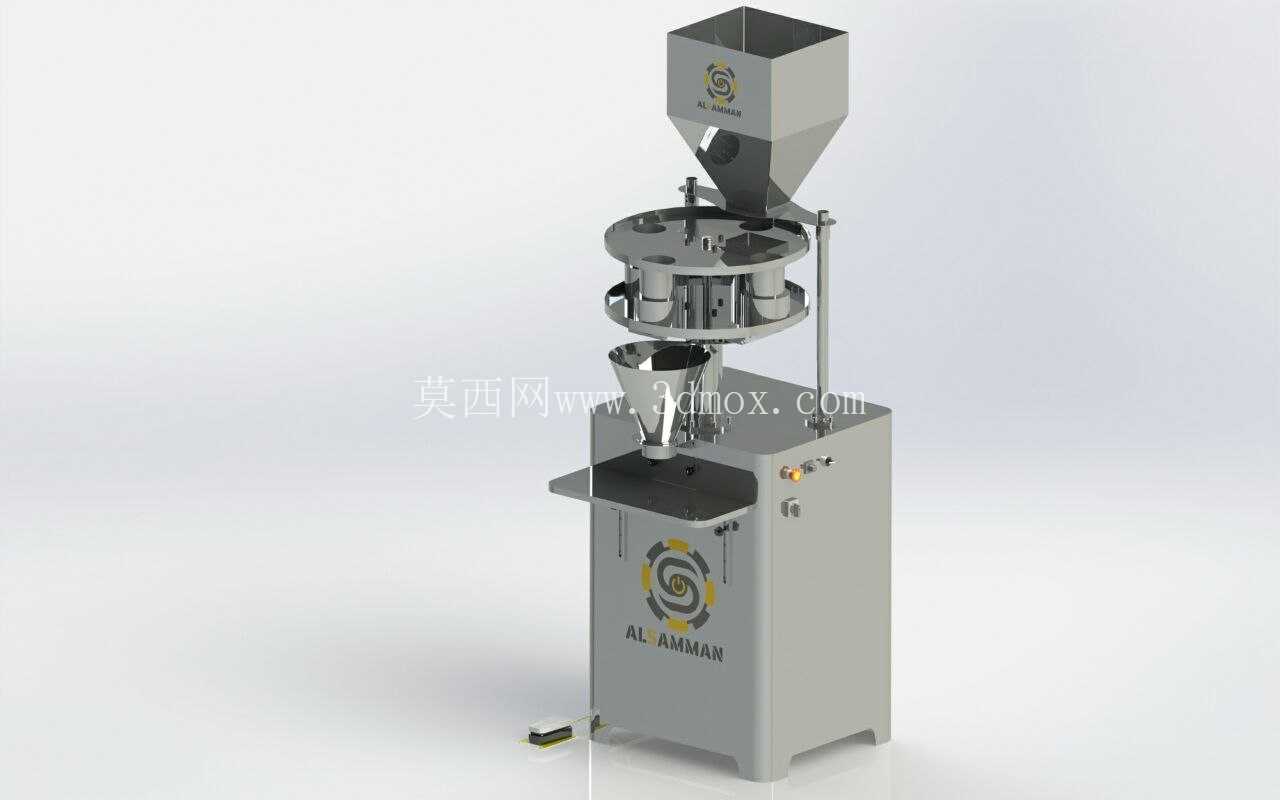

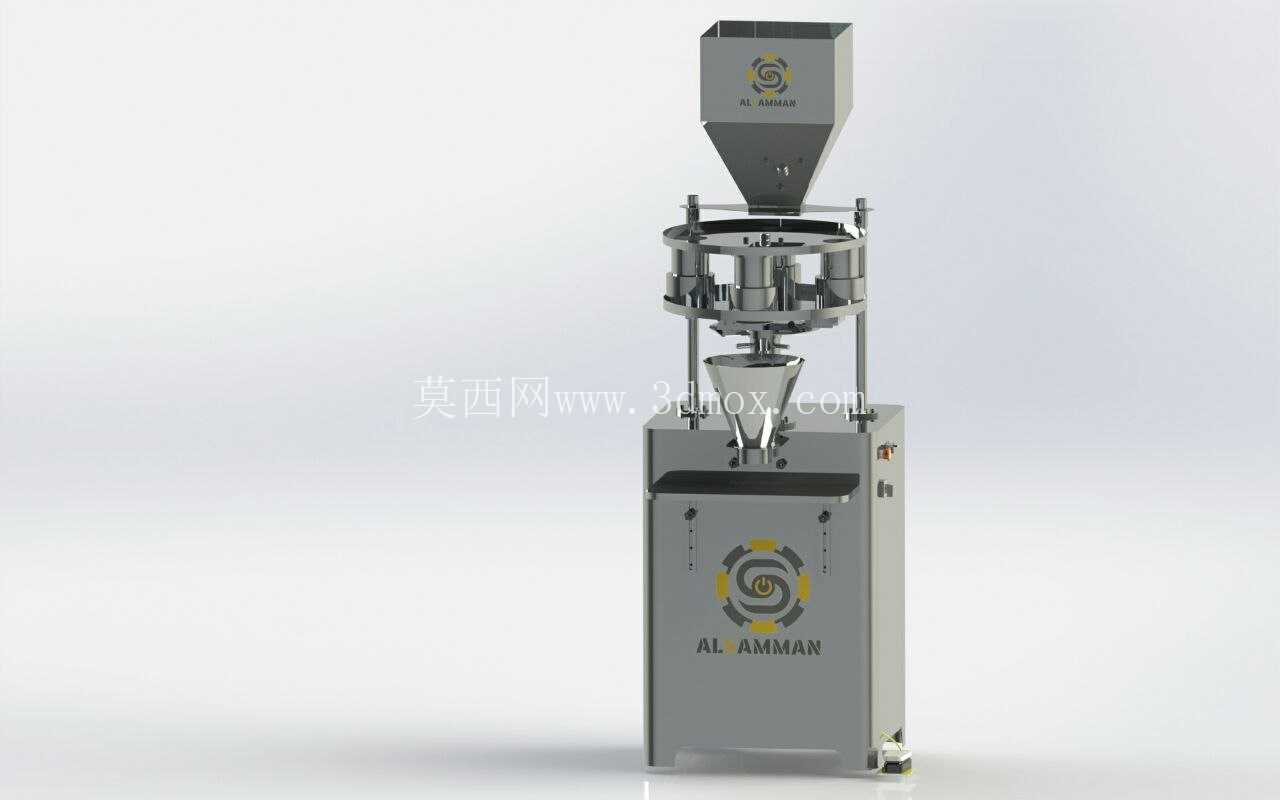

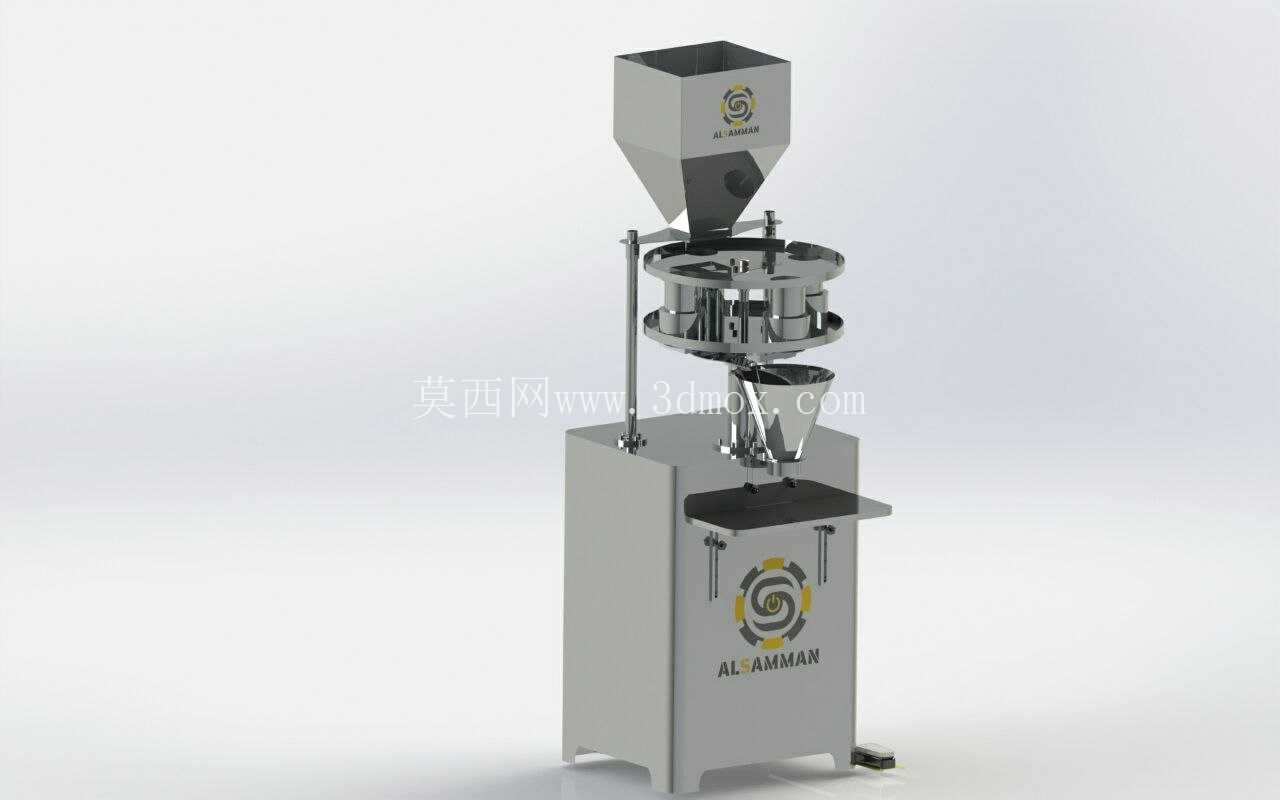

　　设备整体采用立式落地式结构布局，上部设置锥斗形储料料仓，料仓下部的收口结构可依靠物料自身重力实现均匀落料，避免架桥、堵料的问题，料仓下方衔接多工位容积杯计量组件，这部分是设备的核心功能单元，设计上采用了可调容积的量杯结构，可根据单次充填的重量需求调整量杯的有效盛料容积，调整过程无需整体更换量杯组件，仅通过调节量杯的轴向限位位置即可改变容料空间大小，适配不同规格的包装计量需求。计量组件采用回转式工位布局，旋转过程中依次完成接料、刮平 excess 物料、下料的工序，刮平工位设置有平料刮板，可将量杯顶部多余的物料刮除，保证每一次充填的物料体积一致，从而保障计量精度，刮下的多余物料会回流至接料区域重新进入计量循环，不会产生物料浪费。

　　设备下部为柜体式主机身，内部集成了计量组件的驱动传动结构、动力单元与控制元件，柜体外壳采用封闭式设计，可避免生产过程中粉尘进入传动部件造成磨损，同时降低设备运行的噪音外传，机身正面设置有操作与维护的对应结构，方便日常调试与易损件更换。从安装边界来看，设备整体占地面积较小，立式结构的设计不需要过大的车间横向空间，安装时仅需保证地面平整，预留出上部料仓的加料空间、下部接料容器的输送空间，以及设备侧面的维护操作空间即可，可直接对接现有包装产线的输送机构，不需要对原有产线做大规模改造，适配性较强。

　　结构设计过程中，针对颗粒物料的特性做了多处针对性优化：所有与物料接触的部件都采用光滑的表面处理，减少物料挂壁残留；量杯与下料通道的衔接处做了导向过渡结构，避免物料下落过程中出现卡滞、撒漏；回转计量盘的驱动采用间歇式传动，保证每个工位停留时位置精准，不会出现接料、下料错位的问题。相较于称重式充填设备，这类容积式充填结构的运行速度更快，结构更简单，后期维护成本更低，对于流动性好、密度稳定的颗粒物料而言，计量精度完全可以满足常规包装的公差要求，在中小规格包装的量产产线上具备很高的性价比。设备的出料口位置做了快拆式设计，可根据不同的包装容器口径更换对应的出料导筒，适配袋、瓶、罐等多种包装形式的接料需求，不需要改动设备的主体结构。
