带可调护栏支脚的皮带式板式输送设备

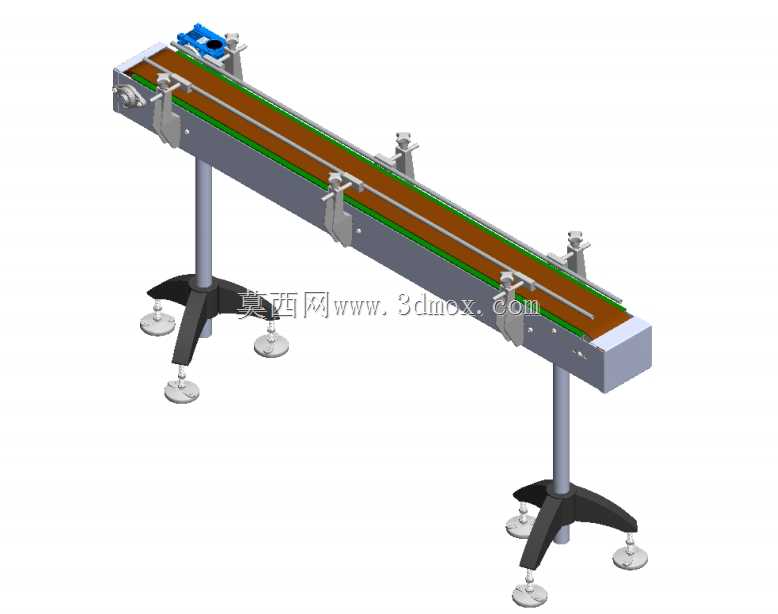

　　这款输送设备的结构设计完全围绕多场景产线对接需求展开，主体采用长条形铝合金型材作为机架主梁，兼顾结构刚性与整体轻量化，单段输送长度适配常规车间产线的工位间距需求，整体宽度控制在紧凑区间，不会占用过多车间横向排布空间，支脚采用三脚星形支撑结构搭配可调脚杯，可在地面存在±15mm以内平整度偏差时完成调平，单支脚的承重冗余设计覆盖满载输送时的动载荷冲击，避免设备运行过程中出现机架晃动、皮带跑偏的问题。

　　设备的输送面采用棕色防滑输送皮带，皮带下方设置连续的高密度支撑板作为承托，避免输送较重物料时皮带出现下凹变形，两侧的绿色导向条嵌入皮带侧边的导向槽内，从结构上限制皮带运行时的横向窜动，省去了频繁调整皮带张紧与跑偏的维护工作量。两侧的可调护栏采用快拆式锁紧结构，无需额外工具即可完成护栏间距的调整，适配不同宽度规格的瓶装、盒装、小体积袋装物料的输送导向，护栏的导向面采用圆弧过渡设计，避免物料输送过程中出现卡滞、刮伤外包装的问题，护栏支架上预留了多组安装孔位，可根据需求加装光电传感器、挡停机构、分瓶螺杆等附属组件，直接对接分拣、贴标、灌装等后续工位。

　　从应用场景来看，这款设备可直接适配食品饮料车间的瓶装饮品输送、餐饮后场的餐盒转运、零售仓储的小件包裹分拣、小型加工车间的零部件工序间转运等场景，输送面的高度可通过支脚的伸缩结构在一定范围内调整，能够对接不同高度的生产设备，无需额外制作过渡衔接平台。设备的驱动端设置在机架一端，采用内置式电机安装结构，电机外壳与机架端面齐平，不会额外占用设备端部的安装空间，尾部设置张紧调节机构，可通过端部的调节螺栓调整皮带张紧度，张紧行程覆盖皮带长期使用后的拉伸量，延长皮带的更换周期。

　　设计过程中充分考虑了日常维护的便捷性，皮带两侧的护板采用卡扣式安装，无需拆卸大量螺栓即可掀开护板完成皮带更换、内部杂物清理的操作，支脚的脚杯采用防滑橡胶底座，既可以避免设备运行时与地面产生硬接触传导振动噪音，也能在光滑地坪上增加摩擦力，防止设备受水平推力出现移位。设备的整体结构没有复杂的异形加工件，绝大多数零部件采用标准工业铝型材、标准紧固件、标准输送配件，加工与装配难度低，后期维护更换配件的采购成本也更低，对于中小规模的生产车间来说，不需要额外定制特殊配件即可完成日常维保。

　　在安装边界上，设备两端预留了对接其他输送段的连接孔位，可多段拼接组成更长的输送线，也可根据产线布局需求搭配转弯段、升降段组成复杂输送路径，设备运行时的两侧预留空间仅需满足护栏调整、日常检查的操作空间即可，不需要预留过大的检修通道，适合空间紧凑的车间布局。输送面的运行速度可通过搭配调速电机实现无级调整，可根据前后工位的生产节拍匹配对应的输送速度，避免出现物料堆积或者工位待料的问题，护栏的高度也可根据物料的高度进行调整，防止较高的物料在输送过程中出现倾倒。
