半自动立式活塞式液体瓶装灌装机结构

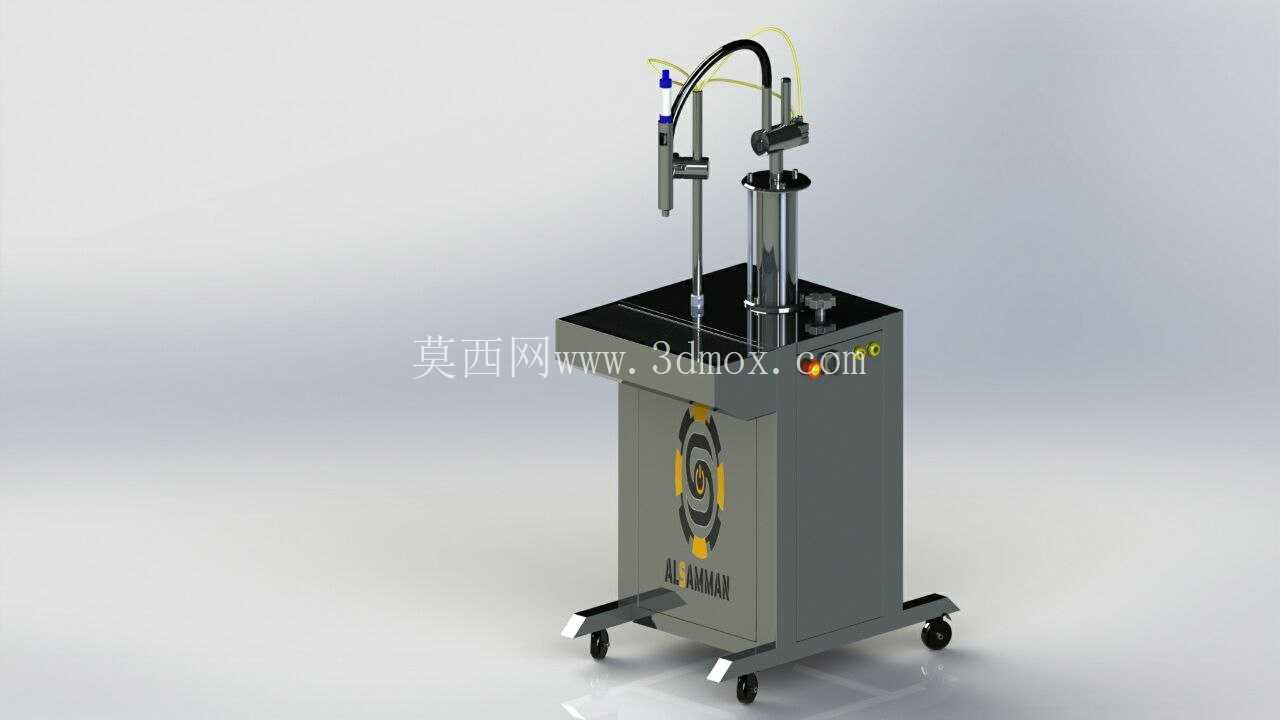

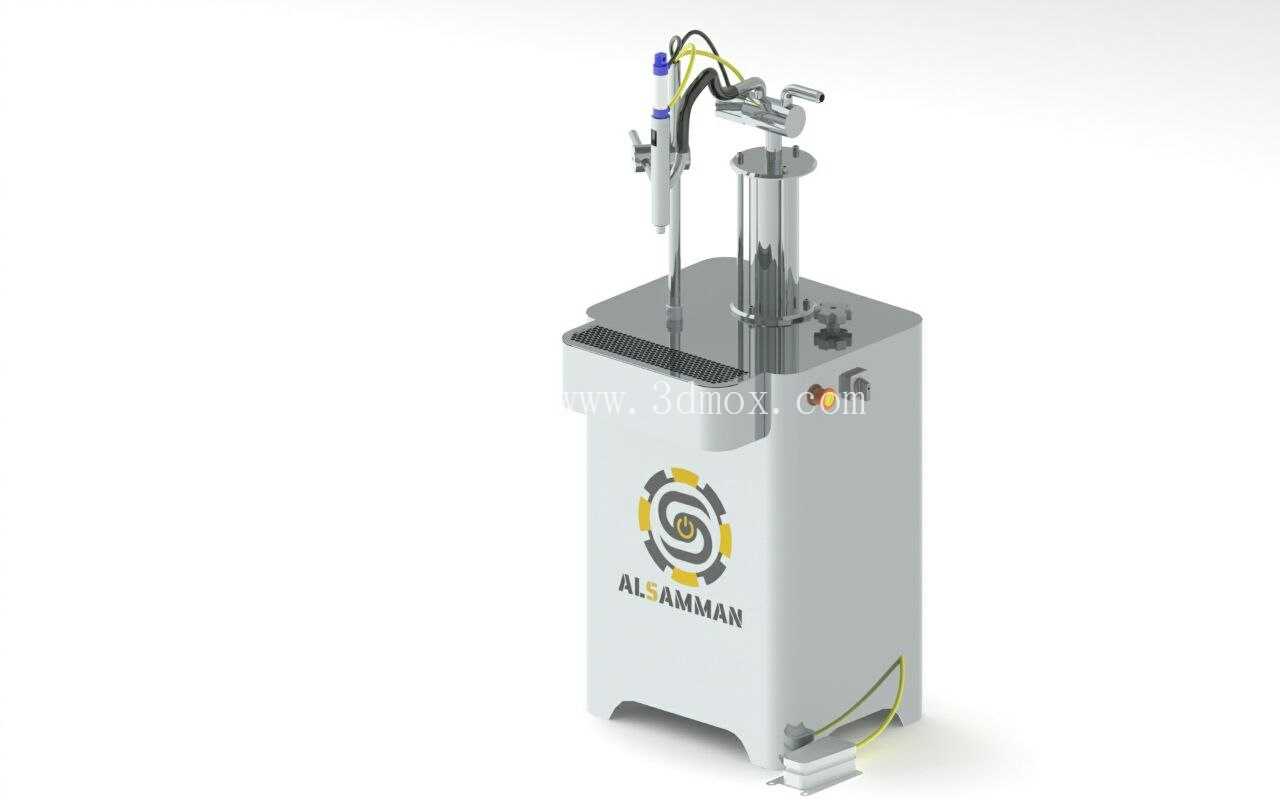

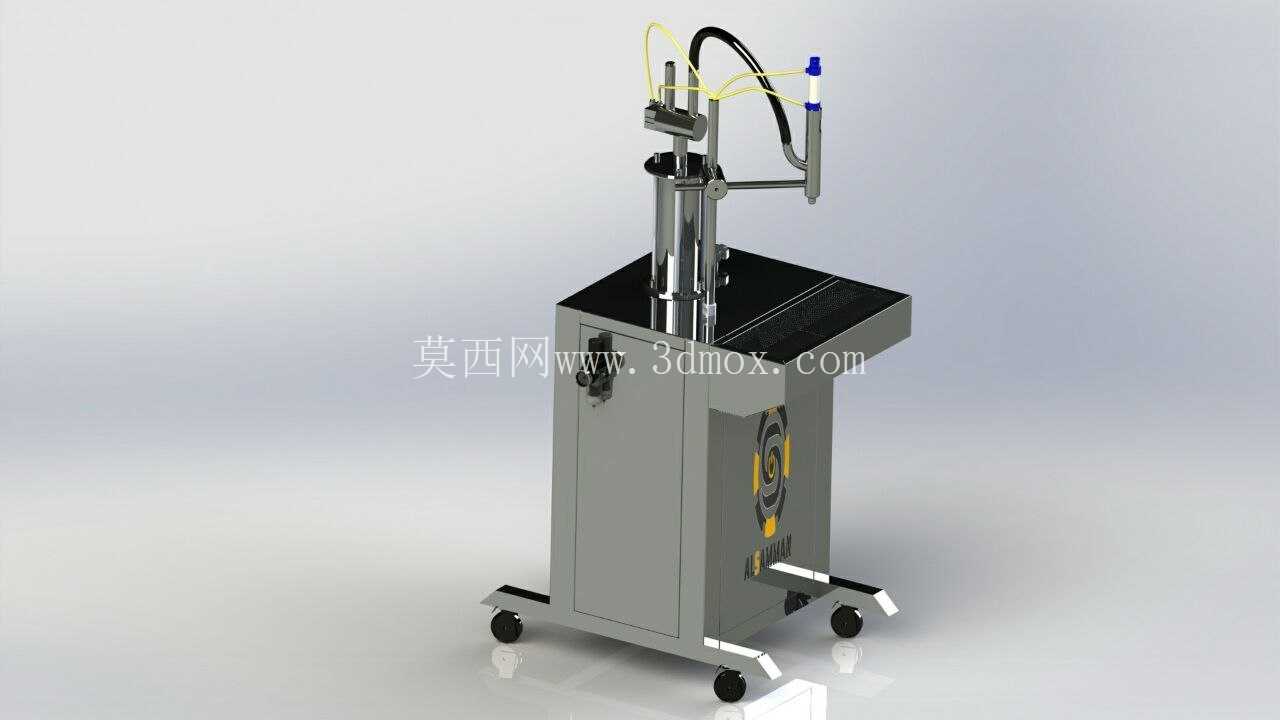

　　设备核心灌装执行单元采用活塞式计量结构，计量缸采用立式布置在设备顶部台面，活塞与缸筒间采用食品级密封件，既保证计量精度，也可满足不同行业的卫生要求，计量调节可通过调整活塞行程实现，量程覆盖范围宽，同一台设备可适配多种灌装规格的切换，切换规格时仅需调整行程限位并更换对应口径的灌装头即可，调整过程无需复杂工具，操作门槛低。灌装头采用防滴漏设计，出料口配备自闭式阀芯，灌装结束后阀芯自动闭合，避免物料滴漏污染瓶身与设备台面，适配流动性较好的水剂、低粘度油类等物料的灌装作业。这款半自动立式液体灌装设备，核心适配1-1000ml量程的瓶装液体充填作业，在食品饮料、日化洗护、医药制剂等多行业的中小批量瓶装生产场景中应用广泛，尤其适合多规格小批量的柔性生产需求，可兼容玻璃瓶、PET瓶等多种常见包装容器的灌装作业。设备主体采用立式落地结构，整体安装边界紧凑，占地空间小，无需复杂的地基固定，仅需放置在平整的硬质车间地面即可完成部署，外接气源与物料管路后即可投入使用，对车间场地的适配性较强，适合小型生产车间、实验室中试线、门店现制灌装等场景使用。

　　设备的控制逻辑采用脚踏触发式设计，操作人员将空瓶放置在灌装头下方定位位置后，踩下脚踏开关即可启动一次灌装循环，灌装过程自动完成，到达设定计量值后自动停止，操作人员仅需完成上下瓶操作即可，单工位设计可灵活匹配人工上下瓶的作业节奏，相比全自动灌装线投入成本更低，生产节奏可随操作人员熟练度灵活调整，不会出现设备等人或者人等设备的节拍浪费。设备主体机架采用钣金折弯焊接成型，外部做哑光喷塑处理，台面采用不锈钢材质，耐日常清洁时的水、清洁剂腐蚀，物料接触部分全部采用不锈钢材质，可满足常规的卫生清洁要求，日常维护时仅需定期检查密封件磨损情况、清理灌装头残留物料即可，维护难度低。

　　设备顶部的灌装支架可做高度方向的调整，适配不同高度的瓶型，调整时通过支架上的锁紧手柄即可完成固定，无需拆装螺栓，瓶型切换效率高。设备侧面设置有气源处理三联件，可对输入的压缩空气做过滤、调压、油雾处理，保证气动元件的使用寿命，进气压力可根据物料粘度、灌装速度需求做灵活调整，兼顾灌装速度与灌装稳定性，避免灌装速度过快导致的物料起泡、溅出问题。设备底部预留有脚踏开关的收纳位置，移动设备时可将脚踏开关放置在设备侧方的收纳区，避免搬运过程中磕碰损坏线缆。从结构设计角度看，这款设备将计量缸、灌装阀、控制气路全部集成在主机箱体上，没有外露的杂乱管线，整体外观整洁，日常清洁时无卫生死角，箱体侧面设置有可拆卸的检修盖板，需要维护内部气路元件时，仅需拆下盖板即可操作，无需拆解整个设备外壳，维护可达性好。灌装头下方的台面上设置有可拆卸的接液盘，日常生产中若出现少量滴漏的物料，会直接流入接液盘，清理时仅需取下接液盘清洗即可，不会污染设备主体台面。

　　在实际生产使用中，这款设备可单独作为灌装工位使用，也可搭配手动旋盖机、贴标机等设备组成简易的小型瓶装生产线，适配初创企业、小批量定制化生产的需求，相比大型全自动灌装线，设备投入成本低，换产速度快，对操作人员的技能要求低，无需专业的设备调试人员即可完成日常的操作与换产调整。设备的气动元件全部采用标准通用型号，后期更换配件时采购方便，无需定制专用配件，降低了设备的全生命周期使用成本。计量精度方面，活塞式结构的计量误差可控制在±1%以内，可满足大多数行业对瓶装产品的容量精度要求，避免灌装量不足导致的合规风险，也不会因为灌装量过多造成物料浪费。针对易起泡的物料，还可通过调整灌装速度、更换长管灌装头深入瓶底灌装的方式，减少灌装过程中的起泡问题，适配更多物料类型的灌装需求。
