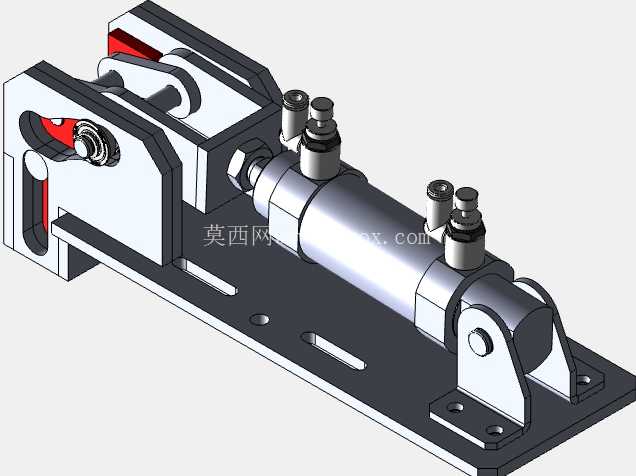

气动塞子水平转垂直执行机构

这套气动塞子机构核心解决冲压生产线中工件到位后的阻挡定位需求，常见于汽车覆盖件冲压工序间的物料传递工位，当板件沿着输送辊道水平移动到指定工位时，机构需要快速伸出阻挡件完成工件定位，待冲压工序完成后再收回阻挡件让工件流向下一工位，区别于普通直线阻挡气缸，这套机构通过内置的连杆传动结构，把气缸的水平直线输出运动转换为阻挡端的垂直摆动动作，避免阻挡件直线伸出时和工件底部的输送结构产生干涉。从结构布局来看，整套机构采用一体化安装底板设计，底板上开有两组平行的长条形安装腰孔，安装时可以根据输送线的实际机架宽度调整固定位置，不需要额外加工适配安装板，降低现场改造的加工成本。驱动端选用标准带磁环的双作用气缸，气缸缸筒通过尾部的铰接支座固定在底板末端，缸体可以围绕铰接点小幅度摆动，抵消连杆传动过程中产生的径向作用力，避免气缸杆承受侧向弯矩导致密封件过早磨损，气缸的两个进气接口都配有调速接头，可以分别调节伸出和缩回的动作速度，匹配不同节拍的生产线运行速度，防止动作过快产生撞击噪音或者动作过慢影响生产节拍。传动部分采用对称布置的侧板结构，两块平行的侧板通过定位销和锁紧螺栓固定在底板前端，侧板之间安装有传动转轴和连杆组件，气缸杆伸出时会推动中间的滑动块沿着侧板上的导向槽向前移动，滑动块通过铰接的连杆带动前端的阻挡转轴转动，固定在转轴上的阻挡块就会从水平收纳状态向上摆动90度，升到垂直阻挡位置，这个过程中滑动块的导向槽做了变角度设计，动作起始阶段阻挡块快速抬起，接近垂直位置时传动比变大，输出力矩提升，保证阻挡工件时不会因为工件的惯性冲击力出现回弹。阻挡块的工作端做了圆弧过渡处理，表面镶嵌有聚氨酯缓冲垫，接触工件时不会刮伤板件表面，尤其适合汽车外覆盖件这类对表面质量要求极高的冲压件定位场景，避免产生碰痕缺陷影响后续涂装质量。整套机构的运动行程经过精准核算，阻挡块抬起后高出输送辊道表面的高度刚好匹配常见汽车冲压板件的侧边定位高度，收回后阻挡块的最高点低于输送辊道的上平面，不会和移动的工件产生剐蹭。在设计细节上，所有转动铰接位置都配有自润滑铜套，不需要频繁加注润滑脂就能满足长期高频次动作的使用需求，侧板外侧装有位置检测支架，可以安装磁性开关或者接近传感器，实时反馈阻挡块的抬起和落下状态，方便接入生产线的PLC控制系统实现全自动化运行。从安装边界来看，整套机构的宽度控制在常规输送线的铝型材横梁宽度范围内，不需要额外拓宽机架安装空间，气缸的中轴线和安装底板平面平行，整体重心落在底板的安装区域内，高速动作时不会产生明显的震动，固定螺栓只需要按照腰孔位置锁紧就能满足使用强度要求，不需要额外做加强支撑。在实际选型适配时，可以根据生产线的工件重量调整气缸的缸径大小，这套结构的连杆传动比预留了足够的力矩余量，更换大缸径气缸时不需要改动主体的侧板和连杆结构，只需要调整气缸的铰接安装位置即可，具备不错的适配性。日常维护时只需要定期检查铰接位置的磨损情况和气缸的密封状态，不需要拆解整个机构就能更换易损配件，降低生产线的停机维护时间。
