海上框架基座式起重机风挡结构设计

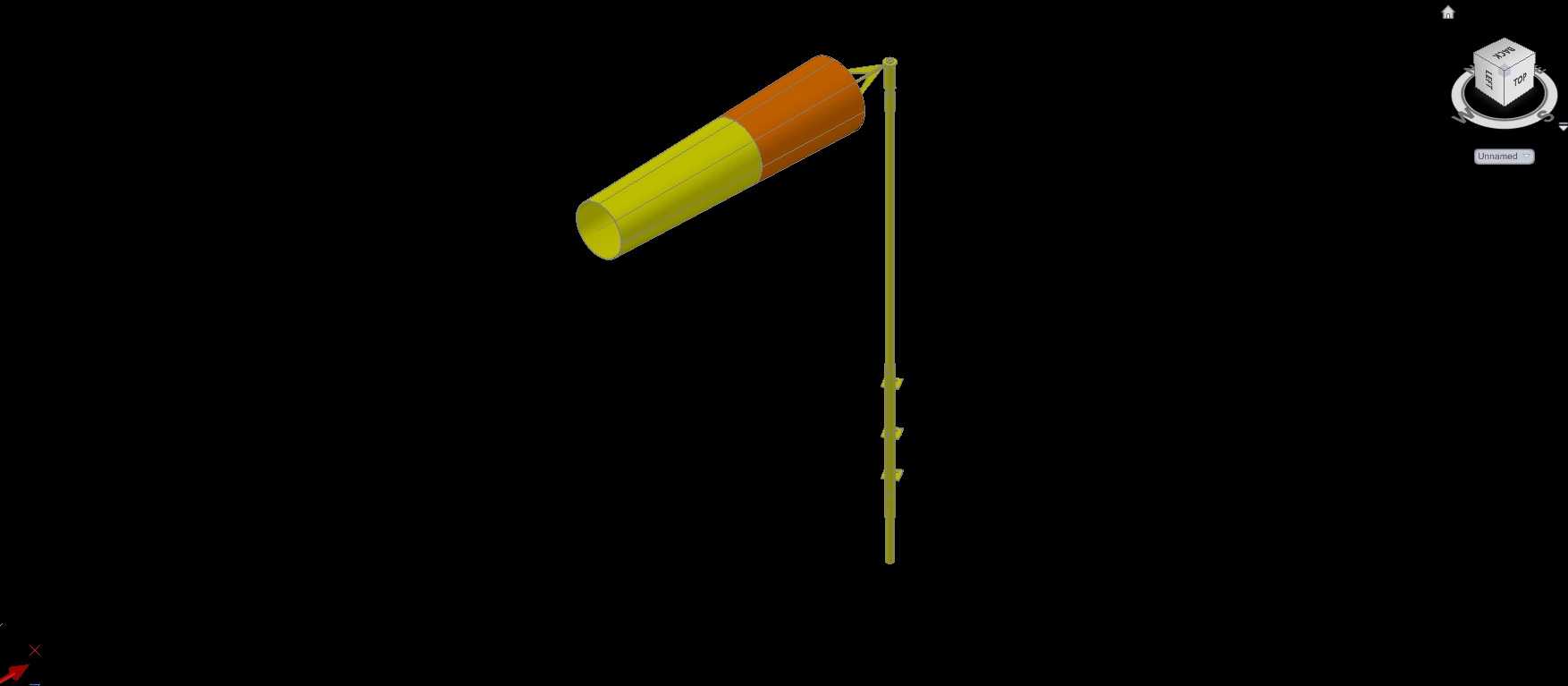

在沿海港口、海上风电作业平台、离岸装卸码头这类高盐雾、强阵风的作业场景中，框架基座式起重机的作业安全一直是现场管控的核心环节，风挡作为直接反馈实时风向、提示作业边界的外露构件，其结构合理性直接影响一线操作人员的风向判断效率，也关系到突发阵风下设备作业的风险预判精度。这款风挡构件采用锥筒式风兜搭配立式支撑杆的结构形式，风兜段做了分段色彩区分，橙黄两段的高对比度配色即使在雨雾天、逆光的海上作业环境下，也能让操作室人员在数十米外清晰识别风兜的偏转角度，快速判断实时风向与大致风速区间，无需额外靠近观测。设计阶段首先考虑的是海上高腐蚀环境的适配性，风兜采用薄壁锥筒结构，迎风端开口直径大于尾端，自然风进入锥筒后可形成稳定的推力，让风兜始终保持正对来风方向，不会因为紊流出现无规则晃动；锥筒的壁厚做了梯度优化，迎风开口处做了卷边加强，避免长期受交变风力作用出现端口变形，尾段逐步减薄控制整体自重，降低支撑杆的负载。支撑杆采用细长杆结构，沿杆身设置了三处凸起的定位箍，既可以作为风兜转动角度的目视参考刻度，也能强化杆身的抗弯截面模量，应对海上突发的强阵风冲击，杆身底部预留了与起重机上部框架基座匹配的安装法兰，安装时直接对齐基座上的预留螺栓孔即可完成固定，不需要额外做现场焊接适配，适配现有框架基座式起重机的上部安装边界，不会与起重机的变幅机构、起升钢丝绳走线产生运动干涉。从安装边界来看，支撑杆的总长度匹配起重机上部操作室的视野高度，风兜的转动半径经过反复校核，在360度自由转动时不会触碰周边的护栏、灯具等附属构件，风兜的自重控制在合理区间，即使是3级左右的微风也能驱动其灵活转动，不会出现卡滞、转向滞后的问题；杆身的连接节点做了防松设计，避免长期受海风振动出现螺栓松动脱落的问题，外露的转动副预留了润滑注油通道，日常维护时不需要拆解整个构件即可完成润滑保养，适配海上设备运维间隔长、维护难度大的实际工况。不同于陆域作业场景，海上作业的阵风往往没有明显的过渡阶段，风挡的转动阻尼经过专门调校，既不会因为阻尼过小出现风兜来回摆动的情况，也不会因为阻尼过大导致风向变化时转向滞后，操作人员可以通过风兜的抬升角度大致判断风速区间，当风兜接近水平抬升状态时，即可直观判断当前风速已经接近起重机作业的风速阈值，及时停止作业做好防风锚固，从硬件层面降低阵风引发的作业风险。
