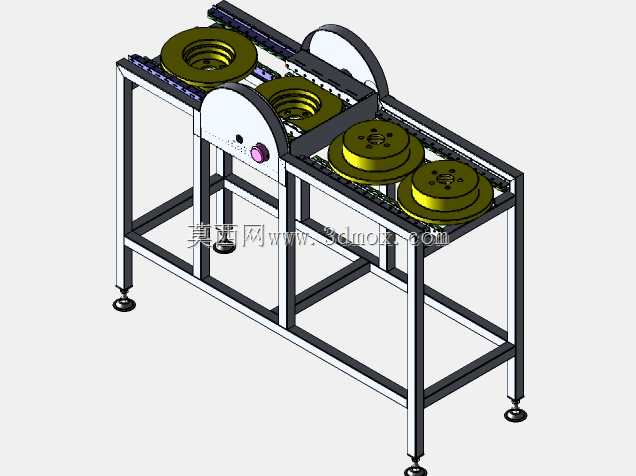

盘式制动器转子180度转弯输送机构

　　这套输送机构主要面向汽车零部件机加工产线的工序衔接场景，针对盘式制动器转子这类圆盘类回转工件的流转需求设计，解决了产线布局受车间空间限制、需要完成工件180度转向输送的实际问题，常见于制动器转子的车削、磨削、动平衡检测工序之间的物料传递，替代传统人工周转的方式，减少工件磕碰损伤的同时提升产线流转效率。从结构设计逻辑来看，整体采用方管焊接机架作为承载基础，底部配置可调脚杯，可适配车间地面不平整的安装工况，安装时可通过调节脚杯高度将机架整体调平，保证输送链运行的平稳性，避免工件在输送过程中出现偏移、卡滞的问题。输送载体采用双排链结构，针对盘式制动器转子的外形特点，在链条上配套设计了专用的工件定位座，定位座的型面与转子中心的轮毂部位适配，

　　工件放置后可实现径向定位，避免输送过程中工件出现滑移、偏摆，即使在转弯段也能保证工件位置的一致性，方便下游工序的机械手或者工装直接取放，不需要额外增加视觉定位或者二次纠偏的结构。转弯段的设计是这套机构的核心部分，采用弧形导轨导向配合链条弯转的结构，转弯半径经过反复校核，既保证工件在转弯过程中不会与两侧护板发生干涉，也不会因为转弯半径过小导致链条卡滞、磨损加剧的问题，两侧的弧形护板采用折弯成型，表面做喷塑处理，既可以防止工件在转弯时因为离心力滑落，也能避免操作人员误触运动部件带来的安全隐患。驱动端布置在输送线的直线段位置，采用减速电机直连链轮的驱动方式，传动结构简单，后期维护时只需要定期检查链条张紧度、加注润滑脂即可，

　　不需要复杂的调试操作。张紧机构采用可调式链轮张紧结构，安装在机架端部，可通过调节螺栓调整链轮中心距，补偿链条长时间运行后出现的磨损伸长量，保证链条与链轮的啮合精度，避免出现跳齿、脱链的问题。从安装边界来看，整体机架的宽度根据盘式制动器转子的最大外径设计，预留了足够的安全间隙，两侧护板与工件外圆的间隙控制在10mm到15mm之间，既不会因为间隙过大导致工件定位失效，也不会因为间隙过小导致工件与护板发生刮擦。输送线的高度匹配常见的机加工设备上下料高度，可直接与加工中心、磨床的下料口对接，不需要额外增加过渡输送段。工件定位座的高度经过优化，保证机械手取料时夹爪有足够的伸入空间，不会与输送链或者机架发生干涉。在功能特性上，

　　这套机构可兼容一定尺寸范围内的盘类工件输送，只需要更换对应规格的定位座，就可以适配不同型号的制动器转子，不需要对机架、驱动部分做改动，具备一定的柔性生产能力。输送速度可根据产线节拍调整，通过调节减速电机的转速匹配不同工序的生产节奏，既可以满足高速大批量生产的流转需求，也可以适配小批量多品种的慢节拍生产场景。在细节设计上，机架的支腿采用加厚方管，焊接后做去应力处理，避免长时间承重后出现机架变形，影响输送精度。所有的外露钣金件都做了倒角处理，没有尖锐棱角，避免安装调试以及后期维护过程中出现划伤的问题。链条选用工业通用的标准输送链，配件采购方便，后期更换维护成本低，不需要定制特殊规格的链条。转弯段的导轨采用耐磨材质制作，可降低链条运行过程中的磨损，延长设备的使用寿命。整个机构的结构没有复杂的定制化零件，大部分零部件都可以采用标准件或者通用加工件制作，加工制造成本低，装配难度小，适合中小规模的机加工产线升级改造使用，不需要复杂的现场调试，安装到位后调平机架、张紧链条就可以投入使用。
