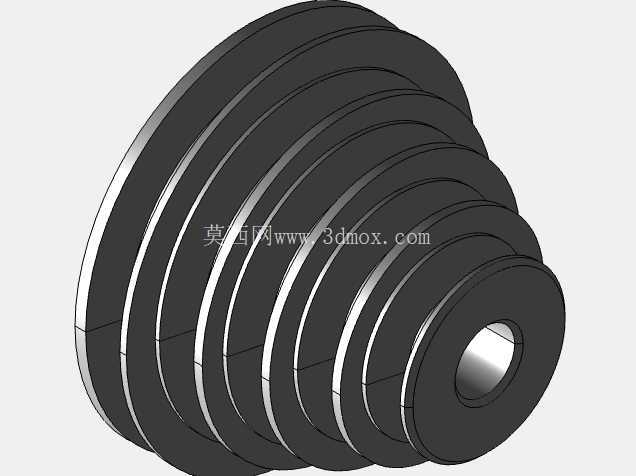

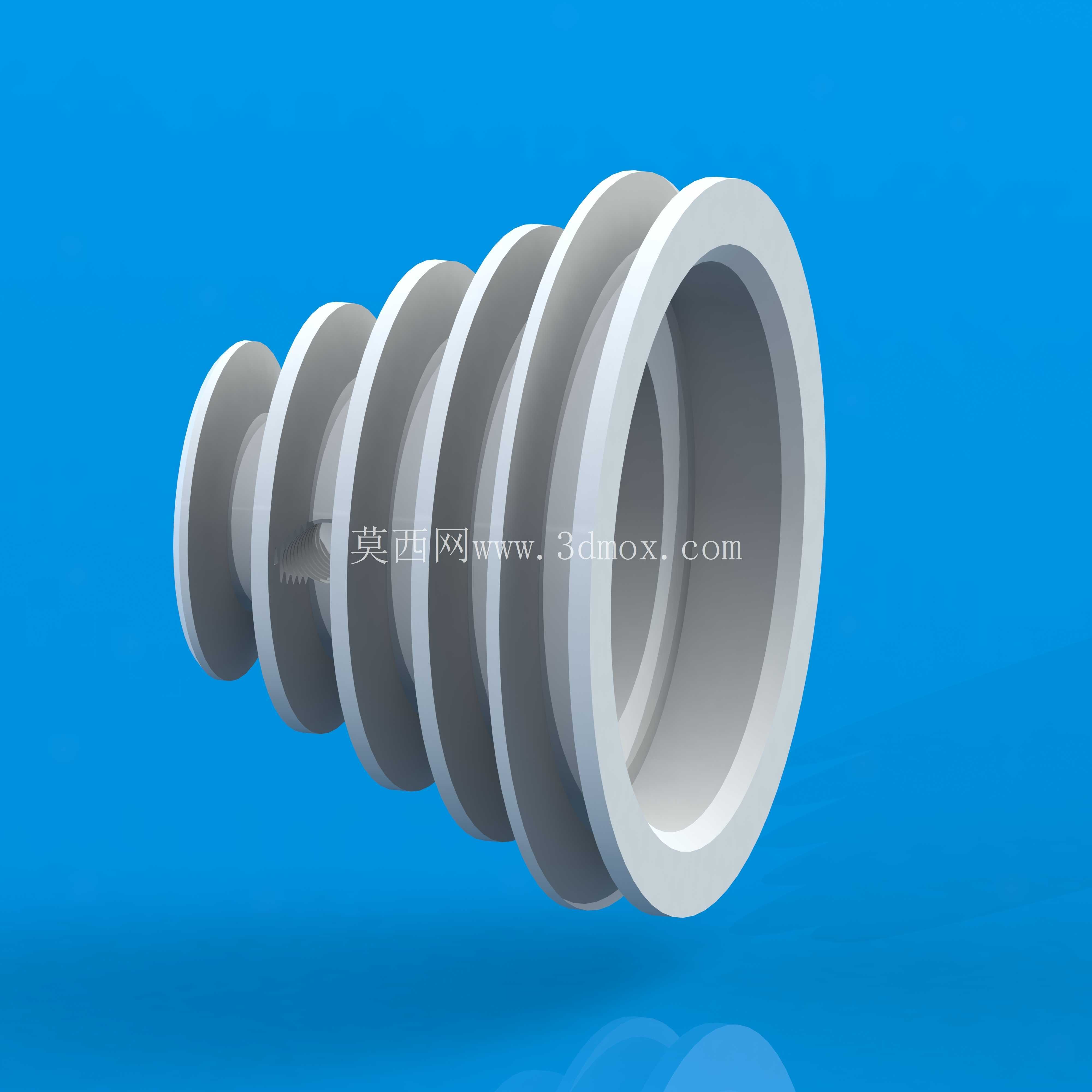

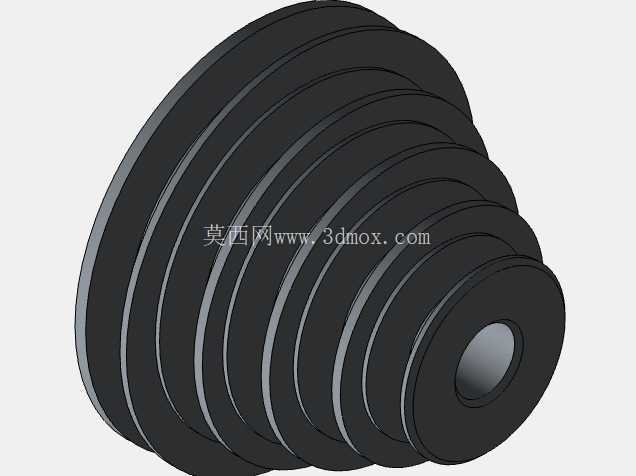

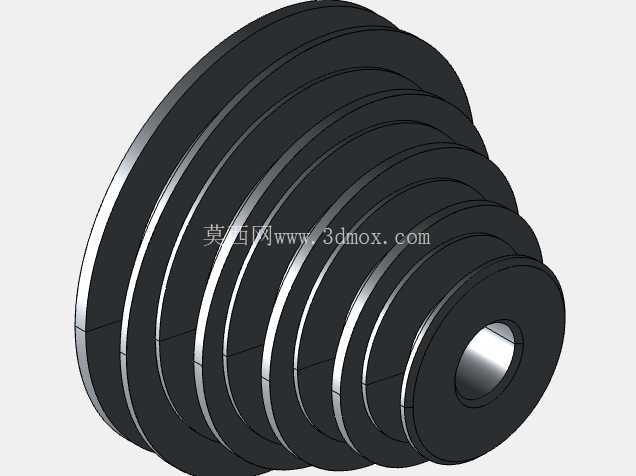

K660皮带用五槽铸铁皮带轮结构

该零件为适配K660规格三角传动带设计的五槽式皮带轮，属于带传动系统的核心从动/主动传动部件，在工业传动场景中应用范围极广，从中小型农用机械、轻工输送设备到常规机床辅机、小型动力输出单元都能见到同结构产品的身影，其核心作用是通过带轮槽与三角带侧面的静摩擦力传递旋转扭矩，实现不同轴系间的动力输送，同时可通过搭配不同节径的带轮调整输出端转速，匹配动力端与负载端的转速扭矩需求。

从实际使用场景来看，这类多槽皮带轮常被用在需要传递中等功率的传动链路中，五槽的设计相比单槽、双槽结构，可在不增大带轮单槽接触压力的前提下提升总传动扭矩上限，避免单根三角带负载过大出现过早打滑、磨损断裂的问题，同时多根三角带并行传动也能提升传动系统的冗余度，单根皮带出现疲劳损伤时不会直接导致传动链路完全失效，给设备运维留出足够的故障排查与备件更换窗口，非常适合连续运转的工业生产设备使用。

设计层面上，该带轮采用了等间距平行轮槽布局，轮槽的截面角度、槽深、槽顶宽均严格匹配K660三角带的截面尺寸，保证皮带嵌入轮槽后侧面与轮槽工作面完全贴合，避免出现点接触、线接触导致的应力集中，减少皮带的异常磨损。带轮整体采用阶梯式辐板结构，而非实心轮体设计，在保证轮体整体结构刚度、满足高速旋转下动平衡要求的前提下，尽可能降低了轮体自身重量，减少旋转时的转动惯量，降低动力启动瞬间的冲击负载，同时也减少了轮体材料的消耗，控制零件生产成本。带轮一端设计有同轴的空心安装毂，内孔可根据安装需求加工为直孔配键槽、锥套锁紧孔等不同形式，安装时可直接套接在传动轴轴端，通过键连接或锥套抱紧实现周向固定，避免带轮与轴之间出现相对转动打滑。

从安装边界尺寸来看，该带轮的轮槽节径、总轴向宽度、安装毂内孔直径、毂部伸出长度均经过匹配校核，安装时需保证带轮端面与传动轴轴线的垂直度，避免皮带运转时出现偏磨、掉带问题；同时多槽结构要求配对使用的另一带轮各槽位与本带轮对应槽位处于同一平面，轴向错位量需控制在允许公差范围内，否则会大幅缩短三角带的使用寿命。轮体的外边缘做了小倒角处理，避免安装、搬运过程中尖锐边缘划伤操作人员，也能减少高速旋转时的风阻与气流啸叫。轮槽的表面粗糙度控制在合理区间，既不会因为过于光滑导致摩擦力不足出现传动打滑，也不会因为表面过于粗糙加速三角带侧面的磨损。

在实际选型应用中，这类五槽皮带轮可根据传动比需求选择不同的节径规格，搭配对应数量的K660三角带，可覆盖数千瓦到十余千瓦的功率传递区间，相比齿轮传动、链传动结构，带传动本身具备一定的缓冲吸震能力，可过滤动力端输出的小幅振动，保护后端负载设备的传动部件，同时在设备出现过载时，皮带与带轮之间会出现打滑，可避免过载直接损坏动力源或核心传动零件，起到过载保护的作用。该结构的带轮日常维护成本较低，仅需定期检查三角带的张紧度与磨损情况，按需调整张紧行程或更换皮带即可，带轮本身在正常润滑、无异常冲击的工况下使用寿命极长，很少出现结构性损坏。
