带自动复位结构的弹簧铰链结构设计

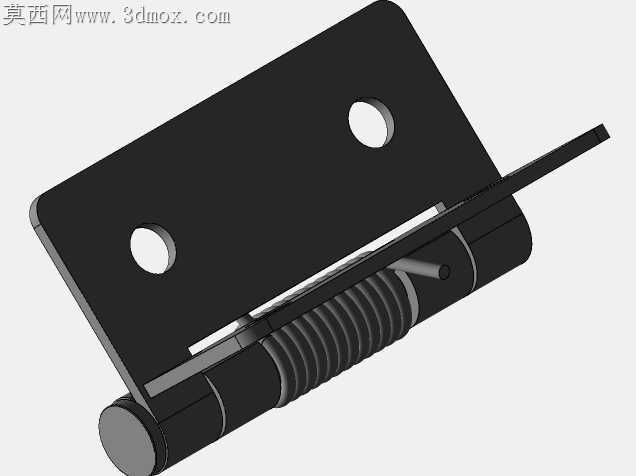

常规外露式弹簧合页在长期开合使用中，最容易出现弹簧偏磨、转轴卡滞的问题，根源在于弹簧与转轴的同轴度公差预留不合理，开合过程中弹簧圈与转轴侧壁发生剐蹭，金属碎屑堆积在转轴缝隙内，轻则开合阻尼骤增，重则弹簧卡断导致合页失效。这款弹簧铰链在结构设计阶段就针对该痛点做了针对性优化，将弹簧的定位端直接嵌入单侧页片的沉孔内，而非传统结构中套在转轴外悬空放置，沉孔的内径与弹簧外径的配合公差控制在0.02mm以内，既给弹簧的径向窜动留足了形变空间，又避免弹簧在压缩复位过程中出现偏斜剐蹭。

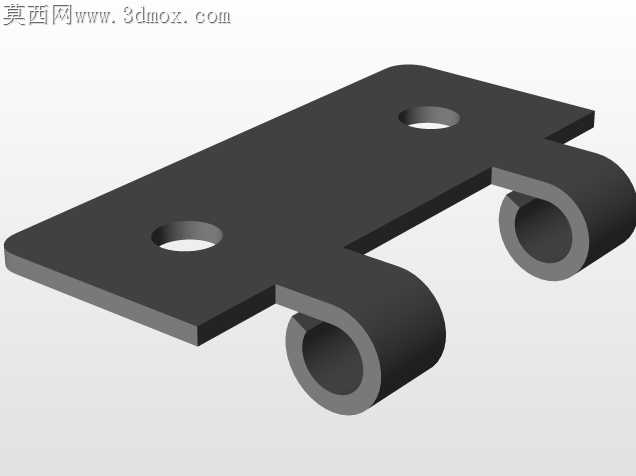

页片与转轴的连接采用了翻边铆压结构，而非传统的穿轴焊接，翻边高度预留了0.15mm的铆压余量，铆压后转轴与页片的连接强度足以承受上万次开合的径向拉扯力，同时避免焊接带来的热变形导致转轴与页片垂直度超差。页片上的安装孔做了沉头倒角处理，沉头深度刚好匹配常用的十字沉头螺丝厚度，安装后螺丝头不会突出页片表面，避免门体开合过程中螺丝与门框发生剐蹭蹭掉漆面。

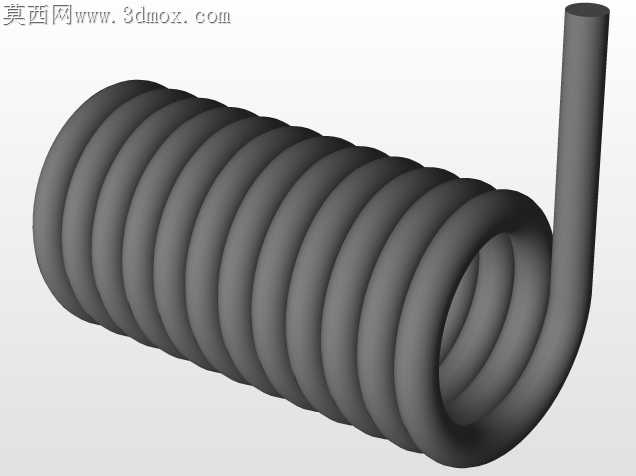

弹簧的线径选择经过反复校核，既不会因为线径过粗导致开合需要的力度过大，日常开关门手感生涩，也不会因为线径过细导致复位力度不足，门体无法完全闭合留缝。转轴与页片的转动配合面预留了0.01mm的间隙，装配时可以在间隙内填充少量低温润滑脂，长期使用也不会出现阻尼变大的问题，哪怕是在南方潮湿的使用环境下，配合面也不容易出现锈死的情况。

页片的折弯角度做了微小的补偿设计，考虑到钣金折弯后会出现轻微的回弹，折弯时的角度比设计的90度小1.2度，回弹后刚好保持两个页片在闭合状态下完全贴合，不会出现页片外张导致门体闭合不严的问题。弹簧两端的磨平圈数设置为1.5圈，磨平后的端面与弹簧轴线垂直度控制在0.03mm以内，保证弹簧压缩过程中受力均匀，不会出现单侧受力倾斜的情况。

这种结构的弹簧铰链适配各类需要自动复位的折页门、小型设备检修门，不需要额外加装闭门器，依靠自身弹簧的弹力就能实现开合后的自动复位，结构紧凑外露安装也不会显得突兀，长期使用的故障率比传统悬空弹簧结构的合页低六成以上。
