标准运动训练用网球曲面结构造型

　　做这个网球的三维造型时，最先要明确的是它的实际使用场景——不管是专业赛事的训练用球、体育器材的仿真演示，还是运动类产品的结构验证，这个模型的曲面精度直接影响后续的渲染、仿真或者3D打印验证效果。很多新手做球形类零件容易直接拉个球体就完事，但实际网球的外轮廓并非绝对正圆，因为表层的毛毡包覆、内部橡胶内胆的成型公差，加上表面标志性的白色缝合线凸起，整个球面的曲率是连续变化的，不能用简单的球面特征一次性生成。

　　从设计思路上来说，首先要确定球体的基准尺寸，正规网球的直径控制在6.54厘米到6.86厘米之间，建模时取中间值6.7厘米作为基础球体的公称直径，后续所有特征都要围绕这个基准球面做偏移或者切除。最核心的难点是表面的两条S形缝合线结构，现实里网球是由两块哑铃状的橡胶毛毡片拼接缝合而成，缝合处的橡胶凸起宽度大概在0.6厘米左右，凸起高度相对于基准球面高出0.15厘米，这个尺寸不能做太高，否则会偏离真实网球的触感，也不能太低，不然缝合线的特征会被球面曲率掩盖。做这个缝合线的时候，不能直接在球面上画样条曲线扫描，那样容易出现曲面褶皱，正确的思路是先在基准面上绘制缝合线的投影路径，再把路径投影到球面上，用投影曲线作为扫描的引导线，扫描轮廓用带圆角的矩形，两端做R0.1的圆角过渡，避免凸起边缘出现锐边，毕竟真实网球的缝合线是被毛毡覆盖的，边缘是圆滑过渡的。

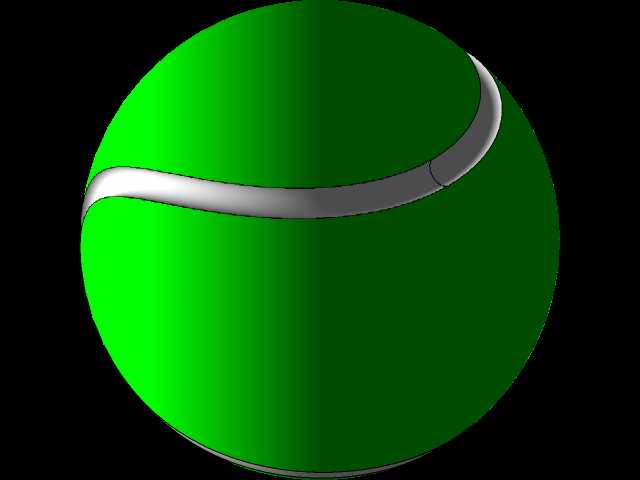

　　很多人容易忽略网球的材质分色对应的结构层次，模型里做的绿色区域是毛毡覆盖的主体部分，银色的缝合线是拼接凸起，这两个部分不能做成同一个实体，后续做渲染或者有限元分析的时候，两个区域的摩擦系数、弹性模量都不一样：毛毡部分的表面摩擦系数大，是击球时和球拍线床接触的主要区域，缝合线部分的橡胶材质硬度稍高，是球体结构强度的补强位置。在做曲面缝合的时候，要反复检查G1连续，不能出现曲面接痕，不然导出STEP格式到其他软件里会出现破面，影响后续的工装设计或者仿真分析——比如做网球发球机的拨轮结构设计时，就需要导入这个网球模型做干涉检查，拨轮的卡槽尺寸必须和网球的实际外径、缝合线的凸起高度匹配，不然会出现卡球或者拨球力度不足的问题。

　　从安装边界和适配场景来说，这个模型的尺寸精度控制在±0.02厘米以内，完全适配现有网球训练设备的装夹、输送结构：不管是发球机的储球筒内径设计，还是网球陪练机器人的击球点定位，都可以直接调用这个模型做装配验证，不需要反复调整尺寸。另外在做结构设计的时候，特意把球体的中心和软件原点重合，方便后续做运动仿真时设置旋转轴，毕竟网球飞行过程中是绕不同轴高速旋转的，上旋、下旋、侧旋的运动轨迹仿真都需要模型的质心和原点重合，才能保证仿真结果的准确性。

　　还要考虑到不同使用场景的需求，如果是做产品宣传的渲染用途，这个模型的曲面曲率足够支撑高分辨率的渲染输出，缝合线的过渡自然，不会出现多边形棱角；如果是做3D打印的手板验证，模型的壁厚可以根据需求向内偏移0.3厘米做空心结构，节省打印材料，同时保证打印出来的手板重量和真实网球接近，方便做击球测试。很多人做这类体育用品的三维模型时，只追求外观相似，忽略了实际工程应用的需求，比如做网球收集装置的设计时，需要知道球体的最大外径、表面凸起的最大轮廓尺寸，才能确定收集网的网孔尺寸、输送轨道的宽度，这个模型在建模时就把所有轮廓的最大边界尺寸做了参数化关联，调整直径参数的时候，缝合线的宽度、凸起高度会按照比例自动调整，不需要逐个特征修改，大幅提升后续设计迭代的效率。

　　另外在曲面构建的时候，没有用多边形建模的方式，全部采用NURBS曲面搭建，保证模型可以在不同的三维软件之间无缝转换，不会出现面数过高导致的软件卡顿问题，不管是做大型体育场馆的场景装配，还是单个网球的结构受力分析，模型的轻量化程度都能满足要求。要知道真实网球在被球拍击打时，接触面的变形量能达到1厘米左右，做碰撞仿真的时候，模型的曲面连续性直接影响变形网格的划分质量，如果曲面有接痕或者锐边，网格划分时会出现畸形单元，导致仿真结果失真，所以在建模完成后，特意做了曲面曲率分析，把曲率变化率超过0.1的区域都做了调整，保证整个球面的曲率过渡平滑，完全满足工程仿真的精度要求。
