梅赛德斯奔驰三叉星车标立体结构设计

　　在汽车外饰零部件的设计体系中，车头徽标是承担品牌视觉识别功能的核心外露件，这款三叉星环形徽标的三维结构，完全围绕量产装车的实际需求搭建。日常装车场景里，这类徽标需要覆盖乘用车前脸格栅中央安装、尾门标识固定、轮毂中心盖适配等多个位置，不同安装位的结构边界存在明显差异：前脸安装位需要预留与格栅卡扣基座的配合公差，尾门安装位要兼顾背门钣金的曲面贴合度，轮毂盖版本则需要匹配轮辋中心的定位止口尺寸，建模过程中需要针对不同安装场景做结构的差异化适配。

　　从功能特性来看，这款徽标并非单纯的平面装饰件，外露的环形外圈与三叉星筋条需要做等厚的壁厚处理，常规量产版本的壁厚控制在2.5mm-3mm区间，既保证注塑成型时的熔体流动均匀性，避免出现缩痕、缺胶等成型缺陷，也能满足日常使用中的抗冲击要求，应对高速行驶时的飞石撞击、自动洗车机的毛刷剐蹭等工况。三叉星的三个星瓣采用对称式空间曲面设计，每个星瓣的拔模角度统一设置为1.5°，满足电镀工艺的挂装需求，同时星瓣与外圈的衔接位置做了R0.8mm的圆角过渡，避免应力集中导致的镀层开裂问题。

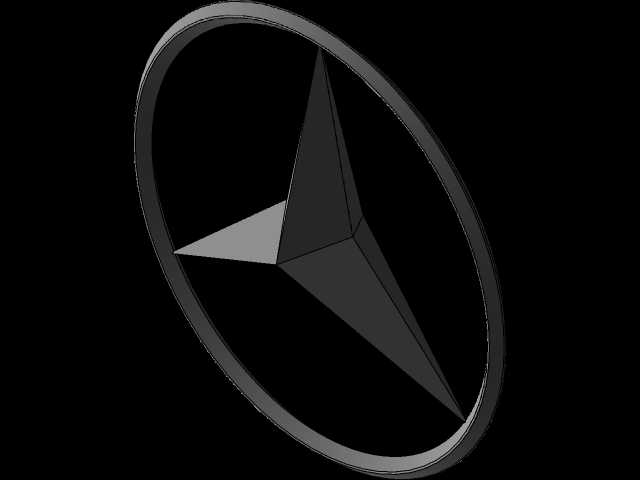

　　设计思路上，这款模型没有采用平面拉伸的简易建模方式，而是完全还原量产件的空间立体弧度：环形外圈并非正圆平面结构，而是带有轻微的外凸球面弧度，曲率半径匹配对应车型前脸的整体曲面走势，装车后能与周边格栅、机盖的曲面形成连续的视觉过渡，不会出现突兀的平面断层。三叉星的三个星瓣从中心交汇点向外圈延伸时，厚度做了渐变处理，中心交汇位置厚度最大，向外逐渐收窄，既符合视觉上的立体感呈现，也能优化注塑成型时的材料分布，减少厚壁位置的缩孔风险。

　　安装边界的处理是这类标识件建模的核心细节，模型背面预留了标准的卡扣安装位，卡扣的悬臂厚度设置为1.2mm，卡接量控制在0.8mm，既保证安装后的固定强度，避免车辆行驶过程中出现松动脱落，也能满足售后维修时的可拆卸需求。如果是采用背胶安装的版本，模型背面会预留0.2mm深度的背胶粘贴槽，槽内表面做晒纹处理，提升背胶的粘接强度，避免长期户外使用后出现胶层脱落的问题。针对不同的表面处理工艺，模型的外表面做了分面处理：电镀版本的外表面粗糙度设置为Ra0.8μm，保证电镀后的镜面效果；哑光版本的外表面则做均匀的微蚀纹理处理，满足不同车型的外观风格匹配需求。

　　在实际的工程验证环节，这款徽标的结构还需要通过多项环境可靠性测试，建模时就需要提前预留对应的结构余量：比如高低温循环测试中，塑料基材的热胀冷缩量需要通过安装卡扣的间隙设计来补偿，避免温度变化导致的徽标变形、卡扣断裂；耐候性测试中，外表面的镀层或漆层需要通过紫外线老化验证，建模时的圆角过渡设计能减少镀层的应力集中，提升长期使用后的外观稳定性。对于改装市场的应用场景，这款模型还可以适配不同的底座结构，比如带发光功能的版本，需要在徽标背面预留LED光源的安装空间，以及走线的过孔位置，模型的壁厚设计也需要兼顾光线的均匀漫射效果，避免出现亮斑、暗区等发光不均的问题。
