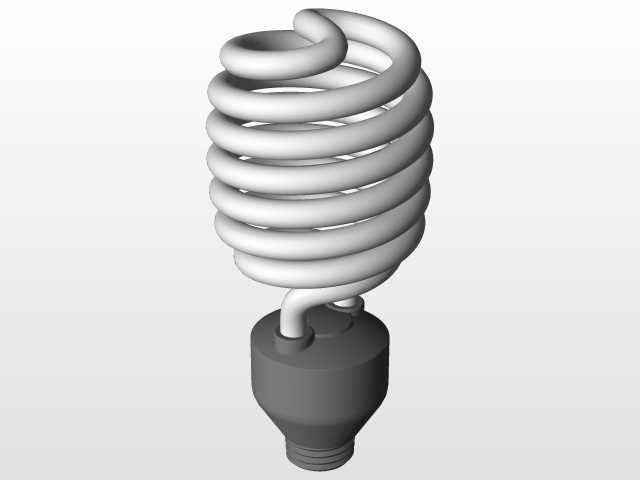

螺旋节能荧光灯结构三维数模

　　日常民用与商用照明场景里，螺旋型节能荧光灯的应用覆盖范围极广，从普通家庭的室内顶灯、壁灯配套，到写字楼公共区域、商超货架补光、工业厂房辅助照明区域，都能见到这类光源的身影。相较于传统直管荧光灯，螺旋盘绕的灯管结构可以在更小的空间内排布更长的放电管路径，在保证发光效率的前提下大幅压缩整灯的轴向与径向尺寸，适配更多紧凑型灯具的安装空间要求。做这个结构建模的时候，首先要捋清整灯的两大核心组成部分：上部的螺旋盘绕放电灯管，下部的灯头与内置驱动腔体。先从灯管部分说起，螺旋灯管的盘绕轨迹不是等螺距的简单螺旋，最顶端的收尾环是向内收的小半径圆弧过渡，避免灯管端部出现尖锐折角导致荧光粉涂层开裂、管内充气压力分布不均的问题；每一圈螺旋的管径保持一致，

　　相邻圈之间预留均匀的散热间隙，避免灯管工作时热量堆积造成局部温度过高，影响发光效率与使用寿命。灯管下端与灯座腔体的衔接处，做了两个平行的引出端封接结构，封接位置的尺寸要和腔体顶部的安装卡槽完全匹配，保证灯管装配后不会出现晃动，同时封接部位的绝缘距离要满足电气安全要求，避免高压启动时出现沿面放电。下部的灯头结构分为两个区段，上段是容纳镇流器与启动电路的塑料腔体，腔体的外壁做了轻微的锥度过渡，一方面是方便注塑脱模，另一方面也能和配套的灯具灯座形成更紧密的贴合，减少装配间隙；腔体的壁厚要均匀控制，避免注塑成型时出现缩痕、翘曲，同时要预留足够的内部空间容纳驱动电路板、引线等部件，还要考虑驱动元件工作时的散热空间，

　　不能让腔体内部温度超过电子元件的耐温上限。下段是标准的螺口灯头，螺纹的牙型、螺距、大径小径尺寸完全符合通用螺口灯头的安装规范，保证可以和市面上绝大多数标准螺口灯座顺畅旋合，不会出现卡滞、旋合过松接触不良的问题；灯头顶端的金属触点做了凸起的圆弧结构，保证和灯座内部的弹性触点可靠接触，同时触点与螺纹金属部分之间的绝缘距离要满足安规要求，避免安装时出现触电风险。建模过程中，螺旋灯管的曲面构建是核心难点，不能直接用普通螺旋线扫掠就草草了事，要考虑实际生产中玻璃管弯制的工艺特性，螺旋的曲率半径不能小于玻璃管的最小弯曲半径，否则实际生产时弯管环节会出现管壁褶皱、甚至开裂的问题；同时灯管内壁的荧光粉涂层厚度是均匀的，

　　建模时要注意灯管的内外径差值保持恒定，不要出现扫掠过程中截面变形导致壁厚不均的情况。灯头部分的建模要注意装配公差的预留，塑料腔体和金属螺口的配合位置要留适当的过盈量，保证装配后金属螺口不会出现松动脱落；腔体内部的筋位结构要和驱动电路板的安装孔位对应，方便电路板的卡装固定，不需要额外打螺丝固定，减少装配工序。从安装边界来看，整灯的最大径向尺寸是螺旋灯管的最外圈直径，这个尺寸决定了它能适配的灯具灯罩最小内径，要是灯罩内径小于这个尺寸，装配时就会刮蹭灯管，甚至装不进去；整灯的总高度是从螺口灯头底端到螺旋灯管最顶端的垂直距离，这个尺寸要和灯具的内部深度匹配，避免装灯后灯管顶到灯罩，或者灯头无法完全旋入灯座。实际选型替换的时候，除了尺寸匹配，还要注意灯头的规格是否对应，不同规格的螺口灯头不能强行旋合，否则会损坏灯座或者灯头的螺纹结构，造成接触不良。另外，螺旋灯管的盘绕方向虽然不影响电气性能，但如果是配套有反光罩的灯具，要注意螺旋的排布方向和反光罩的配光曲线匹配，避免出现局部光斑不均的问题。建模时还原的所有结构细节，都要对应实际生产的工艺要求，不能做出现实中无法加工、无法装配的结构，比如相邻灯管圈之间的间隙不能太小，否则弯管时模具无法伸入，也会造成工作时灯管之间热量互相传导，升高整灯的工作温度；灯头的塑料腔体不能有太薄的壁厚位置，否则注塑时容易出现打不满、强度不足的问题，安装旋拧时容易开裂。
