皮卡蒂尼导轨适配垂直前握把结构设计

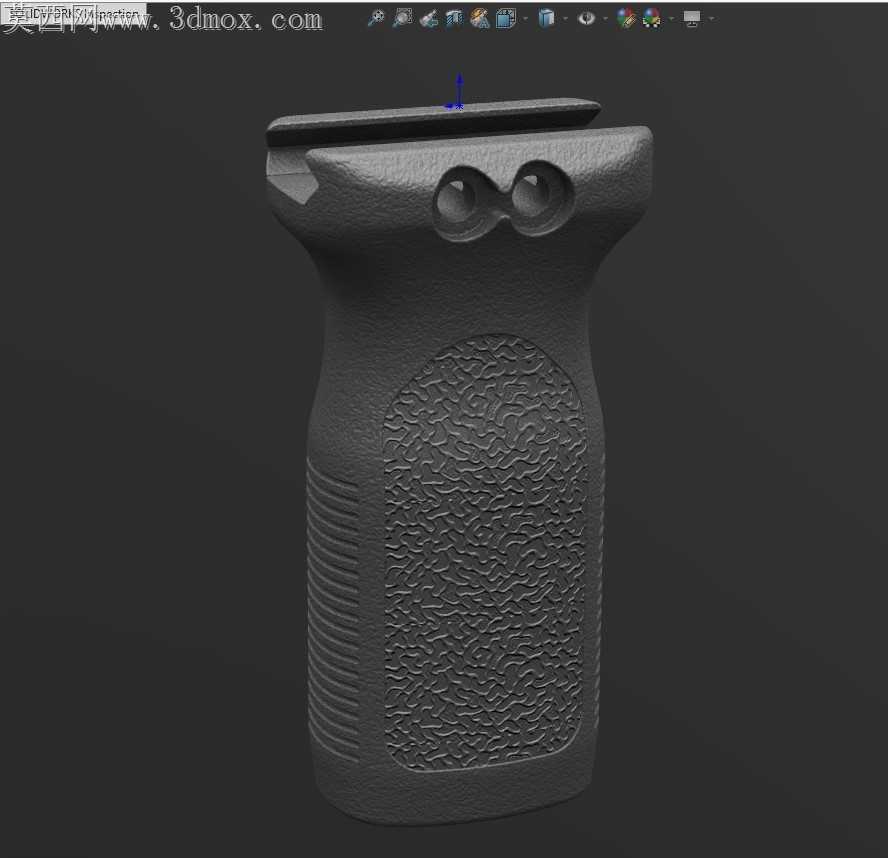

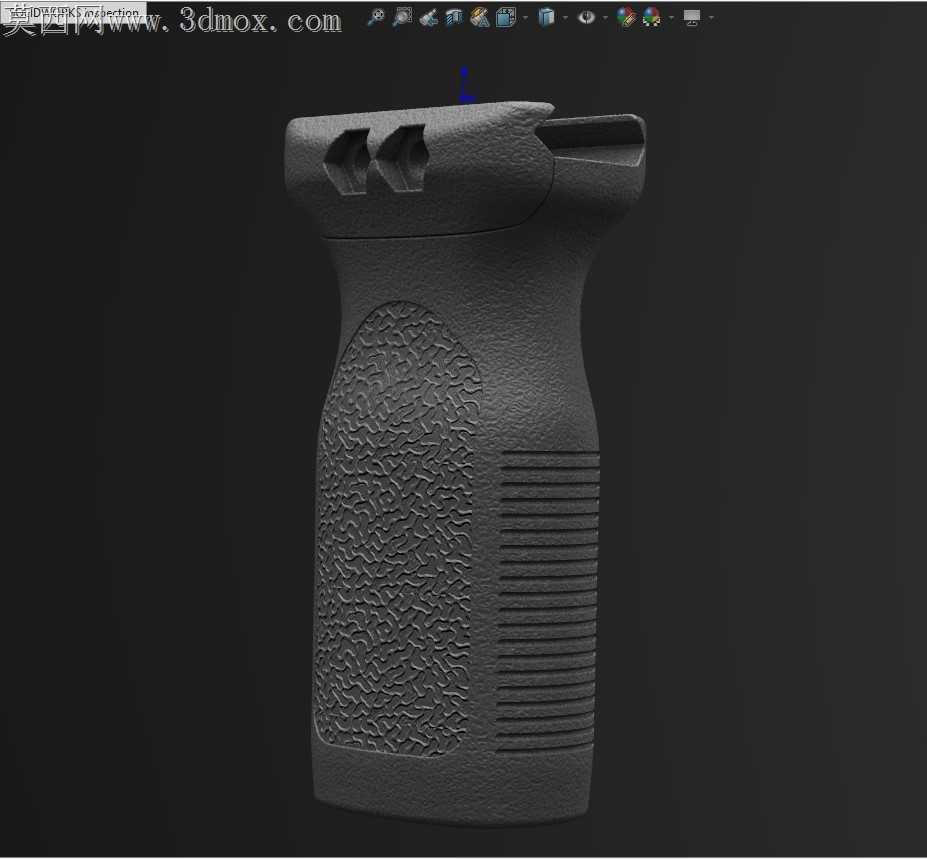

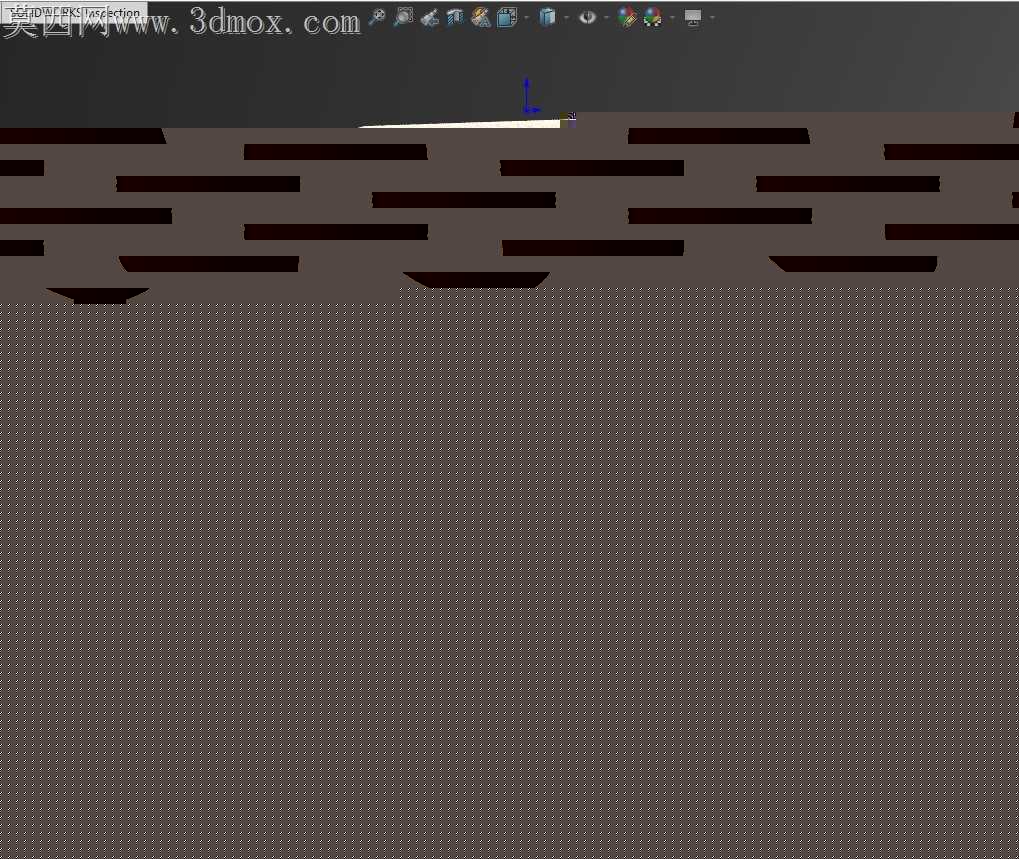

枪械附件的注塑加工环节，握把类零件最容易出现表面纹理脱模拉伤、安装卡槽尺寸超差的问题，这款垂直前握把的结构设计全程围绕注塑量产的工艺适配展开。握把主体的防滑纹理区域没有采用整面连续的深纹路设计，靠近分型线的位置特意做了0.2毫米的纹理深度渐变，靠近合模缝的纹路深度从0.3毫米逐步降到0.1毫米，避免脱模时纹理倒扣勾住模具型腔造成表面拉毛，省去后续人工修纹的工序。握把顶部的导轨卡槽没有做整面贴合的设计，卡槽内部预留了三条0.15毫米的凸起支撑筋，既可以抵消PA66加玻纤原料注塑后的收缩变形，保证卡槽和皮卡汀尼导轨的配合间隙稳定在0.1毫米以内，不会出现安装后晃荡或者卡滞装不上的问题，又能减少注塑时的材料堆积，避免卡槽位置出现缩痕影响外观。握把侧面的指槽弧度没有追求完全贴合手型的大凹陷设计，凹陷深度控制在8毫米以内，侧壁拔模斜度统一做到1.5度，不需要做复杂的滑块抽芯结构，模具只需要前后模对开就能完成成型，大幅降低模具加工成本和量产时的故障概率。握把内部的减重空腔没有做等壁厚设计，握持受力集中的虎口位置壁厚加厚到3.5毫米，非受力的下半部分壁厚控制在2.2毫米，既保证握持时的结构强度，摔落时不会出现开裂，又能避免壁厚差异过大导致注塑时出现翘曲变形。握把底部的尾盖配合位置特意做了一圈0.3毫米的止口台阶，安装后不会出现边缘错位刮手的问题，台阶位置的圆角统一做到R0.5，避免注塑时应力集中导致的尖角开裂。表面的颗粒纹理没有采用规则的网格纹路，而是做了不规则的类橘皮纹理，既可以提升握持时的摩擦力，出汗时也不会打滑，不规则纹理还能掩盖注塑时可能出现的轻微流痕、熔接痕，降低量产时的外观不良率。顶部两个定位凹坑的深度控制在1.2毫米，凹坑底部做了R0.8的圆角，既可以作为安装时的定位标识，又不会因为凹坑过深导致背面出现缩印。握把侧面的横向防滑筋条间距统一设为2.5毫米，筋条边缘做了R0.3的圆角，握持时不会硌手，长时间据枪也不会出现手部压痕，筋条的拔模斜度做到2度，脱模时不会拉伤筋条表面。
