可调式螺杆驱动快速夹钳结构设计

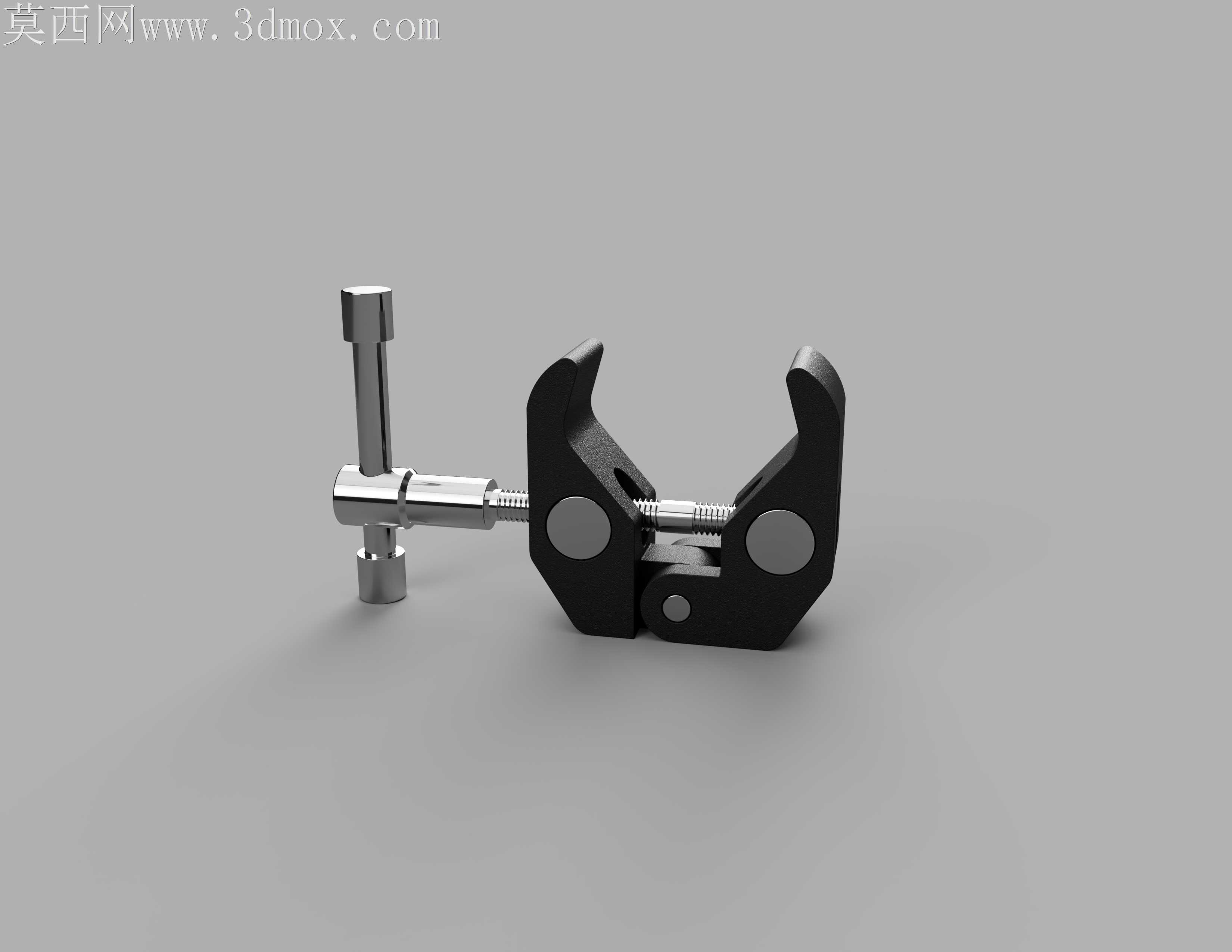

车间现场临时装夹作业里，普通C型钳经常遇到开口调节范围窄、夹持异形杆件时贴合度差的问题，这款夹钳的结构设计刚好戳中这类实操痛点。两个夹爪采用对称铰接布局，铰接点的销孔配合公差控制在H7/g6区间，既保证夹爪开合时无卡滞旷量，又能让夹持力均匀分布在两个爪头的接触面上，不会出现单点应力集中夹伤工件表面的情况。驱动螺杆的T型螺纹牙型做了微小的牙侧角修磨，日常带油污的工况下旋动也不会出现粘滞咬扣，螺杆端部的T型手柄和杆身采用过盈压装配合，压装深度预留了1.5mm的形变余量，大扭矩旋紧时不会出现手柄崩脱的隐患。夹爪内侧的圆弧接触面没有做整圆弧设计，而是留了三段式的微凸接触棱，夹持圆管、方杆甚至不规则的型材边角时，都能形成稳定的三点接触定位，不会因为工件表面有轻微锈迹或凹凸就出现夹持打滑。夹爪本体的黑色外观不是单纯的涂装效果，对应实际加工时的发黑处理层，厚度控制在8-12μm，既能在车间潮湿环境下起到基础防锈作用，又不会因为涂层过厚填充掉铰接处的配合间隙，长期使用后也不会因为涂层磨损出现夹爪晃动。螺杆和活动夹爪的衔接处做了浮动式的球头接触设计，旋紧过程中夹爪自适应调整角度时，螺杆端面不会和夹爪背面发生硬摩擦，长期使用也不会出现接触端面磨出凹坑导致锁紧力下降的问题。这类夹钳不需要配套固定安装基座，随身携带就能完成管线临时固定、小件焊接对位、工件钻孔辅助压紧等零散作业，铰接处的销钉两端做了冲点铆接，不会因为日常磕碰出现销钉脱出的情况，整体没有易损的小零件，车间粗放使用场景下的耐用性远高于普通冲压成型的快速夹。
