可调式微型大力夹持钳结构设计

　　这类小型夹持钳在现场装配、光学实验平台、摄影支撑系统以及轻型工装定位中使用频率很高，核心作用是在有限空间内提供可靠的夹紧力，同时通过螺杆调节实现开口范围和夹持压力的可控变化。与普通固定式夹块相比，它的钳口采用双侧连杆摆动结构，闭合过程中两个夹爪绕各自销轴同步收拢，能够自适应不同厚度的杆件、板边或圆柱面，减少单点受力造成的工件压痕。

　　从受力路径看，外部旋钮通过螺纹杆推动钳体内部的连杆节点，使两侧钳口产生闭合趋势。螺纹杆承担轴向拉力或压力，销轴则承受剪切与弯曲复合载荷，因此在三维建模时需要重点保证销轴孔的同轴度、钳口接触面的平行度以及螺杆轴线与钳体对称面的重合度。若孔位偏差过大，装配后会出现钳口偏摆、锁紧卡滞或单侧先接触的问题，直接影响夹持稳定性。

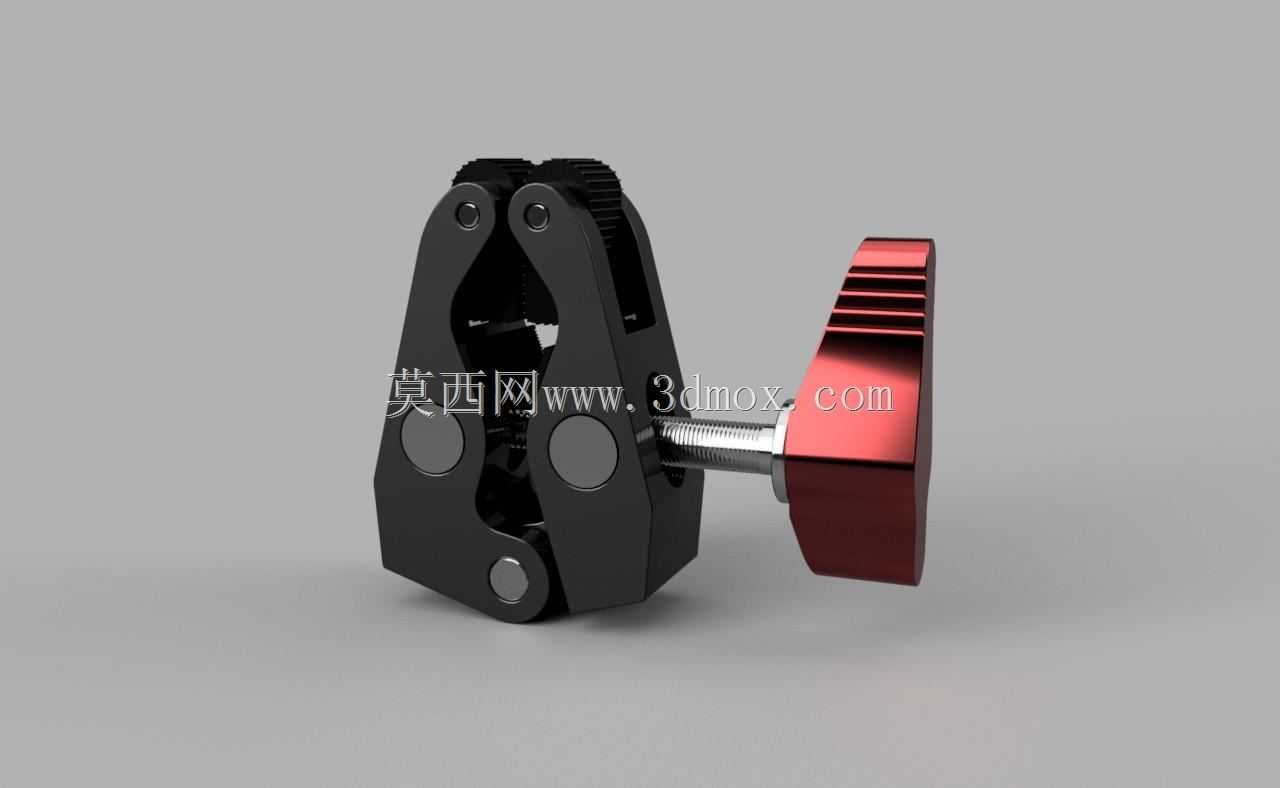

　　钳体外形采用紧凑的对称式布局，主体轮廓接近窄长块状，适合在导轨边缘、型材槽口、相机兔笼、监视器支架等空间受限位置安装。夹爪前端保留了较窄的咬合区域，可伸入缝隙或夹持小直径圆杆；中部设置圆形销轴凸台，既增强局部承载能力，也便于在外观上形成明确的装配基准。尾部旋钮设计为带防滑棱面的手拧结构，操作者无需工具即可快速收紧或释放，旋钮直径明显大于螺杆直径，目的是在相同手动力下提高输入扭矩，进而获得更大的夹紧力。

　　设计思路上，该结构并不追求大行程，而是强调小范围内的高刚性锁紧。钳口内侧可根据使用场景更换为平口、圆弧口或软垫口：平口适合夹持钢板、铝板和方形型材；圆弧口适合圆管、导杆和柱状零件；增加橡胶或尼龙垫后，则可用于相机、传感器、线束接头等表面易损件。夹爪背部的齿形或纹理区域主要用于提高手动按压时的摩擦力，在预定位阶段可以先靠手捏使钳口贴合工件，再旋转尾部旋钮完成最终锁紧。

　　安装边界方面，钳体闭合后整体宽度较小，适合布置在15mm至30mm级别的轻型支撑系统中；螺杆伸出长度决定了钳口开口调节范围，建模时需要预留旋钮旋转空间，避免旋钮与相邻支架、墙板或设备外壳发生干涉。钳口张开至极限位置时，夹爪外扩会增加侧向轮廓，因此在密集工装布局中不能只按闭合状态校核空间，还应检查最大开口状态下的外轮廓。销轴端部若采用铆接或卡簧固定，需在模型中保留对应装配槽位；若采用螺钉锁紧，则要考虑扳手操作空间。

　　在实际工程应用中，这类夹钳常作为快速定位元件使用：在视觉检测工位上，它可固定补光灯、工业相机或标定板；在实验室光路中，可夹持支杆并连接磁性表座；在小型设备维修中，可临时夹紧线缆、薄板或连接件。它的优势不是替代重型台虎钳，而是在轻载、快换、多位置调整的场合提供灵活支撑。由于承载能力受销轴直径、螺杆规格和钳体材料限制，选型时应结合工件重量、振动条件和夹持面摩擦系数判断安全裕度。

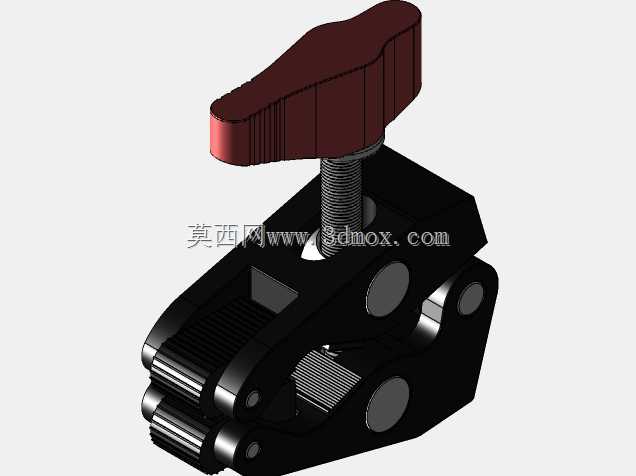

　　三维结构处理时，宜将钳体、左右夹爪、销轴、螺杆、旋钮作为独立零件建立装配关系，便于检查运动干涉。钳口转动范围、螺杆行程与旋钮限位需要通过装配约束联动验证；受力接触面可适当增加圆角，降低热处理或注塑后的应力集中。若用于金属加工场景，主体可采用铝合金或不锈钢；若面向轻型摄影附件和桌面工装，也可采用高强度工程塑料配合金属螺杆，以减轻重量并降低成本。整体结构虽然小巧，但连杆比例、销轴位置和螺杆力臂的配合决定了夹紧效率，任何一处尺寸失衡，都会导致手感发紧、夹持力不足或释放困难。
