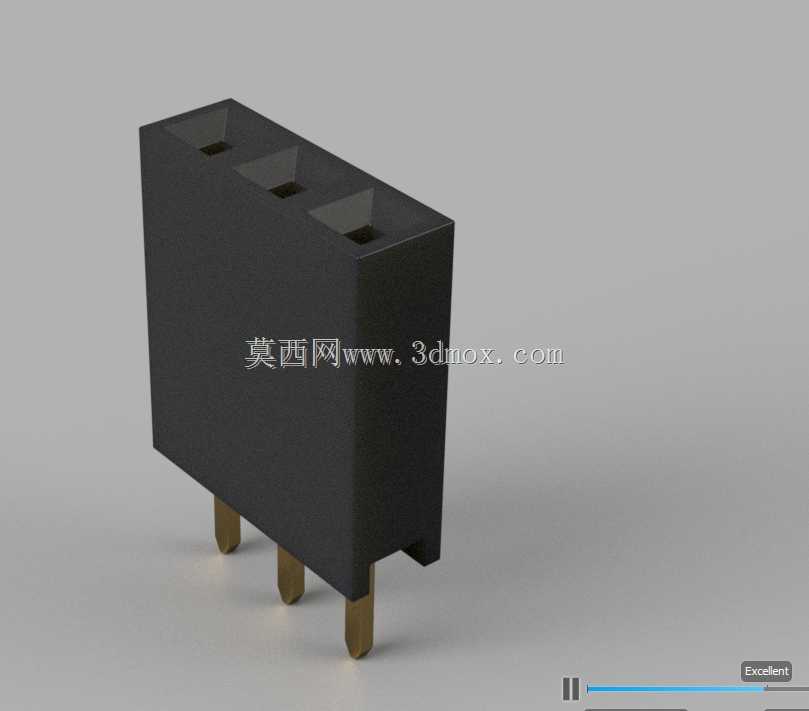

该结构对应单排三位直插式排母连接器,主体为黑色绝缘塑壳,底部伸出三根镀金直插公针,顶部开设三个方形母端插孔,属于板对板连接链路里的基础转接元件,在消费电子控制板、小型工控驱动板、传感信号采集板、电源转接模块中大量使用。
从实际装配场景来看,这类三位排母通常布置在PCB板边缘,既可以直接和对应间距的排针公座对插,实现两块电路板之间的可拆卸信号连接,也可以作为外接调试接口,供烧录器、测试探针、外设线束快速插接,不需要焊接就能完成临时信号导通,在小批量样机调试、教学实验板、模块化电子设备里非常常见。三根插针沿长度方向等距排布,标准2.54mm节距,和通用洞洞板、量产PCB的焊盘孔位完全匹配,插针穿过电路板焊孔后经波峰焊或手工焊固定,塑壳底面和PCB板面预留微小避让间隙,避免焊接时塑壳受热贴板导致应力翘曲,也能让焊锡蒸汽顺利散出,减少虚焊风险。

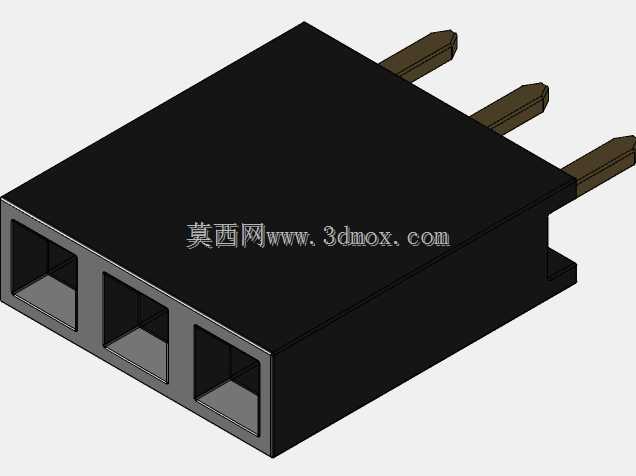

结构设计上,绝缘本体采用耐高温工程塑料注塑成型,整体为规整长方体,侧壁厚度均匀,既保证插孔内部金属接触端子的固定强度,也在相邻引脚之间形成可靠绝缘隔离,防止高压信号串扰、焊锡桥接短路。顶部三个插孔为方形导向开口,入口处做了微小倒角,公针插入时可以自动导正,不会出现插偏顶弯端子的情况;插孔内部预装弹性金属母端子,端子带双向夹持弹片,公针插入后弹片从两侧抱紧针体,接触电阻低,抗振动能力强,在设备随整机运输、长期运行产生微振动的工况下也能保持稳定导通,不会出现信号瞬断。底部伸出的三根公针为方形截面,表面镀金处理,镀金层可以抵御潮湿空气、盐雾环境的氧化,长期存放后插拔依然能保持低接触电阻,针体和塑壳内部端子为压合固定,针脚露出塑壳底面的长度适配常规1.6mm厚度PCB,穿过板后剩余焊脚长度足够形成饱满焊锡圆角,同时不会过长触碰板底其他元件。
建模时需要重点把控几个装配边界:首先是三个插孔的中心间距必须严格锁定2.54mm,和配对排针的针位公差控制在±0.1mm以内,错位会导致对插时端子硬顶损坏;其次是塑壳的外形长宽尺寸要预留相邻元件的安装间隙,三位排母本体长度约7.6mm、宽度约2.5mm,塑壳高度约5mm,在PCB布局时,排母外侧距离周边电解电容、接插件等高大元件至少保留2mm操作空间,方便人手或镊子插拔对接线束;底部插针的中心位置要和PCB封装焊盘完全对齐,针脚截面尺寸0.64mm见方,对应PCB焊盘开孔0.8~0.9mm,既能让针脚顺利穿过,也能保证焊锡充分浸润填充。塑壳底部两侧设置有微小的定位凸台,贴板焊接时凸台可以卡在PCB表面的限位丝印范围内,防止回流焊过程中元件受热风冲击偏移浮高。
在选型适配层面,这款三位排母额定电流通常为1A每针,绝缘耐压可达1000V以上,完全满足普通弱电信号、低压小功率电源的连接需求,不需要额外加固结构;如果应用在强振动的车载、工业设备场景,可以在塑壳侧边增加防倒扣,配对公座插入后锁扣卡合,避免受拉扯脱落。建模过程中还原了塑壳表面的细微脱模纹理、插针端部的倒角、插孔内部的弹片避让空腔,所有配合尺寸都按照实际量产连接器的装配公差设定,既可以用于PCB布局的干涉检查,也能直接导出工程图用于整机装配的BOM核对,在电子设备结构设计阶段,提前把排母的插拔操作空间、焊盘避让区域、对插方向都在三维环境里验证完毕,避免打样后出现元件干涉、无法插拔、焊盘错位等实物装配问题。
