C型可调式紧固夹持工装结构设计

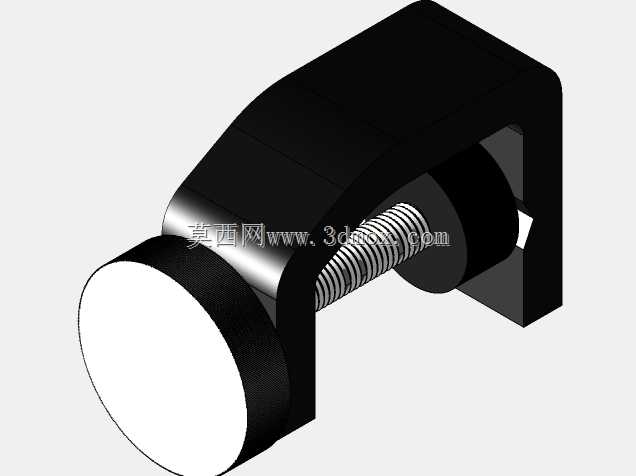

　　在小型工装搭建、桌面设备临时固定、摄影器材机位微调、电子元器件返修夹持这类需要快速实现小范围紧固的场景里，C型夹持结构是应用频次极高的一类基础五金构件，区别于大吨位冲压工装用的重型夹钳，这类轻量化C夹主打单手操作、快速调节、小空间适配的特性，不需要额外配套气源、液压动力源，纯机械结构就能完成0到对应开口范围内的任意厚度工件锁紧。从结构设计逻辑来看，这款C夹采用一体式C型框架作为受力主体，框架弯折处做了大圆弧过渡，避免直角应力集中导致的框架断裂风险，框架的两个夹持臂保持平行度公差控制在0.1mm以内，保证锁紧时上下夹持面完全贴合工件表面，不会出现偏载压痕或者夹持滑脱的问题。锁紧组件采用梯形螺纹传动结构，相比普通三角螺纹，

　　梯形螺纹的牙根强度更高，耐磨损性能更好，反复松紧调节后不会出现滑牙问题，螺纹旋合长度达到螺杆直径的1.2倍，保证锁紧时的传力可靠性，不会因为夹持反力导致螺纹脱扣。螺杆端部配套了带防滑垫的压头，压头与螺杆端部采用活动铰接结构，锁紧过程中压头可以自适应工件表面的倾斜角度，始终保持整个压合面与工件接触，不会因为工件表面不平整出现点接触压伤工件的情况，压头表面的防滑层采用高摩擦系数的非金属材质，既可以增大夹持摩擦力防止工件移位，又能避免金属硬接触划伤工件表面，尤其适合夹持带漆面、阳极氧化层的外观件以及薄壁塑料件。从安装边界尺寸来看，这款C夹的C型开口深度可以覆盖常规桌面型材、设备外壳边框、摄影导轨这类常见被夹持件的厚度范围，

　　整体外形轮廓做了倒角处理，没有尖锐外凸的棱边，日常操作时不会剐蹭操作人员的手部或者周边的管线。框架外侧的曲面造型是按照人手握持的弧度设计的，单手握持框架时手指可以自然贴合曲面，转动尾部的旋钮时不需要额外借助扳手，手指施加的扭矩就可以达到日常夹持需要的锁紧力，尾部的旋钮做了滚花处理，表面有细密的防滑纹路，手上沾有少量切削液或者灰尘时也能顺利转动旋钮，不会出现打滑的情况。在实际应用中，这类C夹除了单独作为临时夹持工具使用，还可以作为模块化工装的基础连接构件，比如在自动化设备的外围护板临时固定、流水线旁的作业指导书牌架固定、3D打印工件的后处理夹持、PCB板返修时的板件固定场景中，都可以通过这款C夹快速实现构件与基准型材的连接，

　　不需要在基准件上打孔攻丝，不会破坏原有设备的结构完整性，拆卸后也不会残留安装痕迹。设计过程中针对框架的受力变形量做了校核，当螺杆施加额定锁紧力时，C型框架开口端的张开变形量控制在0.05mm以内，保证长期反复使用后框架不会出现塑性变形，始终保持初始的夹持精度，螺杆的行程做了限位设计，旋出到最大开口位置时不会从框架的螺纹孔中脱出，避免日常使用时零件散落丢失。压头与工件接触的端面做了平面度处理，表面粗糙度控制在Ra1.6以内，保证压合时压力均匀分布在接触面上，对于薄壁类工件，不会因为局部压力过大导致工件变形，夹持力可以通过旋钮的转动圈数进行微调，针对不同材质的被夹持件，可以灵活调整锁紧力度，比如夹持纸质、塑料类软质工件时只需要轻微旋紧即可固定，夹持金属类硬质工件时可以适当增大锁紧力保证连接可靠性。整个结构没有多余的冗余零件，拆解后只有C型框架、锁紧螺杆、活动压头、尾部旋钮四个核心零件，零件加工工艺性好，框架采用型材弯折或者粉末冶金成型都可以批量生产，螺杆采用标准车削工艺即可加工，后期维护也非常方便，长期使用后如果螺纹出现磨损，只需要更换对应规格的螺杆就可以继续使用，不需要整体报废更换，整体的使用成本远低于定制类的专用夹持工装。
